Антенны 5G, TDD и FDD

Подбор по параметрам
Название



Страницы: Пред. 1 2 3 След.
Страницы: Пред. 1 2 3 След.

Антенна 5G для макросети отличается от привычной секторной: для TDD-полос 2300–2690 и 3300–3800 МГц применяют решётки с формированием диаграммы направленности, которые сводят энергию в узкие лучи на абонентов. Параллельно на той же площадке остаются FDD-полосы 698–960 и 1710–2690 МГц, поэтому всё чаще ставят одну комбинированную антенну на обе технологии.

Раздел объединяет 59 моделей KADAMM. Beamforming-решётки K850 и K851 перекрывают 2300–2690, 2496–2690, 3300–3800, 3300–4200 и 3400–3600 МГц. Комбинированные серии K860 и K861 размещают TDD и FDD в одном корпусе на 16–20 портов. Гибридные секторные K840–K843 несут от пяти до десяти диапазонов, а многопортовые APX12, APX16 и APX20 добавляют полосы 3300–3800 и 3300–4200 МГц к низкочастотной решётке.

Модели

МодельПолосаУсилениеРазъёмы
KADAMM K843902721694–960 МГц и 1710–2690 МГц и 1695–2690 МГц19,3 дБи20×4.3-10
KADAMM K840702719698–960 МГц и 1710–2690 МГц19,6 дБи10×4.3-10
KADAMM K840901826698–960 МГц и 1710–2170 МГц и 2490–2690 МГц18,6 дБи14×4.3-10
KADAMM K840902119698–960 МГц и 1710–2170 МГц18,8 дБи10×4.3-10
KADAMM K840902619698–960 МГц и 1710–2690 МГц18,3 дБи12×4.3-10
KADAMM K840902620698–960 МГц и 1710–2690 МГц19,7 дБи12×4.3-10
KADAMM K840902718698–960 МГц и 1710–2690 МГц и 1710–2170 МГц18,2 дБи10×4.3-10
KADAMM K840902719698–960 МГц и 1710–2690 МГц18,5 дБи10×4.3-10
KADAMM K841902719698–960 МГц и 1710–2690 МГц18,3 дБи14×4.3-10
KADAMM K842902720698–960 МГц и 1710–2690 МГц19,3 дБи16×4.3-10
KADAMM APX8-1419-15651400–1900 МГц15 дБи8×N
KADAMM APX16-0727-1865IR1710–2690 МГц и 690–960 МГц20,6 дБи8×4.3-10
KADAMM APX20-0727-1665IR1710–2170 МГц и 690–960 МГц20,2 дБи8×4.3-10
KADAMM APX8-1926-121001880–2635 МГц14 дБи8×N
KADAMM APW2327D162300–2690 МГц15 дБи8×4.3-10
KADAMM APX20-0727-1965IR2300–2690 МГц и 690–960 МГц и 1710–2690 МГц18,4 дБи8×4.3-10
KADAMM APX20-0738-1965IR2300–3800 МГц и 690–960 МГц и 1710–2690 МГц18,4 дБи8×4.3-10
KADAMM APX8-2324-1884IR2300–2690 МГц17,8 дБи8×MQ4
KADAMM K8502327172300–2690 МГц16 дБи8×4.3-10
KADAMM K8502338162300–3800 МГц15,2 дБи18×4.3-10
KADAMM K8502338172300–3800 МГц16,3 дБи8×4.3-10
KADAMM K8512338162300–3800 МГц15,2 дБи18×4.3-10

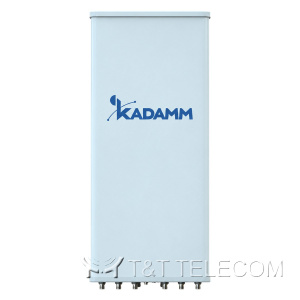

KADAMM K860167R212300–3800 МГц и 698–960 МГц и 1710–2690 МГц16,5 дБи20×4.3-10

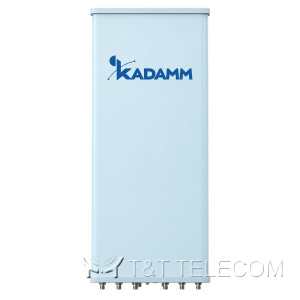

KADAMM K86026R0012300–3800 МГц и 698–960 МГц и 1695–2690 МГц17,3 дБи20×4.3-10
KADAMM K861166R292300–2690 МГц и 698–960 МГц и 1427–2690 МГц18,3 дБи16×4.3-10

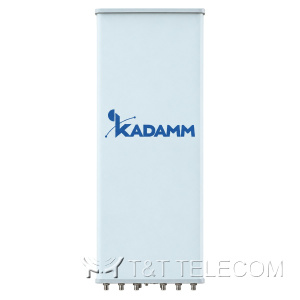

KADAMM K861166R332300–3800 МГц и 698–960 МГц и 1427–2690 МГц17,8 дБи16×4.3-10

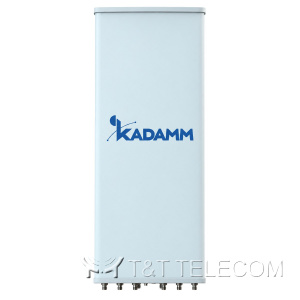

KADAMM K86116R0122300–3800 МГц и 698–960 МГц и 1710–2690 МГц17,1 дБи24×4.3-10
KADAMM K861176R272300–3800 МГц и 698–960 МГц и 1710–2690 МГц18,2 дБи20×4.3-10
KADAMM K861176R292300–2690 МГц и 698–960 МГц и 1427–2690 МГц18,3 дБи16×4.3-10
KADAMM K861176R332300–3800 МГц и 698–960 МГц и 1427–2690 МГц17,8 дБи16×4.3-10
KADAMM K861186R242300–3800 МГц и 698–960 МГц и 1710–2690 МГц17,5 дБи20×4.3-10

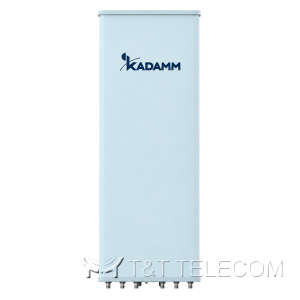

KADAMM K861186R292300–2690 МГц и 698–960 МГц и 1427–2690 МГц19,3 дБи16×4.3-10
KADAMM K861186R332300–3800 МГц и 698–960 МГц и 1427–2690 МГц17,8 дБи16×4.3-10
KADAMM K861186R422300–3800 МГц и 698–960 МГц и 1710–2690 МГц17 дБи20×4.3-10
KADAMM K861366R222300–3800 МГц и 694–960 МГц и 1427–2200 МГц17 дБи20×4.3-10
KADAMM K861366R232300–3800 МГц и 698–960 МГц и 1427–2200 МГц17 дБи20×4.3-10

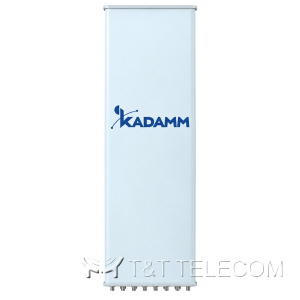

KADAMM K861166R242490–3800 МГц и 698–960 МГц и 1427–2690 МГц17,7 дБи16×4.3-10

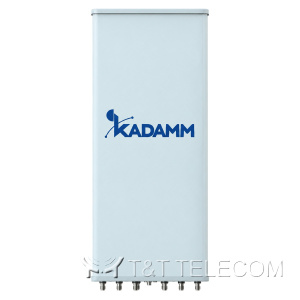

KADAMM K861167R242490–3800 МГц и 698–960 МГц и 1427–2690 МГц17,7 дБи16×4.3-10
KADAMM K861256R122490–3800 МГц и 698–862 МГц и 880–960 МГц17,2 дБи16×4.3-10
KADAMM K861266R122490–3800 МГц и 698–862 МГц и 880–960 МГц17,2 дБи16×4.3-10
KADAMM K861266R242490–3800 МГц и 698–960 МГц и 1427–2690 МГц17,7 дБи16×4.3-10
KADAMM K861376R222490–3800 МГц и 698–960 МГц и 1427–2170 МГц17 дБи20×4.3-10

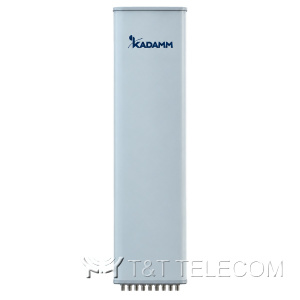

KADAMM K8502526172496–2690 МГц16,2 дБи8×4.3-10

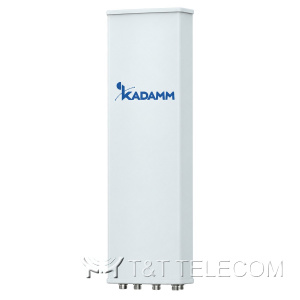

KADAMM K8502536162496–3600 МГц15,5 дБи8×N

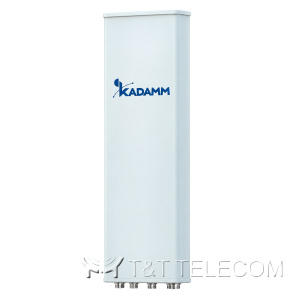

KADAMM K8502536182496–3600 МГц17,5 дБи—
KADAMM APX12-0742-1667IR3300–4200 МГц и 690–960 МГц13,8–14,8 дБи8×4.3-10
KADAMM APX12-1736-1665IR3300–3600 МГц и 1710–2170 МГц16,5 дБи4×7-16 DIN
KADAMM APX20-0738-1965IR-23300–3800 МГц и 690–960 МГц и 1710–2690 МГц18,4 дБи8×4.3-10
KADAMM APX8-3338-1670IR3300–3800 МГц16,5 дБи8×4.3-10
KADAMM K8503338163300–3800 МГц15,2 дБи8×4.3-10

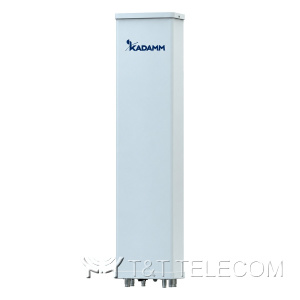

KADAMM K8503338173300–3800 МГц17 дБи8×4.3-10
KADAMM K8503342163300–4200 МГц15,9 дБи8×4.3-10

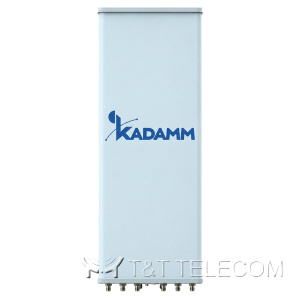

KADAMM K861166R213300–3800 МГц и 698–960 МГц и 1710–2690 МГц17,7 дБи16×4.3-10
KADAMM K861166R233300–3800 МГц и 698–960 МГц и 1710–2690 МГц18 дБи16×4.3-10
KADAMM K861176R213300–3800 МГц и 698–960 МГц и 1710–2690 МГц17,7 дБи16×4.3-10
KADAMM K861176R233300–3800 МГц и 698–960 МГц и 1710–2690 МГц18,3 дБи16×4.3-10
KADAMM K861186R213300–3800 МГц и 698–960 МГц и 1710–2690 МГц17,7 дБи20×4.3-10
KADAMM K861186R223300–3800 МГц и 698–960 МГц и 1710–2690 МГц16,5 дБи20×4.3-10
KADAMM K8503436153400–3600 МГц15,5 дБи8×N

Как применяют антенны 5G, TDD и FDD KADAMM

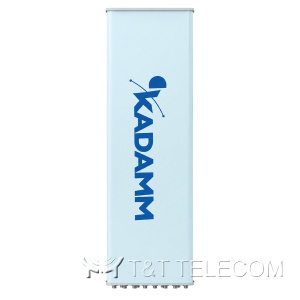

  • Запуск 5G NR в диапазоне 3,5 ГГц на действующей LTE-площадке: K861176R21 сочетает TDD 3300–3800 МГц и FDD 2×698–960 / 2×1710–2690 МГц на 16 портах.
  • Сети TDD LTE в полосе 2,3–2,6 ГГц с массивными MIMO-радиоблоками — K850232717 на 16 дБи с RET.

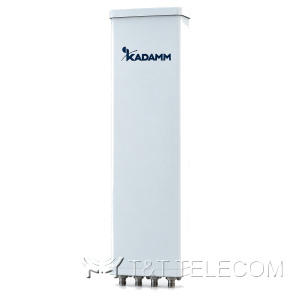

  • Полоса 3300–4200 МГц для частных и ведомственных сетей: K850334216 на 8 портов и 15,9 дБи.
  • Уплотнение городских секторов, где нужно добавить диапазоны без новой антенны: гибридная K842902720 на 16 портов и 19,3 дБи.

На что смотреть при выборе антенны 5G

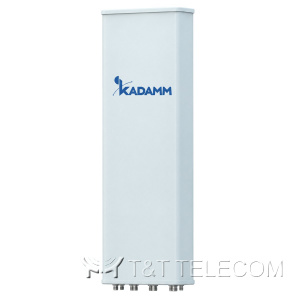

  • Схема радиоблока: для 4T4R подходит четырёхпортовая решётка, то есть антенна 4×4 MIMO 5G; для 8T8R нужны восьмипортовые модели вроде K850333816 или APX8-3338-1670IR.

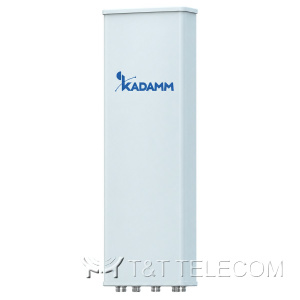

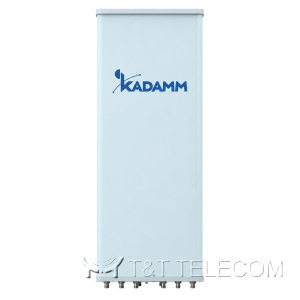

  • TDD-полоса: 2496–2690 МГц — K850252617, 3400–3600 МГц — K850343615, обе полосы 2300–2690 и 3300–3800 МГц — K851233816.
  • Набор FDD в комбинированной антенне: серии K861166 и K861176 несут 2×698–960 и 2×1710–2690 МГц, R24 и R33 добавляют 1427–1518 МГц.
  • Число портов и приводов RET: модели на 20 портов, такие как APX20-0738-1965IR, требуют больше перемычек и места под радиоблоки.
  • Усиление: 15–16 дБи у широкоугольных beamforming-решёток, 18,3–19,7 дБи у гибридных секторов K840902620 и K842902720.

Вопросы и ответы

Как выглядит антенна 5G на мачте?
Внешне это такая же панель в обтекателе, как секторная антенна LTE, только шире и с большим числом разъёмов внизу. Внутри — отдельные решётки для TDD и FDD или матрица излучателей для формирования лучей.

Нужна ли отдельная антенна 5G, если площадка уже работает в LTE?
Не обязательно. Комбинированные модели KADAMM серии K861 заменяют старую LTE-антенну и сразу дают TDD 3300–3800 МГц, освобождая место на трубостойке.

Смотрите также

Подберём антенну 5G KADAMM под радиоблоки и частоты оператора и поставим комплектом с кронштейнами и перемычками.
