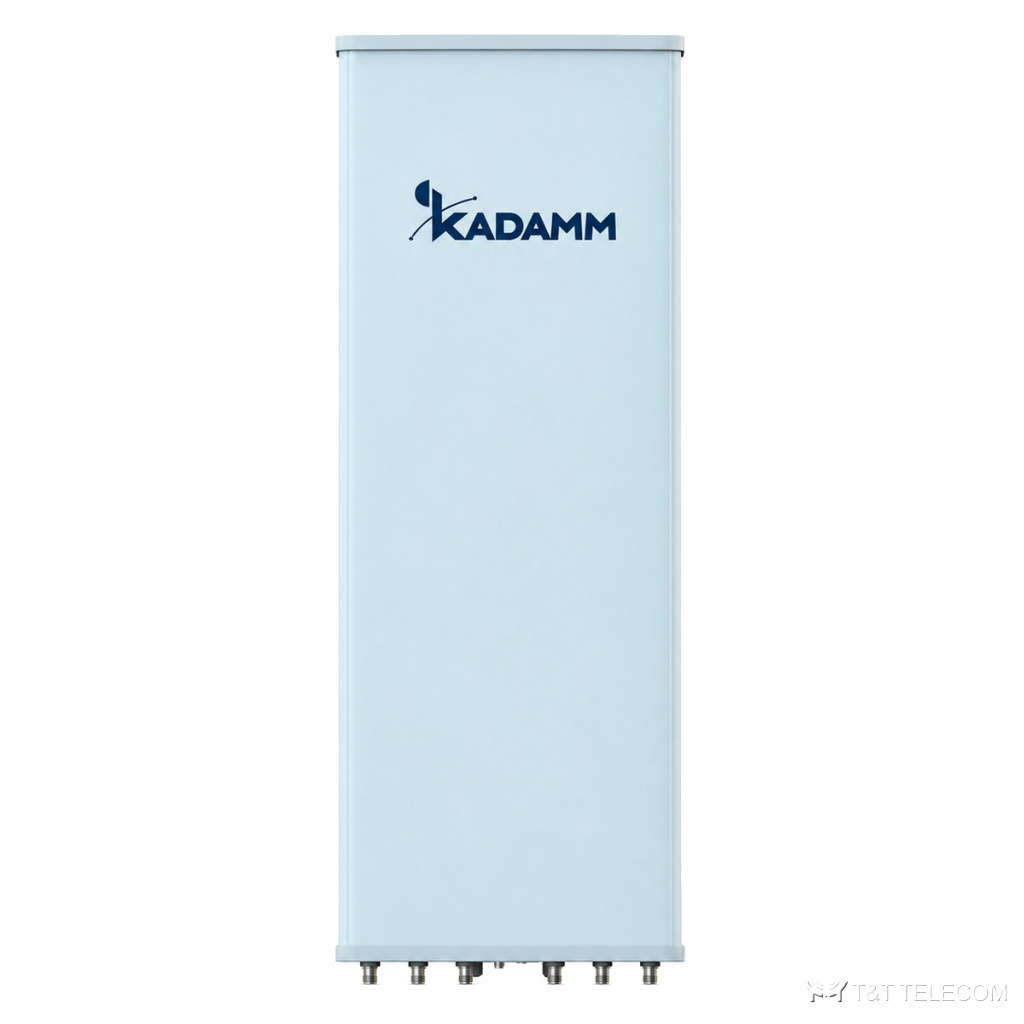

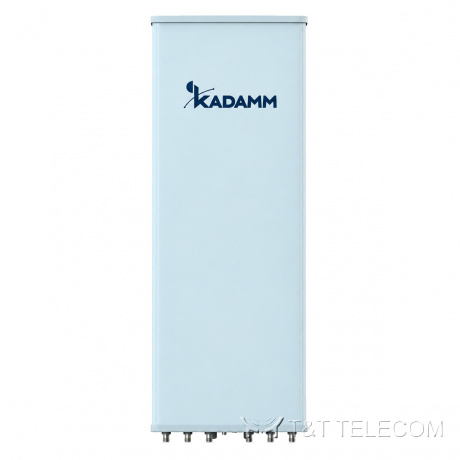

KADAMM K861176R27 — комбинированная антенна TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц, RET

Name: KADAMM K861176R27 — комбинированная антенна TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц, RET
Brand: KADAMM
SKU: KADAMM K861176R27

Антенны 5G, TDD и FDD

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K861176R27 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Модель KADAMM K861176R27 — антенна базовой станции с массивами FDD и TDD в одном корпусе. K861176R27 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K861176R27: полоса 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц; усиление 18,2 дБи; ширина луча 65°/65°/65°; поляризация ± 45° / ± 45°; разъёмы 20×4.3-10; мощность до 400 Вт.

Где применяют

Через K861176R27 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
Сельские и трассовые соты, где нужна дальность — K861176R27.
Модернизация площадок: замена старых антенн на K861176R27 без смены опоры.

Технические характеристики

Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц: общие и калибровочные параметры

Параметр	Значение
Поляризация	± 45° / ± 45°
Электрический наклон	2–12° / 2–12°
Допуск электрического наклона	± 1° / ± 1°
Коэффициент связи калибровочного порта с портами антенны, дБ	−26 ± 2 / −26 ± 2
КСВН портов	≤1,5 / ≤1,5
Развязка между портами одной поляризации, дБ	≥19 / ≥19
Развязка между портами разных поляризаций, дБ	≥22 / ≥22

TDD: одноколонный луч

Параметр	2300–2690 МГц	3300–3800 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	95 ± 15°	70 ± 15°
Коэффициент усиления, дБи	14,5 ± 0,9	16 ± 0,9
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,3 ± 0,6°	5,8 ± 0,6°
Поляризационная развязка (0°), дБ	≥15	≥15
Коэффициент защитного действия (вперёд/назад), дБ	≥21	≥21
Подавление первого бокового лепестка (вертикальная плоскость), дБ	≥14	≥14

TDD: широковещательный луч (BCH)

Параметр	2300–2690 МГц	3300–3800 МГц
Коэффициент усиления, дБи	16,0 ± 0,9	16,5 ± 0,9
SPR (±60°), %	≥90	≥90
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,3 ± 0,6°	5,8 ± 0,6°
Коэффициент защитного действия (вперёд/назад), дБ	≥25	≥25
Подавление первого бокового лепестка (вертикальная плоскость), дБ	≥14	≥14

TDD: сервисный луч

Параметр	2300–2690 МГц	3300–3800 МГц
Усиление луча на 0°, дБи	20 ± 0,9	21,5 ± 0,9
Ширина луча на 0° по уровню −3 дБ	25 ± 4°	18 ± 4°
Подавление боковых лепестков луча на 0°, дБ	≥10	≥10
Поляризационная развязка луча на 0° (осевая), дБ	≥18	≥17
Коэффициент защитного действия луча на 0°, дБ	≥28	≥28

Массив R1/R2: 2×698–960 МГц

Параметр	698–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,4	14,7	15	15,4
Усиление во всём диапазоне наклонов, дБи	14,2 ± 0,6	14,5 ± 0,6	14,8 ± 0,6	15,2 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	70 ± 6°	67 ± 6°	66 ± 6°	65 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	11,4 ± 0,9°	10,5 ± 0,6°	10 ± 0,5°	9,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 21	более 22	более 23	более 23
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y2/Y3: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,7	17,2	17,6	18,0
Усиление во всём диапазоне наклонов, дБи	16,5 ± 0,5	17,0 ± 0,5	17,4 ± 0,5	17,7 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	70 ± 6°	66 ± 6°	62 ± 5°	58 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,2 ± 0,6°	6,5 ± 0,5°	5,7 ± 0,5°	5,2 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y4: 2×1427–2690 МГц

Параметр	1427–1518 МГц	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,4	17,0	17,4	17,8	18,2
Усиление во всём диапазоне наклонов, дБи	15,2 ± 0,8	16,8 ± 0,7	17,2 ± 0,8	17,6 ± 0,8	18,0 ± 0,7
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	75 ± 6°	70 ± 6°	66 ± 6°	62 ± 6°	58 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,5 ± 1,0°	6,7 ± 1,0°	6,0 ± 0,8°	5,3 ± 0,7°	4,8 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 23	более 25	более 25	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 23 более 25
Развязка между входами разных систем, дБ	более 25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Блок RET	встроенный, в комплекте
Протокол RET	AISG 2.0 / 3GPP TS 25.461
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2199 × 499 × 198 мм
Размеры упаковки	2480 × 565 × 250 мм
Масса антенны	49,5 кг
Масса монтажного комплекта	4,7 кг
Масса в упаковке	60,5 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	776 / 252 / 1038 Н
Максимальная скорость ветра	250 км/ч
Материал радома	Стеклонаполненный полипропилен (GFRPP)
Цвет радома	Серый
Механический наклон	0–10°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Сверьте частоты своей сети с полосой K861176R27 — 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц.
Коэффициент усиления K861176R27 — 18,2 дБи; больше усиление — уже луч.
Ширина луча K861176R27: в горизонтальной плоскости 65°/65°/65°, в вертикальной 8,3 ± 0,6° / 5,8 ± 0,6°.
Наклон луча K861176R27: 2–12° / 2–12°.
Под разъёмы K861176R27 (20×4.3-10) подбирают джамперы и переходы.
Монтаж K861176R27: Ø50–Ø115 мм; ветровая нагрузка 776 / 252 / 1038 Н.
Габариты и масса K861176R27: 2199 × 499 × 198 мм, 49,5 кг.

Поставка и документы

Поставляем KADAMM K861176R27 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится K861176R27?
Ø.50–Ø115 мм

Что нужно для подбора K861176R27?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861176R27.

Какие частоты поддерживает K861176R27?
Рабочая полоса K861176R27 — 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

← Назад в раздел
