Антенны РРЛ (радиорелейные)

Радиорелейная антенна — узконаправленная параболическая антенна, которая связывает две точки прямой видимости на расстоянии от сотен метров до десятков километров. Через такие пролёты передают трафик базовых станций, корпоративных сетей и видеонаблюдения там, где нет оптики. Антенна РРЛ определяет энергетику пролёта: от диаметра зеркала зависят усиление, ширина луча и устойчивость к замираниям.

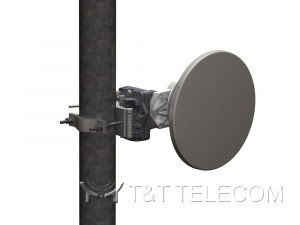

В разделе 8 серий KADAMM по диаметру зеркала: MW02 на 0,2 м, MW03 на 0,3 м, MW06 на 0,6 м, MW09 на 0,9 м, MW12 на 1,2 м, MW18 на 1,8 м, MW24 на 2,4 м и MW30 на 3,0 м. Общий частотный охват — 5,925–86 ГГц: малые зеркала MW02 и MW03 работают до 86 ГГц, крупные MW24 и MW30 — в полосах 5,925–13,25 ГГц. Внутри серий 147 исполнений по частоте, поляризации и классу ETSI.

Серии по диаметру зеркала

Где применяют антенны РРЛ KADAMM

• Транспортная сеть мобильных операторов: короткие городские пролёты в верхних полосах с зеркалами 0,3–0,6 м.
• Пролёты высокой ёмкости в полосах до 86 ГГц — компактные MW02 и MW03 на крышах.
• Магистральные и сельские трассы длиной в десятки километров в полосах 5,925–13,25 ГГц: MW18, MW24 и MW30.
• Резервирование оптических каналов предприятий и ведомств, где нужен независимый радиоканал.
• Подключение удалённых объектов — карьеров, вахтовых посёлков, вышек на трассах.

Как подобрать радиорелейную антенну

• Частотный диапазон радиоблока: MW09 и MW12 — 5,925–26,5 ГГц, MW18 — до 23,6 ГГц, MW24 и MW30 — до 13,25 ГГц, MW06 — от 7,125 до 86 ГГц.
• Диаметр зеркала по длине пролёта: антенна РРЛ 0,6 м — типовой выбор для городских трасс, 1,2–3,0 м — для длинных пролётов в нижних полосах.
• Поляризация: одиночная для простых каналов, двойная с ортомодовым преобразователем для схем XPIC и удвоения ёмкости.
• Класс ETSI по боковым лепесткам: более высокий класс нужен в плотной застройке с большим числом соседних пролётов.
• Масса и опора: вес антенн РРЛ растёт с диаметром быстрее, чем линейно, поэтому для MW24 и MW30 заранее проверяют несущую способность мачты.

Вопросы и ответы

Как проводится юстировка антенны РРЛ?
Антенны на обоих концах грубо наводят по азимуту и углу места, затем поочерёдно доводят по уровню принимаемого сигнала на радиоблоке до расчётного значения. Чем больше зеркало, тем уже луч и тем точнее нужна настройка.

Какой диаметр зеркала выбрать для пролёта 10 км?
Ответ зависит от частоты, требуемой готовности и климатической зоны. Мы рассчитываем пролёт и подбираем серию KADAMM, при которой обеспечивается нужный запас на замирания.

Смотрите также

• Многолучевые антенны и антенны малых сот
• Внешние антенны для репитеров
• Репитеры сотовой связи и малые соты
• Направленные антенны

Рассчитаем радиорелейный пролёт, подберём антенны РРЛ KADAMM под частоту радиоблоков и поставим их с креплениями.
