Антенны РРЛ KADAMM MW09 — зеркало 0,9 м, 5,925–26,5 ГГц

Name: Антенны РРЛ KADAMM MW09 — зеркало 0,9 м, 5,925–26,5 ГГц
Brand: KADAMM
SKU: KADAMM MW09

Антенны РРЛ (радиорелейные)

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM MW09 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

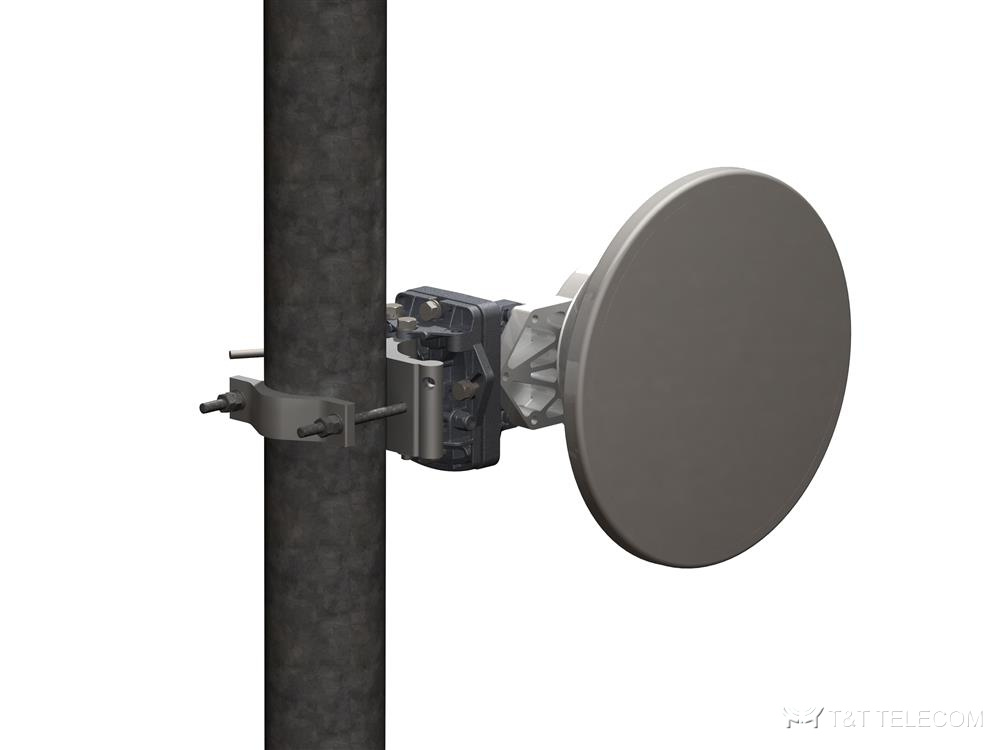

Антенны РРЛ KADAMM MW09 — параболические антенны радиорелейных линий с зеркалом 0,9 м: 17 исполнений в полосах 5,925–26,5 ГГц, усиление от 32,5 до 45 дБи.

Зеркало 0,9 м нужно, когда на нижних и средних полосах 0,6 м уже не даёт запаса по усилению.

Исполнения серии MW09

У KADAMM MW09 9 исполнений с одной поляризацией и 8 — с двумя (V+H). Класс диаграммы по ETSI EN 302 217-4 в серии MW09: 3. Ширина луча MW09 — от 1° на верхних полосах до 3,6° на нижних.

Артикул	Диапазон, ГГц	Поляризация	Класс ETSI	Усиление низ / сер. / верх, дБи	Ширина луча	XPD, дБ	F/B, дБ	КСВН
KADAMM MW09U6WS	5,925–7,125	одна	3	31,6 / 32,5 / 33,2	3,6°	30	59	1,3
KADAMM MW09U7WD	7,125–8,5	две (V+H)	3	33,6 / 34,4 / 35,1	3°	30	60	1,3
KADAMM MW09U7WS	7,125–8,5	одна	3	34 / 34,8 / 35,5	3°	30	60	1,3
KADAMM MW09U10WD	10,125–11,7	две (V+H)	3	36,5 / 37,2 / 37,8	2,1°	30	63	1,3
KADAMM MW09U10WS	10,125–11,7	одна	3	36,9 / 37,6 / 38,2	2,1°	30	63	1,3
KADAMM MW09U11D	10,7–11,7	две (V+H)	3	37,1 / 37,5 / 37,8	2,1°	30	63	1,3
KADAMM MW09U11S	10,7–11,7	одна	3	37,5 / 37,9 / 38,2	2,1°	30	63	1,3
KADAMM MW09U13D	12,75–13,25	две (V+H)	3	38,6 / 38,8 / 38,9	1,8°	30	64	1,3
KADAMM MW09U13S	12,75–13,25	одна	3	39 / 39,2 / 39,3	1,8°	30	64	1,3
KADAMM MW09U15D	14,4–15,35	две (V+H)	3	39,7 / 39,9 / 40,2	1,6°	30	67	1,3
KADAMM MW09U15S	14,4–15,35	одна	3	40,1 / 40,3 / 40,6	1,6°	30	67	1,3
KADAMM MW09U18D	17,7–19,7	две (V+H)	3	41,2 / 41,7 / 42,2	1,2°	30	70	1,3
KADAMM MW09U18S	17,7–19,7	одна	3	41,8 / 42,3 / 42,8	1,2°	30	70	1,3
KADAMM MW09U23D	21,2–23,6	две (V+H)	3	42,8 / 43,3 / 43,7	1°	30	67	1,3
KADAMM MW09U23S	21,2–23,6	одна	3	43,4 / 43,9 / 44,3	1°	30	67	1,3
KADAMM MW09U26D	24,25–26,5	две (V+H)	3	43,8 / 44,2 / 44,5	1°	30	70	1,3
KADAMM MW09U26S	24,25–26,5	одна	3	44,6 / 45 / 45,3	1°	30	70	1,3

Механика и условия работы MW09

Параметр	Значение
Регулировка по азимуту	грубо 360°, точно ±15°
Регулировка по углу места	грубо ±25°, точно ±15°
Диаметр трубы крепления	Ø51–Ø114 мм
Предельная скорость ветра	70 м/с
Рабочая скорость ветра	56 м/с
Обледенение	25,4 мм
Рабочая температура	−45…+60 °C
Осевая сила при предельном ветре	2949 Н
Боковая сила при предельном ветре	1455 Н
Крутящий момент при предельном ветре	1425 Н·м
Габариты A / B / C / D (по монтажному чертежу)	A 995 / B 398 / C 518 / D 1500 / E 455 / F 242 мм

Как подобрать антенну РРЛ MW09

Полосу KADAMM MW09 берут по частотному плану радиорелейной станции: антенна и радиоблок должны работать в одном диапазоне.
Две поляризации MW09 нужны для схем XPIC и 2+0 на одной антенне; для одного канала достаточно одной.
Чем длиннее пролёт и выше частота, тем больше нужно зеркало; расчёт пролёта для MW09 сделаем по координатам точек.
Опора под MW09 — труба Ø51–Ø114 мм; ветровую нагрузку берут из таблицы механики.

Вопросы и ответы

Какое усиление у KADAMM MW09 на нижней полосе?
На полосе 5,925–7,125 ГГц — 32,5 дБи в середине диапазона; на верхних полосах серии до 45 дБи.

Чем KADAMM MW09 отличается от соседних серий?
Диаметром зеркала 0,9 м: от него зависят усиление, ширина луча и масса на опоре. Полосы и классы смотрите в таблице исполнений.

К странице KADAMM MW09 приложены техническое описание серии и каталог антенн KADAMM. Подберём исполнение под ваш радиоблок и поставим вместе с кабелями и креплениями.
