Внешние антенны для репитеров

Подбор по параметрам
Название



Донорная антенна для репитера сотовой связи ставится снаружи здания и принимает сигнал базовой станции оператора. От её усиления и направленности зависит, какой уровень придёт на вход усилителя и насколько чисто репитер передаст его внутрь. Поэтому внешняя антенна для репитера подбирается не меньше внимания, чем сам репитер.

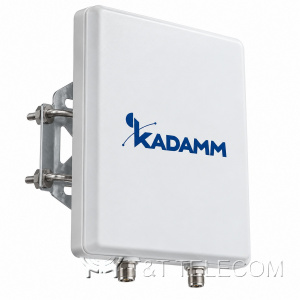

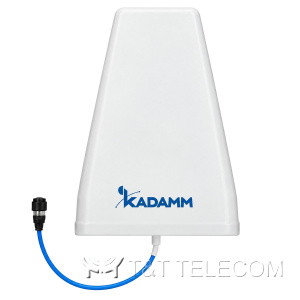

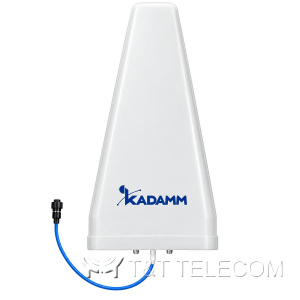

В разделе 24 модели KADAMM. Наружные панели O-ATP перекрывают от 330–390 МГц до 617–6000 МГц, усиление — от 5 до 20 дБи, MIMO-исполнения имеют два порта. Логопериодические ALP-0727 и ALP-0738 дают 9–11 дБи в полосах 698–960 / 1710–2700 и 3300–3800 МГц. Для приёма с нескольких сторон есть ненаправленная ATR-8027V6S04 на 6 дБи, а также панели АПМ-2, АПН-9 и АПН-11.

Модели

МодельПолосаУсилениеРазъёмы

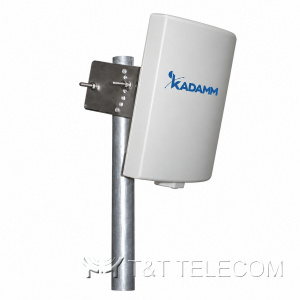

KADAMM O-ATP5-330/390S330–390 МГц5 дБи1×N

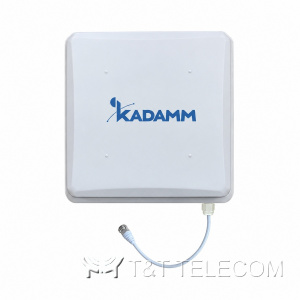

KADAMM O-ATP7-350/2700S350–520 МГц и 600–960 МГц и 1710–2700 МГц7 дБи1×4.3-10

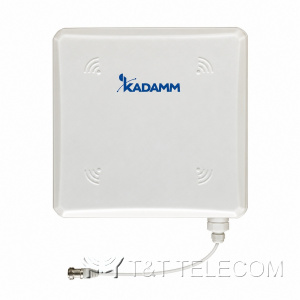

KADAMM O-ATP7-380/2700S380–698 МГц и 698–960 МГц и 1710–2700 МГц7 дБи1×N
KADAMM O-ATP7-617/6000M617–6000 МГц8 дБи2×4.3-10

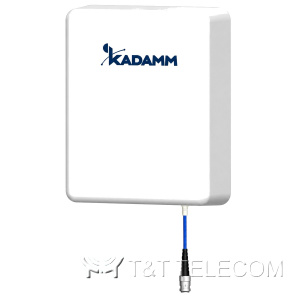

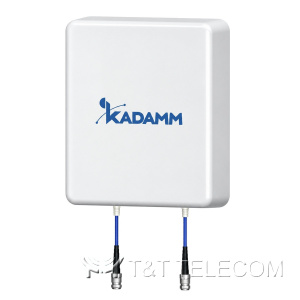

KADAMM O-ATP7-617/6000S617–6000 МГц8 дБи1×4.3-10

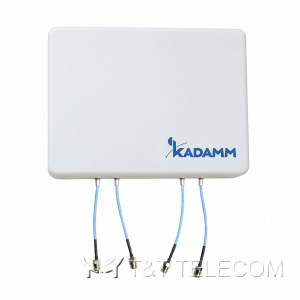

KADAMM O-ATP8-617/3800M617–697 МГц и 698–960 МГц и 1710–2700 МГц8 дБи4×4.3-10

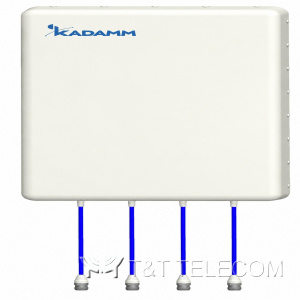

KADAMM O-ATP8-617/6000M617–960 МГц и 1695–2700 МГц и 3300–4200 МГц8 дБи4×4.3-10

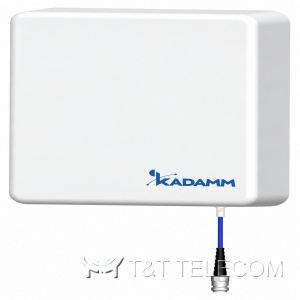

KADAMM O-ATP9-617/4200S617–698 МГц и 698–960 МГц и 1695–2700 МГц9 дБи1×4.3-10

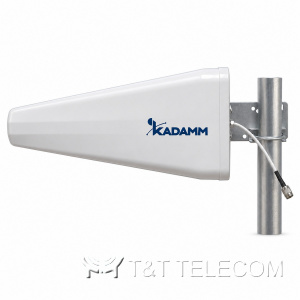

KADAMM ALP-0727V10FLKB698–2700 МГц10 дБи1×N

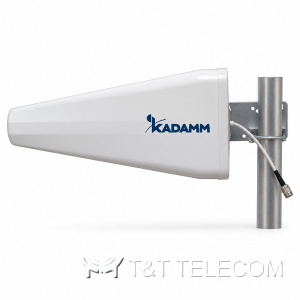

KADAMM ALP-0727V11KB698–2700 МГц11 дБи1×N

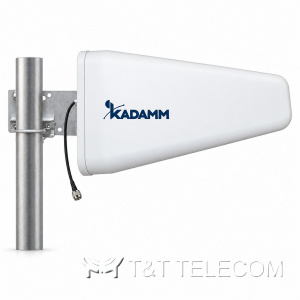

KADAMM ALP-0738V09KB698–3800 МГц9 дБи1×N

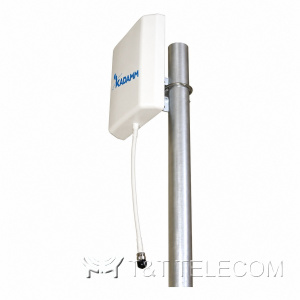

KADAMM O-ATP10-698/2700S698–960 МГц и 1700–2700 МГц10 дБи1×N

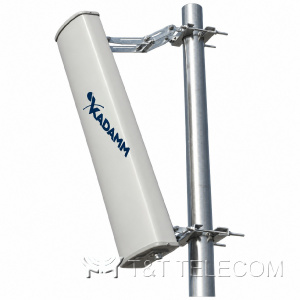

KADAMM O-ATP12-698/4000S698–4000 МГц12 дБи1×N

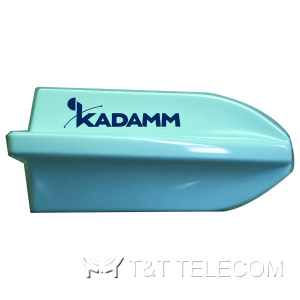

KADAMM ATR-8027V6S04800–2700 МГц6 дБи1×N

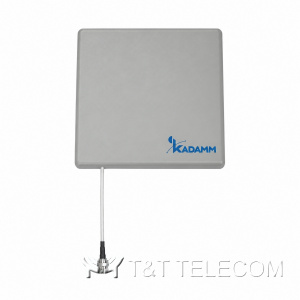

KADAMM O-ATP9-902/928S902–928 МГц9 дБи1×N

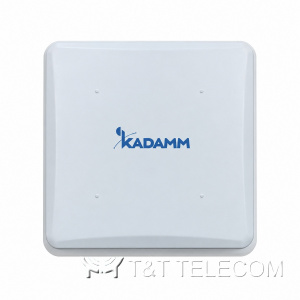

KADAMM O-ATP14-1710/2700M1710–2170 МГц и 2170–2700 МГц14 дБи2×SMA

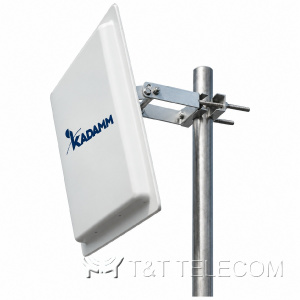

KADAMM O-ATP20-1710/2190S1710–2190 МГц20 дБи1×N

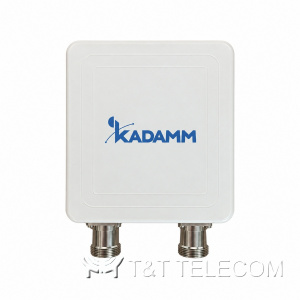

KADAMM O-ATP8-1710/2700M1710–2700 МГц8 дБи2×N

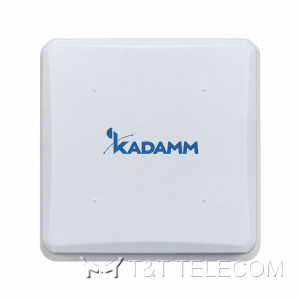

KADAMM O-ATP8-1710/3800M1710–3800 МГц8 дБи2×N

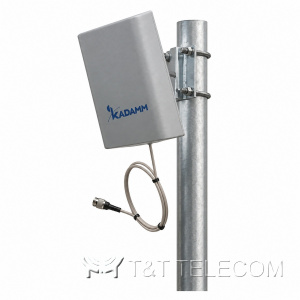

KADAMM O-ATP7-2400/5850S2400–2500 МГц и 5150–5850 МГц7 дБи1×N

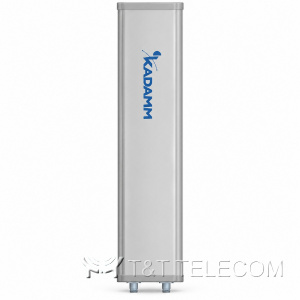

KADAMM O-ATP17-3300/3800M3300–3800 МГц17 дБи2×N

Для каких задач нужны внешние антенны KADAMM

  • Загородные объекты и дачи на краю зоны покрытия — узконаправленная O-ATP20-1710/2190S на 20 дБи в сторону вышки.
  • Офисы и склады в городе, где вышки видны с разных сторон, — антенна 360 градусов для репитера ATR-8027V6S04.
  • Донор для репитера 5G NR: O-ATP17-3300/3800M на 17 дБи с двумя портами MIMO.
  • Многодиапазонные репитеры 2G–4G: логопериодическая ALP-0727V11KB на 698–960 / 1710–2700 МГц и 11 дБи.
  • Каналы радиосвязи и телеметрии 902–928 и 330–390 МГц: O-ATP9-902/928S и O-ATP5-330/390S.

Как выбрать антенну для репитера сотовой связи

  • Полоса антенны должна перекрывать все диапазоны репитера: для 900 + 1800 + 2100 подходит 698–2700 МГц, с 5G — до 3800 или 4200 МГц, как у O-ATP9-617/4200S.
  • Усиление: 7–10 дБи при уверенном сигнале, 14–20 дБи на краю соты; лучшая антенна для репитера — та, что даёт достаточный уровень без перегрузки входа.
  • Направленность: панели и логопериодические модели смотрят на одну вышку, круговая ATR-8027V6S04 принимает сразу от нескольких.
  • Развязка с внутренней антенной: донор разносят по высоте и направлению, чтобы репитер не самовозбуждался; антенна внутренняя для репитера ставится в другом объёме здания.
  • MIMO: для LTE и 5G с двумя потоками берут двухпортовые O-ATP8-617/3800M или O-ATP14-1710/2700M и два кабеля снижения.

Вопросы и ответы

Какое усиление нужно у внешней антенны для репитера?
Определяется уровнем сигнала на крыше и коэффициентом усиления репитера. Обычно хватает 9–14 дБи; 17–20 дБи нужны вдали от вышек.

Можно ли поставить одну антенну на несколько операторов?
Да, если операторы работают в полосах, которые перекрывает антенна, и их вышки находятся в одном направлении или подходит круговая модель.

Смотрите также

Подберём внешнюю антенну KADAMM под ваш репитер и условия приёма и поставим её с кабелем и креплением на мачту.
