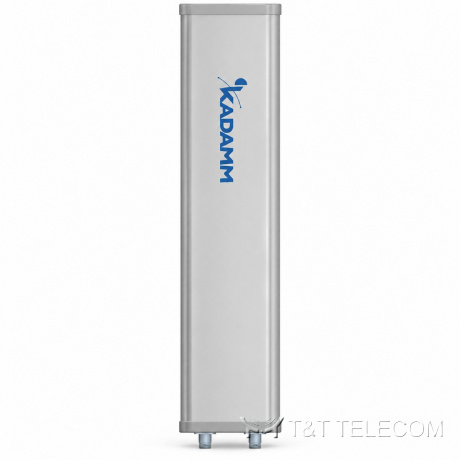

KADAMM O-ATP17-3300/3800M — наружная направленная антенна 5G MIMO 3300–3800 МГц, 17 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

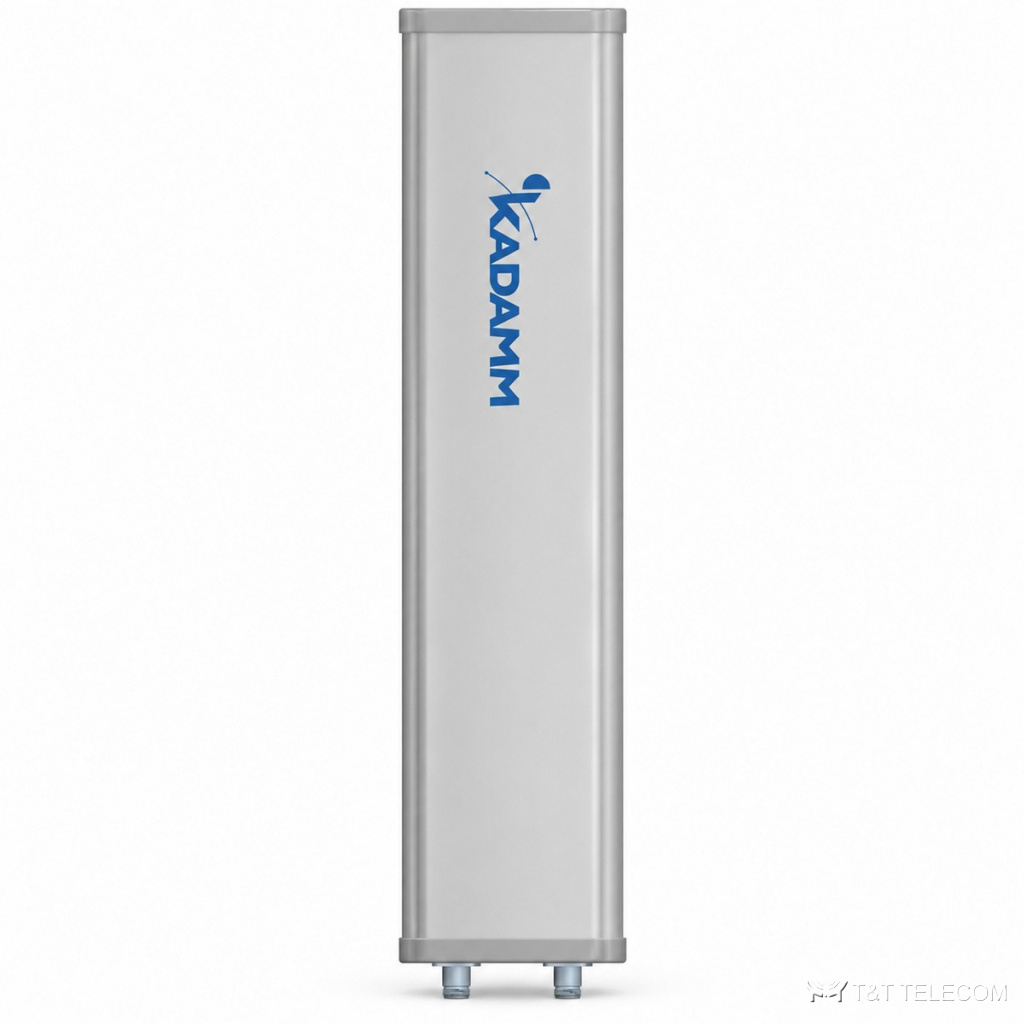

KADAMM O-ATP17-3300/3800M — наружная панельная антенна. Донорная антенна O-ATP17-3300/3800M устанавливается на фасаде или крыше и направляется на ближайшую вышку. Коротко о O-ATP17-3300/3800M: полоса 3300–3800 МГц; усиление 17 дБи; поляризация ±45°; разъёмы 2×N; мощность до 200 Вт.
Для каких задач
- Полоса O-ATP17-3300/3800M охватывает 5G NR 3,3–3,8 ГГц (n78).
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP17-3300/3800M в паре с репитером.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–3800 МГц |
| Коэффициент усиления, дБи | 17 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 800 × 128 × 56 мм |
| Размеры упаковки | 900 × 230 × 160 мм |
| Масса антенны | 2,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0…-10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы O-ATP17-3300/3800M: 3300–3800 МГц.
- Коэффициент усиления O-ATP17-3300/3800M — 17 дБи; больше усиление — уже луч.
- Разъёмы O-ATP17-3300/3800M — 2×N; кабельные сборки готовят под них заранее.
- Монтаж O-ATP17-3300/3800M: Ø35–75 мм.
- Габариты и масса O-ATP17-3300/3800M: 800 × 128 × 56 мм, 2,7 кг.
Поставка и документы
KADAMM O-ATP17-3300/3800M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится O-ATP17-3300/3800M?
Ø.35–75 мм
Что нужно для подбора O-ATP17-3300/3800M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP17-3300/3800M.
Какие частоты поддерживает O-ATP17-3300/3800M?
Рабочая полоса O-ATP17-3300/3800M — 3300–3800 МГц. Это 5G NR 3,3–3,8 ГГц (n78).
