Направленные антенны

Направленная антенна сосредотачивает излучение в одном секторе и за счёт этого получает выигрыш по усилению над штырём или круговой моделью. Её ставят, когда корреспондент находится в известной стороне: вышка оператора, диспетчерская, ретранслятор или соседний объект. Антенна направленного действия одновременно ослабляет помехи с других направлений, поэтому связь получается устойчивее.

Раздел KADAMM состоит из двух групп. Антенны Яги, или волновой канал, — 73 модели от 88–108 до 2400–2500 МГц с усилением от 2 до 16 дБи: узкополосные, лёгкие и с высоким усилением на своей частоте. Логопериодические антенны — 19 моделей от 225–400 до 617–6000 МГц с усилением 8–14 дБи: широкая полоса в одном корпусе, удобно для многодиапазонной сотовой связи и 5G.

Для чего применяют направленные антенны KADAMM

• Донорная антенна для репитера или модема: направленная антенна 4G на 1710–2690 МГц или логопериодическая 698–3800 МГц.

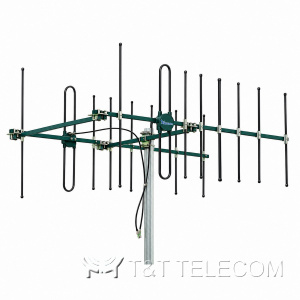

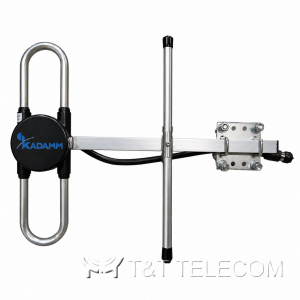

• Ведомственная радиосвязь VHF и UHF: Яги на 134–173 МГц и 400–490 МГц для связи со стационарной радиостанцией диспетчера.
• Телеметрия и счётчики в полосах 433 и 868 МГц — Яги 400–480 и 806–960 МГц; это направленная антенна 433 и 868 МГц для LPWAN-сетей.
• Каналы точка–точка Wi-Fi 2,4 ГГц: Яги 2400–2500 МГц с усилением 15–16 дБи.
• Измерения и мониторинг эфира, где нужна антенна широкополосная направленная, — логопериодические на 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц.

Яги или логопериодическая: как выбрать

• Ширина полосы: если работа идёт на одной частоте или в узком диапазоне, Яги даёт больше дБи при той же длине; если нужно несколько диапазонов сразу, берут логопериодическую.
• Усиление: Яги KADAMM — до 14,7 дБи на 400–490 МГц и до 16 дБи на 2,4 ГГц, логопериодические — до 14 дБи у ALP-0727V14 и ALP-0740V14.

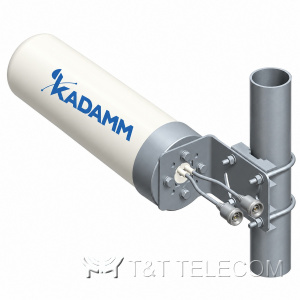

• Поляризация: большинство моделей вертикальные, для MIMO подходят двухпортовые Яги ADY-1710-2170-11 и логопериодическая ALP-0738X10KB.
• Ветровая нагрузка: длинная Яги на низких частотах заметно парусит, на опорах с ограничением нагрузки уместнее компактные исполнения на 6,5–9 дБи.
• Направленная gsm антенна для 900 МГц: Яги 806–960 МГц на 9–13 дБи или логопериодическая ALP-0838V09KB, если нужен ещё и диапазон 1800–2600.

Вопросы и ответы

Насколько точно нужно наводить направленную антенну?
Чем выше усиление, тем уже луч и тем точнее наведение. Антенну 14–16 дБи наводят по максимуму уровня сигнала, затем фиксируют кронштейн.

Подойдёт ли одна направленная антенна для 4G и 5G?
Да, если она перекрывает обе полосы: логопериодические KADAMM на 698–960 / 1710–2700 / 3300–4000 МГц работают в LTE и 5G NR.

Смотрите также

• Антенны РРЛ (радиорелейные)
• Многолучевые антенны и антенны малых сот
• Внешние антенны для репитеров
• Репитеры сотовой связи и малые соты

Подберём направленную антенну KADAMM — Яги или логопериодическую — под частоту и дальность связи и поставим её с креплением и кабелем.
