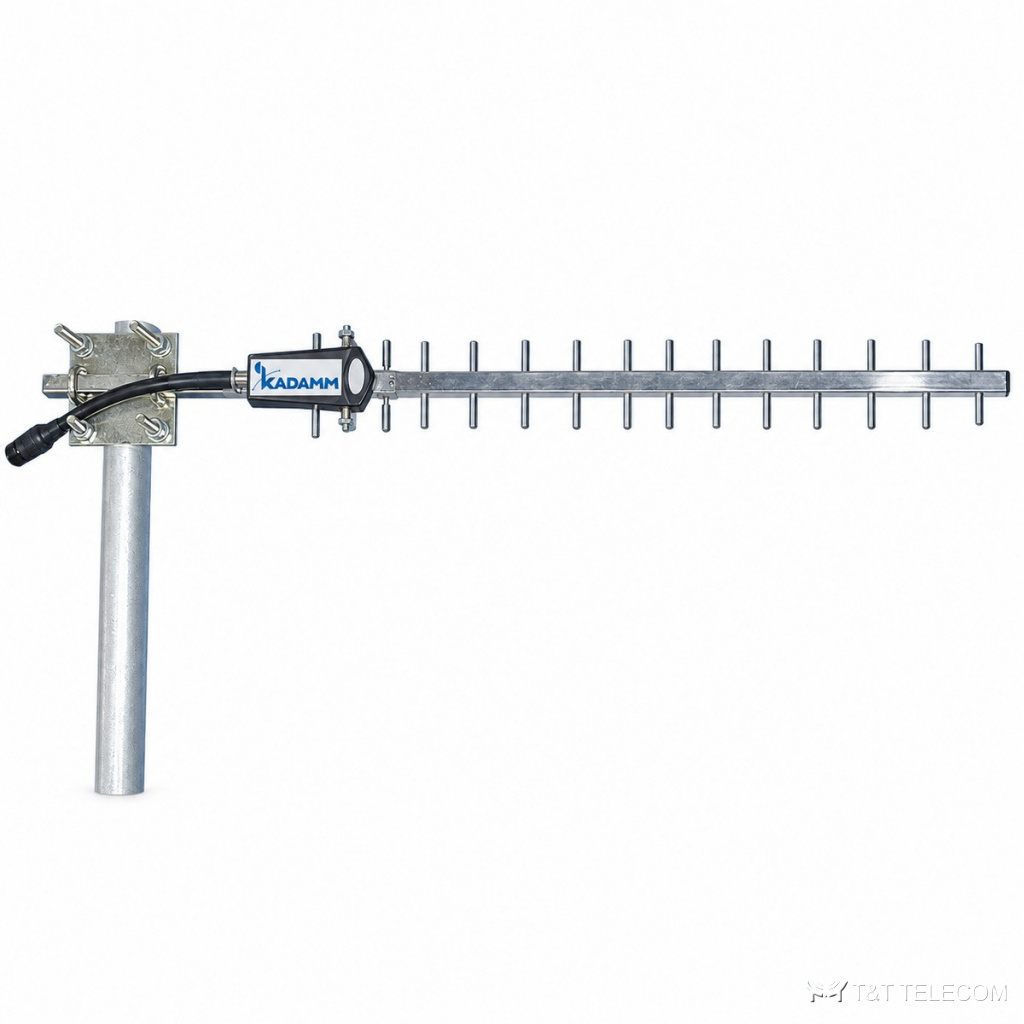

Модель KADAMM ADY-1710-1990-13 — директорная антенна (Яги). ADY-1710-1990-13 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о ADY-1710-1990-13: полоса 1710–1990 МГц; усиление 13 дБи; ширина луча 30°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Полоса ADY-1710-1990-13 охватывает GSM-1800 и LTE-1800.
- Приём слабого сигнала с одного направления — ADY-1710-1990-13.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–1990 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 900 мм |
| Масса антенны | 1,25 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ADY-1710-1990-13 — 1710–1990 МГц.
- Усиление ADY-1710-1990-13 — 13 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-1710-1990-13: в горизонтальной плоскости 30°, в вертикальной 30°.
- Разъёмы ADY-1710-1990-13 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-1710-1990-13: Ø40–50 мм.
- Габариты и масса ADY-1710-1990-13: 1,25 кг.
Поставка и документы
Подберём KADAMM ADY-1710-1990-13 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-1710-1990-13?
Рабочая полоса ADY-1710-1990-13 — 1710–1990 МГц. Это GSM-1800 и LTE-1800.
Какой разъём у ADY-1710-1990-13?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-1710-1990-13?
13 дБи. Ширина луча — 30°.
