Логопериодические антенны

Подбор по параметрам
Название



Логопериодическая антенна собрана из ряда вибраторов разной длины, размеры и расстояния между которыми растут по геометрической прогрессии. На каждой частоте работает своя группа элементов, поэтому антенна сохраняет согласование и форму луча в широкой полосе — иногда в несколько октав. Именно поэтому логопериодическая антенна для сотовой связи закрывает GSM, LTE и 5G одним корпусом.

В разделе 19 моделей KADAMM. Узкие по меркам этого типа исполнения работают на 225–400, 380–500 и 400–800 МГц; сотовые — на 698–960 / 1710–2700 МГц с усилением 10–14 дБи; расширенные ALP-0660 перекрывают 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц. Есть ALP-2458V08KB на 2300–5900 МГц и двухпортовые ALP-0738X10KB и ALP-3740VH10KB для MIMO.

Модели

МодельПолосаУсилениеРазъёмы

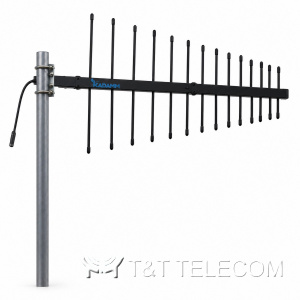

KADAMM ALP-0204VH10KB225–400 МГц9,5 дБи1×N

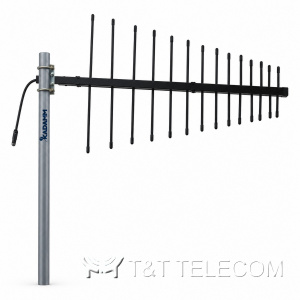

KADAMM ALP-0305V11KB380–500 МГц11 дБи1×N

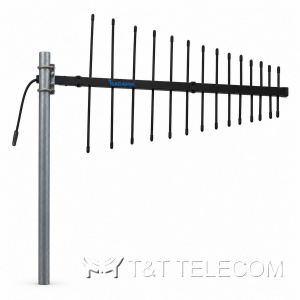

KADAMM ALP-0408V11KB400–800 МГц11 дБи1×N

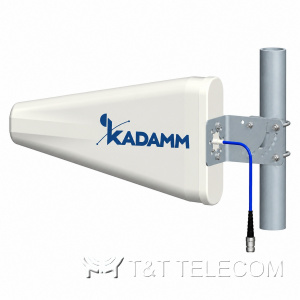

KADAMM ALP-0660V09KB617–6000 МГц9 дБи1×4.3-10

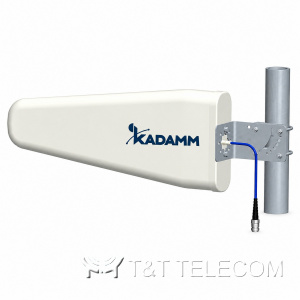

KADAMM ALP-0660V10KB617–6000 МГц10,5 дБи1×4.3-10

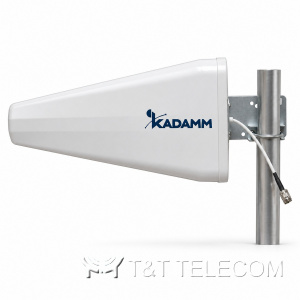

KADAMM ALP-0727V10KB698–2700 МГц10 дБи1×N

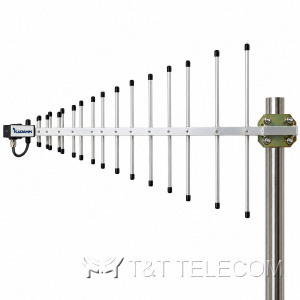

KADAMM ALP-0727V14698–2700 МГц14 дБи1×N

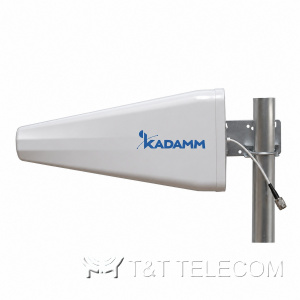

KADAMM ALP-0738V11KB698–960 МГц и 1710–2700 МГц и 3300–3800 МГц11 дБи1×4.3-10

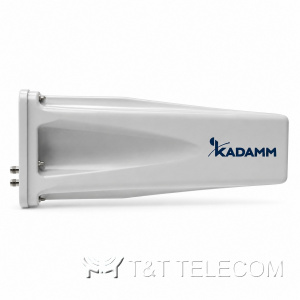

KADAMM ALP-0738X10KB698–3800 МГц10,5 дБи2×4.3-10

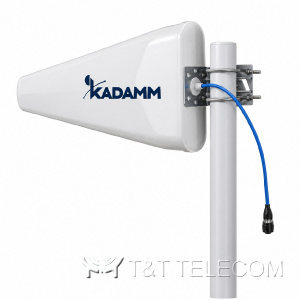

KADAMM ALP-0740V11698–4000 МГц11,5 дБи1×N

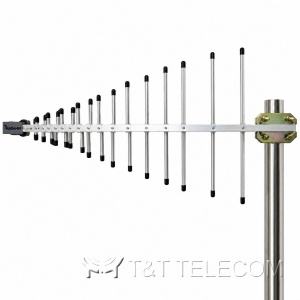

KADAMM ALP-0740V14698–4000 МГц14 дБи1×N

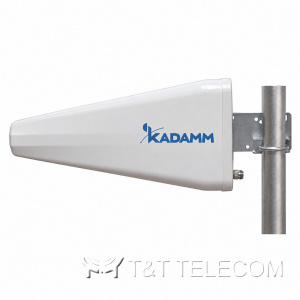

KADAMM ALP-1727V10KB698–2700 МГц9–10 дБи1×N

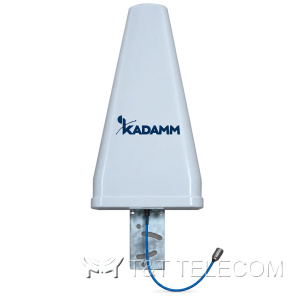

KADAMM ALP-657027V11S04698–2700 МГц10,5 дБи1×N

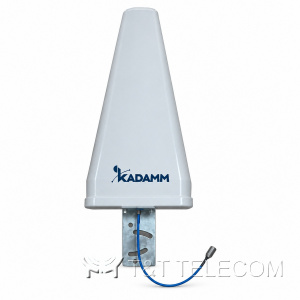

KADAMM ALP-657027V11S05698–2700 МГц10,5 дБи1×N

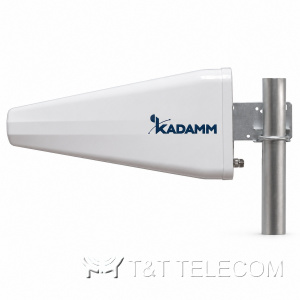

KADAMM ALP-7027V10KB700–2700 МГц10 дБи1×N

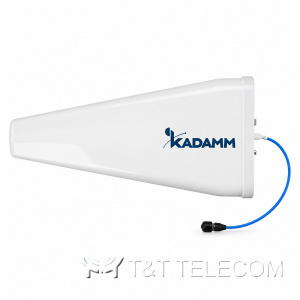

KADAMM ALP-757927V11790–3800 МГц11,5 дБи1×4.3-10

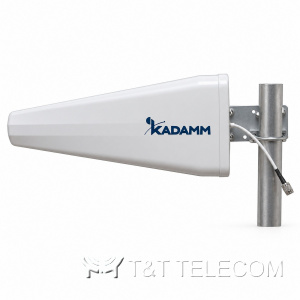

KADAMM ALP-0838V09KB806–3800 МГц9 дБи1×N

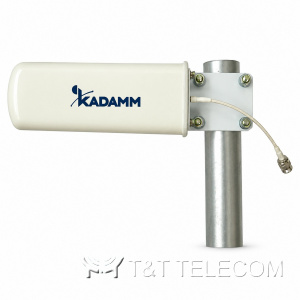

KADAMM ALP-2458V08KB2300–5900 МГц8 дБи1×N

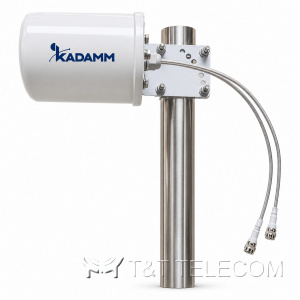

KADAMM ALP-3740VH10KB3700–4000 МГц10 дБи2×N

Где применяют логопериодические антенны KADAMM

  • Донорные антенны репитеров 2G–4G: ALP-7027V10KB на 700–960 / 1710–2700 МГц и 10 дБи.
  • Модемы и роутеры 4G/5G на объектах вне города — ALP-0740V14 на 14 дБи с полосой до 4000 МГц.
  • Радиосвязь 225–400 МГц и TETRA 380–500 МГц: ALP-0204VH10KB и ALP-0305V11KB.
  • Каналы 5G NR 3700–4000 МГц с двумя потоками — ALP-3740VH10KB на 2 порта.
  • Радиомониторинг и измерения в широкой полосе: ALP-0660V10KB от 617 до 6000 МГц.

Как выбрать логопериодическую антенну

  • Полоса: модель должна перекрывать все нужные диапазоны с запасом — для сотовой связи без 5G хватит 698–2700 МГц, с 5G выбирают ALP-0740V11 или ALP-0738V11KB.
  • Усиление: 9–10,5 дБи у компактных моделей, 14 дБи у удлинённых ALP-0727V14 и ALP-0740V14 для дальних трасс.
  • Диаграмма направленности логопериодической антенны почти не меняется по полосе, поэтому наводят её один раз на центральную частоту.
  • Порты: однопортовые для SISO-репитеров, двухпортовые ALP-0738X10KB с ортогональной поляризацией — для LTE MIMO.
  • Соседние решения: если нужна одна частота и максимум дБи, выгоднее Яги, если направление на вышку неизвестно — круговая антенна.

Вопросы и ответы

Как устроена логопериодическая антенна и почему она широкополосная?
Элементы разной длины соединены перекрёстной линией питания. На каждой частоте резонирует только часть вибраторов, остальные почти не участвуют, поэтому полоса определяется длиной самого короткого и самого длинного элемента.

Подойдёт ли логопериодическая антенна KADAMM для 5G?
Да, модели ALP-0740 на 3300–4000 МГц, ALP-0660 на 3300–4200 МГц и ALP-3740VH10KB на 3700–4000 МГц работают в полосах 5G NR.

Смотрите также

Подберём логопериодическую антенну KADAMM под диапазоны оборудования и поставим её с кронштейном и кабелем снижения.
