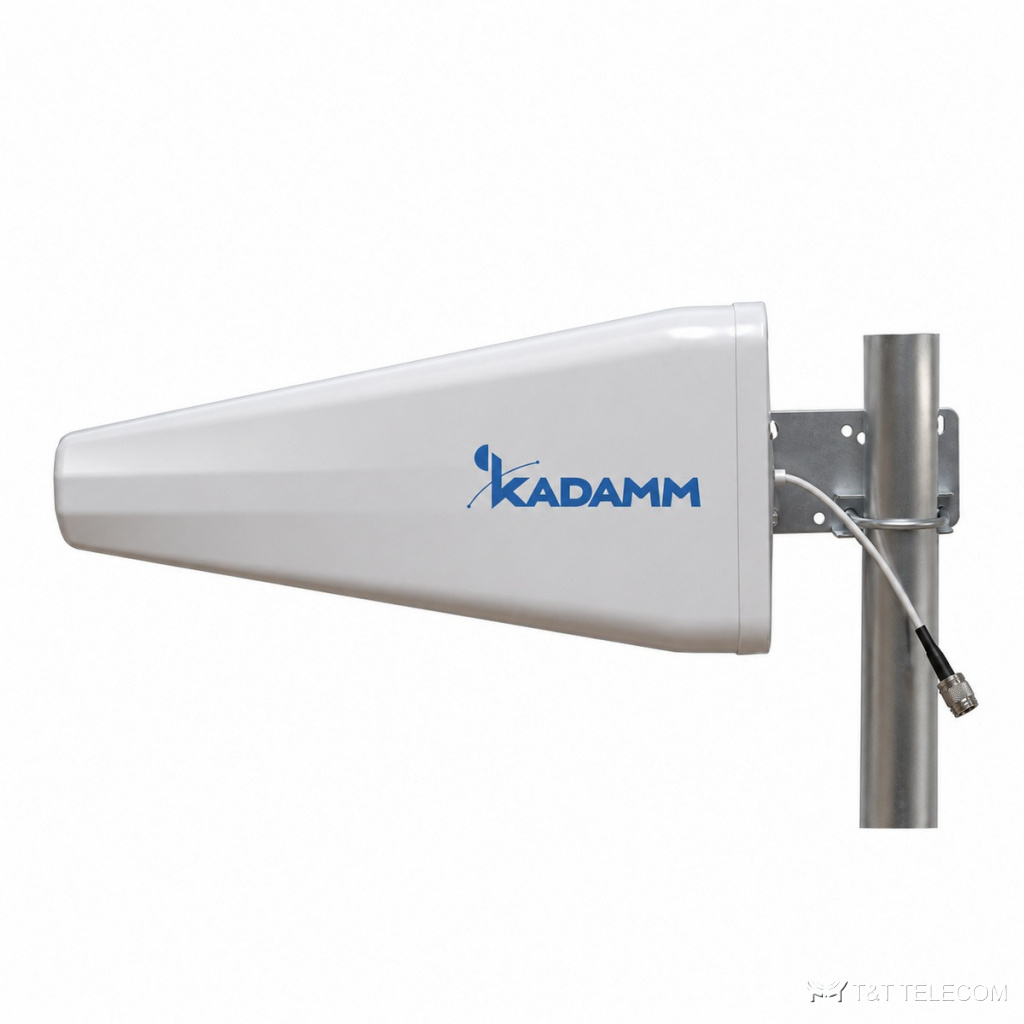

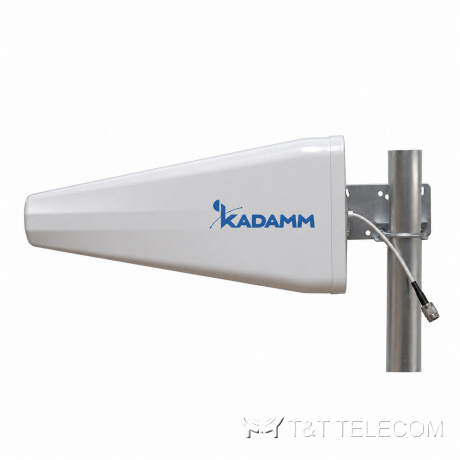

KADAMM ALP-0738V11KB — логопериодическая антенна 698–3800 МГц, 11 дБи
Логопериодические антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-0738V11KB — логопериодическая антенна. ALP-0738V11KB концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ALP-0738V11KB: полоса 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц; усиление 11 дБи; ширина луча 85°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Через ALP-0738V11KB работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Связь с удалёнными объектами и ретрансляторами — ALP-0738V11KB.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 9,5 ± 1 | 10,5 ± 1 | 11 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° | 55° | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,7 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | (442 × 210 × 65) ± 1,5 мм |
| Размеры упаковки | 488 × 225 × 88 мм |
| Масса антенны | 1 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | 0…-60° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ALP-0738V11KB: 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц.
- Коэффициент усиления ALP-0738V11KB — 11 дБи; больше усиление — уже луч.
- Ширина луча ALP-0738V11KB: в горизонтальной плоскости 85°, в вертикальной 60° / 55° / 50°.
- Разъёмы ALP-0738V11KB — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж ALP-0738V11KB: Ø25–50 мм.
- Габариты и масса ALP-0738V11KB: (442 × 210 × 65) ± 1,5 мм, 1 кг.
Поставка и документы
Подберём KADAMM ALP-0738V11KB под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ALP-0738V11KB?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у ALP-0738V11KB?
11 дБи. Ширина луча — 85°.
Как крепится ALP-0738V11KB?
Ø.25–50 мм
