Многолучевая антенна делит сектор на два, три, четыре или пять узких лучей, каждый из которых работает как отдельная сота. Так на одной точке подвеса оператор увеличивает ёмкость в местах скопления людей — на стадионах, вокзалах, в деловых кварталах. Антенны малых сот решают обратную задачу: компактный корпус и небольшое усиление для покрытия улицы, двора или фасада на малой высоте.

В разделе 37 моделей KADAMM. Многолучевые серии K832–K836 работают в полосах 790–960, 1710–2170 и 1710–2690 МГц с усилением от 17,5 до 23,5 дБи и числом портов от 4 до 12. Антенны малых сот K88 охватывают 698–960, 1710–2690 и 3300–3800 МГц при усилении 8,5–15,8 дБи и наклоне 0° или 3°. Отдельно — маскированные исполнения «колонна», «водосточная труба» и «вытяжная труба» на 2×1710–2170 МГц и сетчатые параболические K81809018P и K81192718P.

Модели

МодельПолосаУсилениеРазъёмы

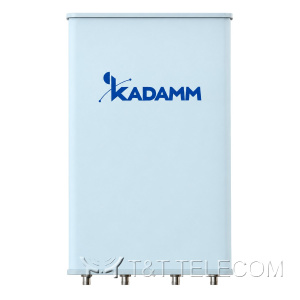

KADAMM K840046F22698–960 МГц и 1710–2690 МГц12,5 дБи4×4.3-10

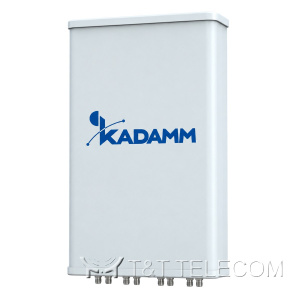

KADAMM K840046F23698–960 МГц и 1710–2690 МГц12,5 дБи8×4.3-10
KADAMM K8820026F11698–960 МГц и 1710–2690 МГц8,5 дБи4×4.3-10
KADAMM K8820026F22698–960 МГц и 1710–2690 МГц12,5 дБи4×4.3-10
KADAMM K8820026F23698–960 МГц и 1710–2690 МГц12,8 дБи2×4.3-10
KADAMM K8820026F31698–960 МГц и 1710–2690 МГц15 дБи2×4.3-10
KADAMM K8820036F12698–960 МГц и 1710–2690 МГц и 3300–3800 МГц15,2 дБи2×4.3-10
KADAMM K8820046F11698–960 МГц и 1710–2690 МГц и 3300–3800 МГц14 дБи8×4.3-10
KADAMM K8831116F11698–960 МГц11,6 дБи4×4.3-10

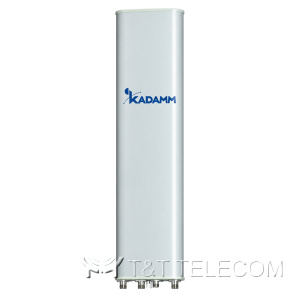

KADAMM K832809018790–960 МГц17,5 дБи4×4.3-10
KADAMM K81809018P824–960 МГц18 дБи1×N

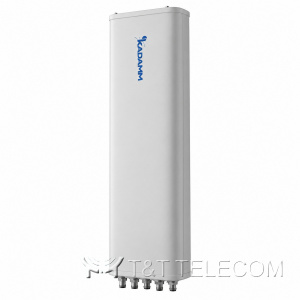

KADAMM APX8-1727-19381695–2690 МГц19 дБи8×4.3-10

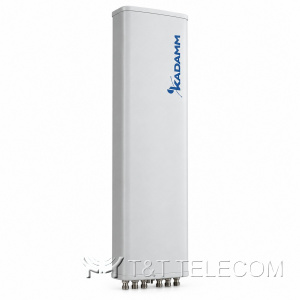

KADAMM APX8-1722-18361710–2170 МГц17,8 дБи8×7-16 DIN

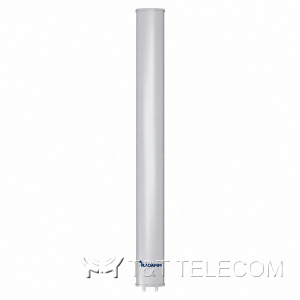

KADAMM APXX-1721-1865-MK1710–2170 МГц17,5 дБи4×7-16 DIN

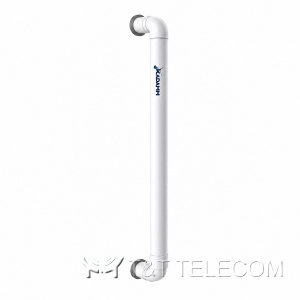

KADAMM APXX-1721-1865-MT1710–2170 МГц17,5 дБи4×7-16 DIN

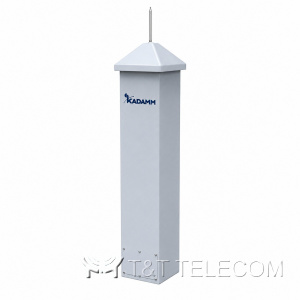

KADAMM APXX-1721-1865-MV1710–2170 МГц17,5 дБи4×7-16 DIN

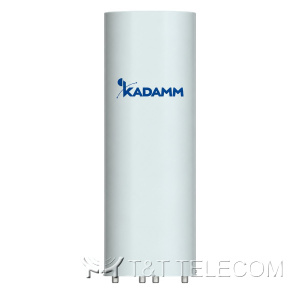

KADAMM K8321727201710–2690 МГц20,2 дБи4×4.3-10
KADAMM K8321821201710–2170 МГц19,5 дБи4×4.3-10

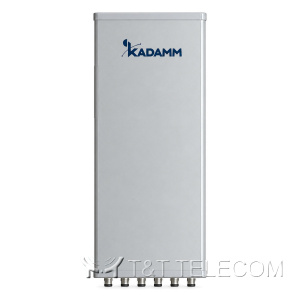

KADAMM K8331721211710–2170 МГц21 дБи6×7-16 DIN
KADAMM K8331727221710–2690 МГц21,5 дБи6×4.3-10

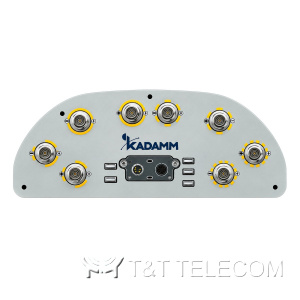

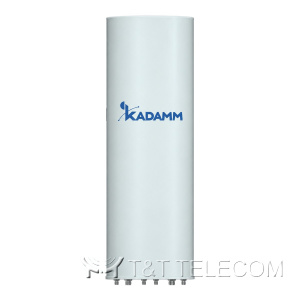

KADAMM K8341727201710–2690 МГц19,2 дБи8×4.3-10

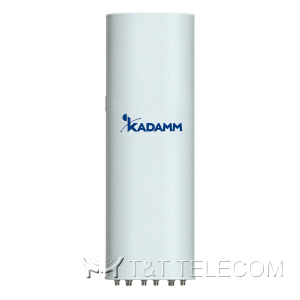

KADAMM K8341727211710–2690 МГц19,5 дБи8×4.3-10
KADAMM K8341727221710–2690 МГц22 дБи8×4.3-10
KADAMM K8351727231710–2690 МГц23,5 дБи10×4.3-10

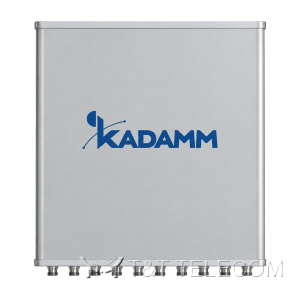

KADAMM K8351821231710–2170 МГц22,6 дБи10×7-16 DIN

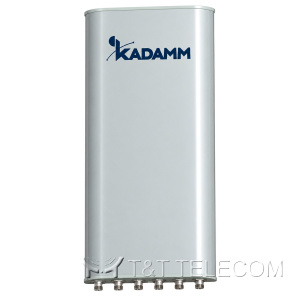

KADAMM K8361727221710–2690 МГц21,5 дБи12×4.3-10

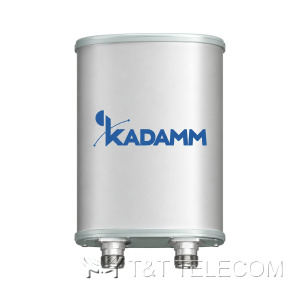

KADAMM K8811126F111710–2690 МГц12,5 дБи2×4.3-10

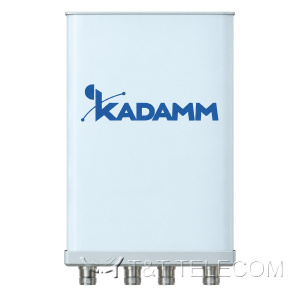

KADAMM K8811136F111710–2690 МГц9 дБи4×4.3-10

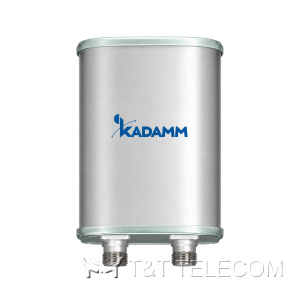

KADAMM K8811136F121710–2690 МГц13,2 дБи2×4.3-10
KADAMM K8811136F211710–2690 МГц15,8 дБи2×4.3-10
KADAMM K8811136F261710–2690 МГц13,2 дБи4×4.3-10
KADAMM K8811136F311710–2690 МГц и 3300–3800 МГц13 дБи4×4.3-10
KADAMM K8811136F331710–2690 МГц и 3300–3800 МГц12,5 дБи2×4.3-10
KADAMM K8811146F111710–2690 МГц и 3300–3800 МГц13 дБи6×4.3-10
KADAMM K8811156F341710–2690 МГц и 3300–3800 МГц12,5 дБи4×4.3-10

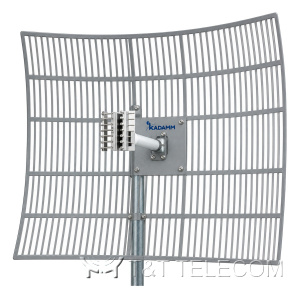

KADAMM K81192718P1920–2170 МГц18,5 дБи1×N

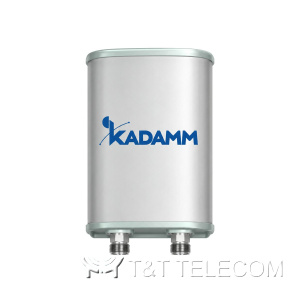

KADAMM K8811126F313300–3800 МГц12,8 дБи2×4.3-10

Объекты для многолучевых антенн и антенн малых сот

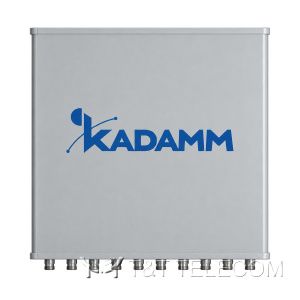

  • Трибуны стадионов и арен: пятилучевая K835172723 на 23,5 дБи и 10 портов делит трибуну на пять сот.

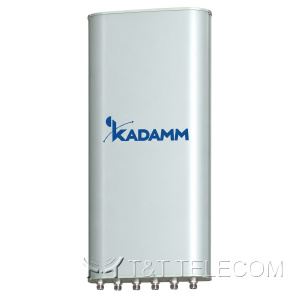

  • Площади, вокзалы и транспортные узлы, где трёхлучевая K833172722 заменяет три обычных сектора на одной опоре.
  • Исторические центры и фасады с запретом на видимые антенны — маскированные APXX-1721-1865-MK, MT и MV.
  • Уличные малые соты на опорах освещения: K8811136F26 на 2×1710–2690 МГц или K8811156F34 с полосой 3300–3800 МГц.

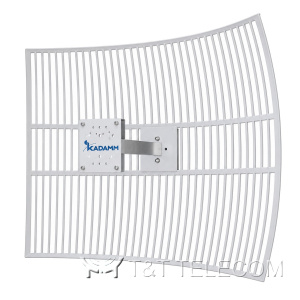

  • Дальние точечные каналы до удалённого объекта: сетчатая параболическая K81809018P на 824–960 МГц и 18 дБи.

Параметры выбора многолучевой антенны или антенны малой соты

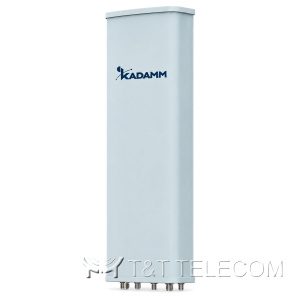

  • Число лучей: двухлучевые K832 и K834 удваивают ёмкость сектора, трёхлучевые K833 и K836 — утраивают, четырёх- и пятилучевые K834172722 и K835172723 нужны для трибун.
  • Полоса: 790–960 МГц — K832809018, 1710–2170 МГц — K832182120 и K835182123, 1710–2690 МГц — большинство многолучевых моделей.
  • Усиление малой соты: 8,5–9 дБи для широкого охвата двора, 12,5–15,8 дБи для узкой улицы или протяжённого фасада.
  • Встроенный наклон: исполнения с наклоном 3°, например K8811136F21, удобны при подвесе на высоких опорах, 0° — при низкой установке.
  • Пятый и шестой диапазон: K8820046F11 объединяет 698–960, 1710–2690 и 2×3300–3800 МГц в одном корпусе малой соты.

Вопросы и ответы

Чем многолучевая антенна лучше нескольких обычных секторов?
Лучи формируются одной решёткой с согласованными краями, поэтому соты меньше перекрываются, а на опоре занято одно место вместо трёх-пяти.

Что значит наклон 0° и 3° у антенн малых сот?
Это фиксированный электрический наклон диаграммы вниз. При 3° луч прижимается к земле сильнее, что полезно при установке на высоких опорах.

Смотрите также

Подберём многолучевые антенны и антенны малых сот KADAMM под объект и поставим их с креплением под опору или фасад.
