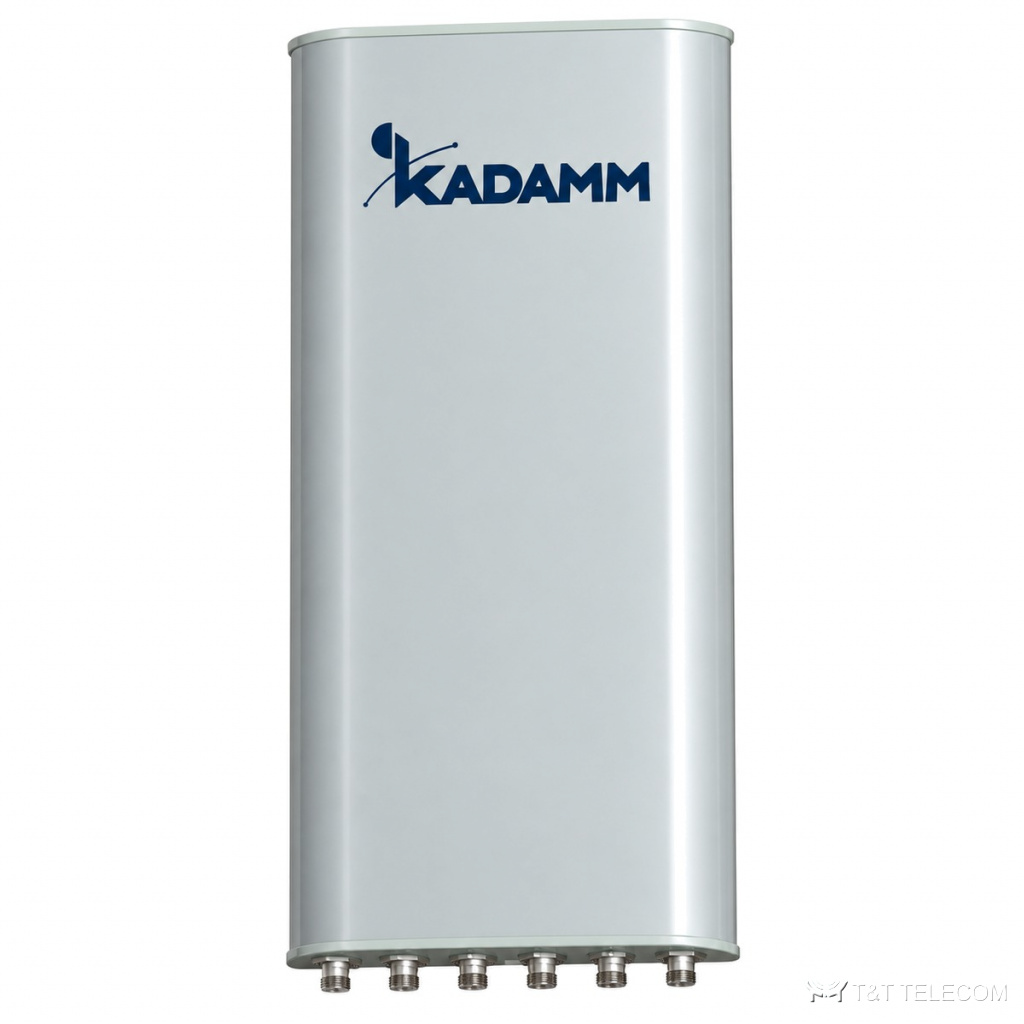

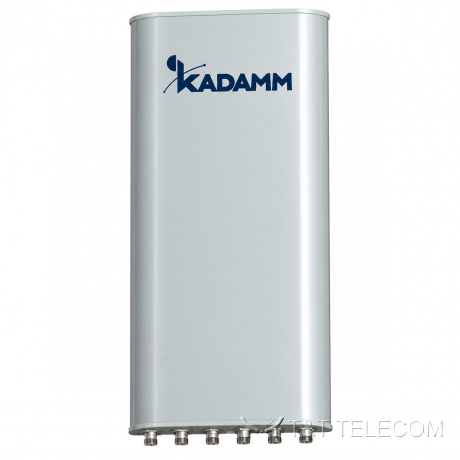

KADAMM K836172722 — трёхлучевая многолучевая секторная антенна 2×1710–2690 МГц, 21,5 дБи, 12 портов, RET
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K836172722 — многолучевая антенна базовой станции. Задача K836172722 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K836172722: полоса 1710–2690 МГц; усиление 21,5 дБи; ширина луча 30°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 150 Вт.
Область применения
- Через K836172722 работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K836172722 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K836172722 без смены опоры.
Технические характеристики
Система 1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | 0° | |||
| Усиление при среднем наклоне, дБи | 20 | 20,7 | 21,2 | 21,5 |
| Усиление во всём диапазоне наклонов, дБи | 19,8 ± 0,5 | 20,5 ± 0,5 | 21,0 ± 0,5 | 21,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 24 ± 2° | 21 ± 2° | 19 ± 2° | 17 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,0 ± 0,5° | 7,1 ± 0,5° | 6,4 ± 0,5° | 5,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 17 | более 17 |
| Электрический наклон | 3–13° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | +39/−39° | +35/−35° | +31/−31° | +27/−27° |
| Усиление при среднем наклоне, дБи | 19,1 | 19,6 | 19,6 | 20 |
| Усиление во всём диапазоне наклонов, дБи | 18,9 ± 0,5 | 19,4 ± 0,5 | 19,4 ± 0,5 | 19,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 24 ± 2° | 21 ± 2° | 19 ± 2° | 17 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,9 ± 0,5° | 7,1 ± 0,5° | 6,3 ± 0,5° | 5,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 18 | более 16 | более 17 | более 17 |
| Электрический наклон | 3–13° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 446 × 165 мм |
| Размеры упаковки | 3135 × 540 × 265 мм |
| Масса антенны | 45,3 кг |
| Масса монтажного комплекта | 8,7 кг |
| Масса в упаковке | 60,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1440 / 375 / 1609 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K836172722: 1710–2690 МГц.
- Коэффициент усиления K836172722 — 21,5 дБи; больше усиление — уже луч.
- Ширина луча K836172722: в горизонтальной плоскости 30°, в вертикальной 8,0 ± 0,5° / 7,1 ± 0,5° / 6,4 ± 0,5° / 5,7 ± 0,5°.
- Наклон луча K836172722: 3–13°.
- Разъёмы K836172722 — 12×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K836172722: Ø50–Ø115 мм; ветровая нагрузка 1440 / 375 / 1609 Н.
- Габариты и масса K836172722: 2680 × 446 × 165 мм, 45,3 кг.
Прежние обозначения K836172722 в документации: KADAMM K836172722v01. По любому из них поставляется эта модель.
Поставка и документы
KADAMM K836172722 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает K836172722?
Рабочая полоса K836172722 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K836172722?
12×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K836172722?
21,5 дБи. Ширина луча — 30°.
