Параболические и рупорные антенны

Параболическая антенна фокусирует излучение зеркалом, поэтому даёт наибольшее усиление из всех типов при узком луче. Её применяют для дальних каналов точка–точка, донорной связи на краю зоны покрытия и радиорелейных пролётов. Рупорная антенна работает на сантиметровых и миллиметровых волнах и формирует секторный луч с чёткими краями и низким уровнем боковых лепестков.

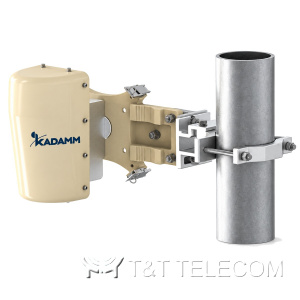

В разделе 7 позиций KADAMM. Серии параболических антенн APB-0410, APB-1116, APB-2425 и APB-4971 охватывают 380–960 МГц, 1,1–1,5 ГГц, 2,4 ГГц и 5–7 ГГц с усилением от 12 до 34 дБи. Секторная рупорная антенна KADAMM Sector Horn Antenna работает на 10,15–40 ГГц с сектором 30, 60 или 90° и усилением 16–24 дБи. Для радиорелейных антенн предложены ортомодовый преобразователь OMT и направленный ответвитель Coupler на 3 / 6 дБ в полосе 6–86 ГГц.

Модели

Задачи для параболических и рупорных антенн KADAMM

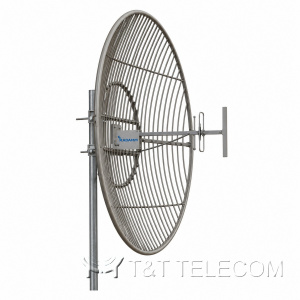

• Дальняя связь на 380–960 МГц для радиосетей и донорных антенн: сетчатая параболическая антенна APB-0410 на 14–21,5 дБи.

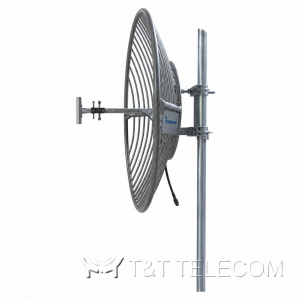

• Каналы управления и передачи данных 1,1–1,5 ГГц — APB-1116 до 26 дБи.

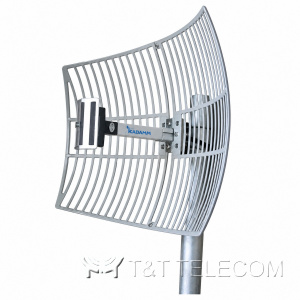

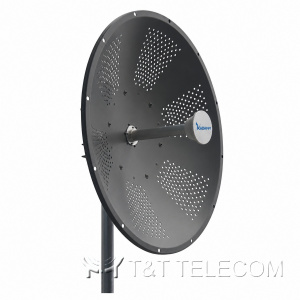

• Беспроводные мосты Wi-Fi 2,4 и 5–7 ГГц между зданиями: APB-2425 и APB-4971 до 34 дБи.
• Базовые станции фиксированного доступа точка–многоточка на 10,15–40 ГГц: секторная рупорная антенна с сектором 30/60/90°.

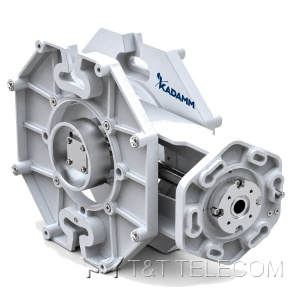

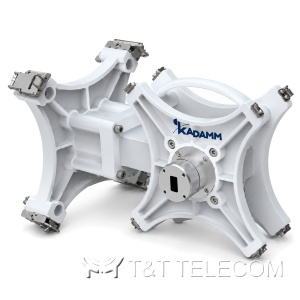

• Двухполяризационные радиорелейные пролёты — OMT для разделения поляризаций, Coupler для резервирования 1+1 на одной антенне.

Как выбрать параболическую или рупорную антенну

• Частота: APB-0410 — 380–960 МГц, APB-1116 — 1,1–1,5 ГГц, APB-2425 — 2,4 ГГц, APB-4971 — 5–7 ГГц; выше 10 ГГц — рупорные антенны и антенны РРЛ.
• Усиление и размер зеркала: внутри серии исполнения различаются диаметром, поэтому, например, APB-4971 даёт от 23 до 34 дБи.
• Диаграмма направленности параболической антенны узкая: чем больше усиление, тем жёстче нужна опора и тем точнее юстировка.
• Сетка или сплошное зеркало: сетчатая конструкция на нижних частотах снижает массу и ветровую нагрузку при той же площади.
• Сектор рупорной антенны: 30° — для дальних абонентов в узком секторе, 90° — для широкого охвата вблизи базовой станции.

Вопросы и ответы

Чем рупорная антенна отличается от параболической?
Рупорная антенна излучает непосредственно из расширяющегося волновода и даёт секторный луч с резкими краями. Параболическая использует зеркало и формирует узкий карандашный луч с большим усилением.

Можно ли использовать параболическую антенну как передающую?
Да, антенна взаимна: передающая параболическая антенна имеет то же усиление и ту же диаграмму, что и при приёме, ограничением служит только допустимая мощность на входе.
