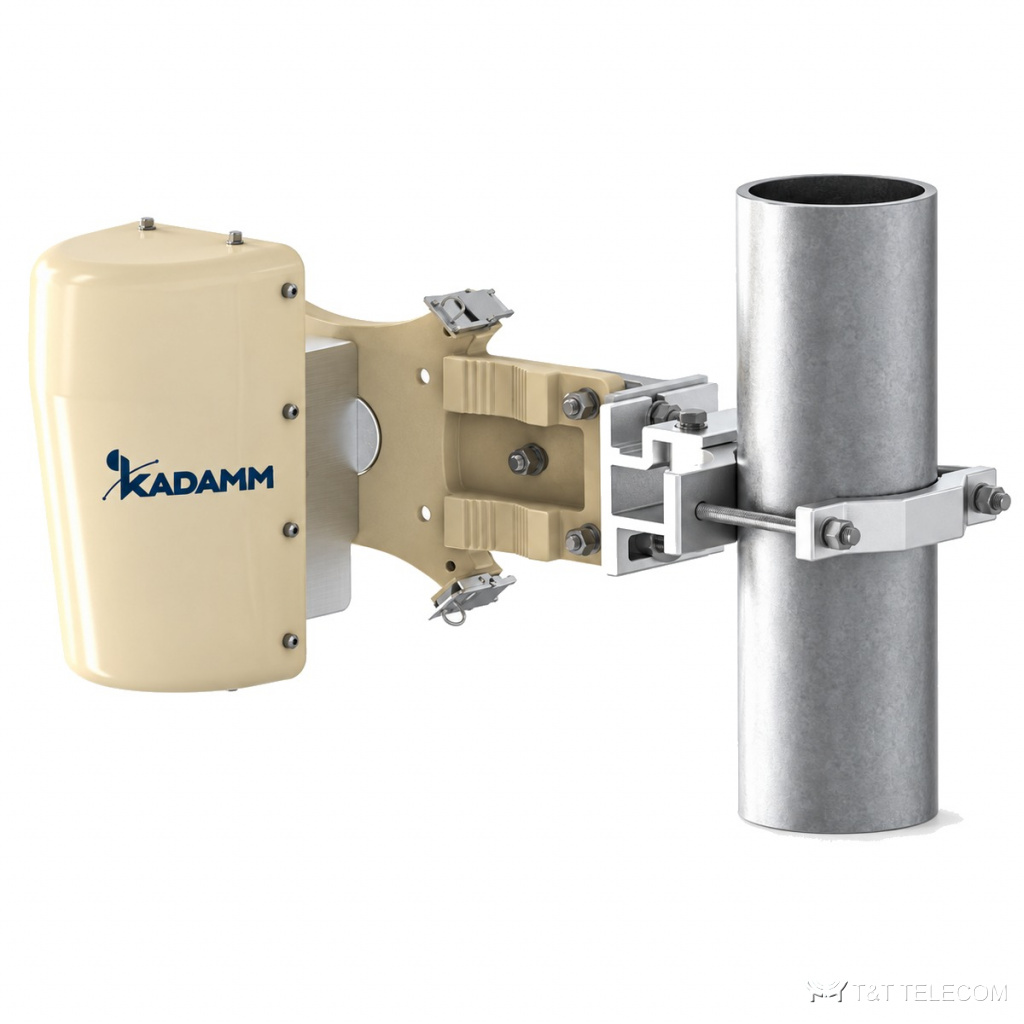

KADAMM Sector Horn Antenna — секторная рупорная антенна 10,15–40 ГГц, сектор 30/60/90°, 16–24 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM Sector Horn Antenna — секторная рупорная антенна. Sector Horn Antenna даёт узкий луч и большое усиление — для протяжённых радиолиний и спутниковых каналов. Основные данные Sector Horn Antenna: полоса 10,15–40 ГГц; усиление 16–24 дБи.
Для каких задач
- Каналы связи с удалёнными объектами — Sector Horn Antenna.
Технические характеристики
| Параметр | 10G / 90° | 27W / 30° | 27W / 90° | 31G / 60° | 39G / 30° | 39G / 60° | 39G / 90° |
|---|---|---|---|---|---|---|---|
| Диапазон частот, ГГц | 10,15–10,65 | 24,5–29,5 | 24,5–29,5 | 31–31,3 | 38,6–40 | 38,6–40 | 38,6–40 |
| Ширина ДН по уровню −3 дБ, азимут | 90° | 30° | 90° | 60° | 30° | 60° | 90° |
| Ширина ДН по уровню −3 дБ, угол места | 8° | 6° | 6° | 2° | 5° | 2° | 5° |
| Усиление, дБи | 16 | 21 | 18 | 23 | 21 | 24 | 17,6 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 40 | 40 | 40 | 35 | 40 | 35 | 40 |
| Кроссполяризационная развязка (XPD), дБ | 25 | ||||||
| КСВН | ≤1,5 | ||||||
| Соответствие | ETSI EN 302 326-3, класс SS3 | ||||||
| Полоса одной антенны | до 20 % от центральной частоты | ||||||
| Глубина нулей ДН относительно главного лепестка | не более −20 дБ | ||||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Материал | Алюминий |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Регулировка | По азимуту и углу места в широких пределах (значения в документации не приведены) |
| Предельная скорость ветра | 67 м/с |
| Рабочая скорость ветра | 55 м/с |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 394 Н |
| Боковая сила при предельном ветре | 194 Н |
| Крутящий момент при предельном ветре | 155 Н·м |
| Габариты и масса | уточняйте у менеджера |
Как подобрать
- Сверьте частоты своей сети с полосой Sector Horn Antenna — 10,15–40 ГГц.
- Коэффициент усиления Sector Horn Antenna — 16–24 дБи; больше усиление — уже луч.
- Монтаж Sector Horn Antenna: ветровая нагрузка 67 м/с.
Поставка и документы
Поставляем KADAMM Sector Horn Antenna по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у Sector Horn Antenna?
16–24 дБи.
Что нужно для подбора Sector Horn Antenna?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект Sector Horn Antenna.
Какие частоты поддерживает Sector Horn Antenna?
Рабочая полоса Sector Horn Antenna — 10,15–40 ГГц.
