KADAMM APB-2425 — параболические антенны 2,4 ГГц, 15–27 дБи
Параболические и рупорные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

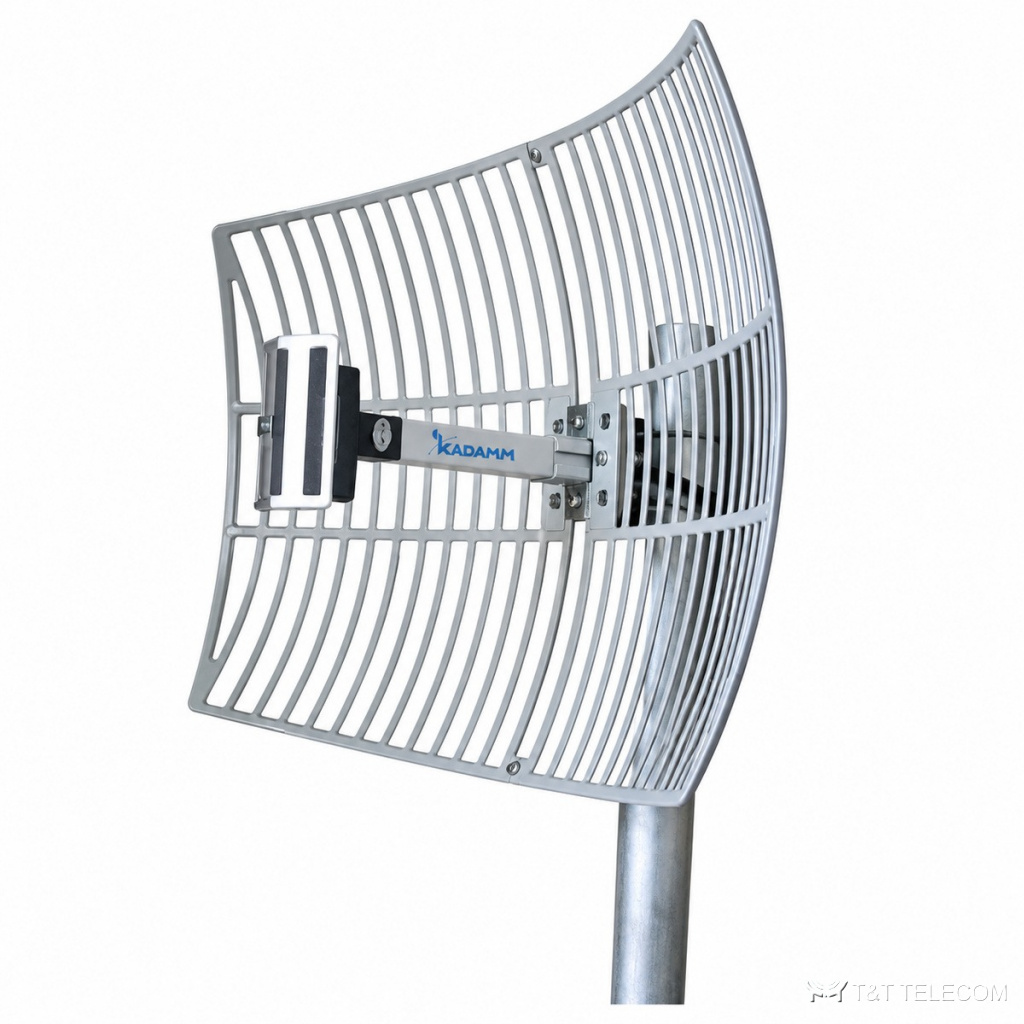

Модель KADAMM APB-2425 — параболическая антенна. Параболическая или рупорная антенна APB-2425 применяется там, где нужна высокая направленность. Основные данные APB-2425: полоса 2400–2483 МГц; усиление 15–27 дБи; ширина луча 6,5–21°; поляризация по исполнению; разъёмы N; мощность до 100 Вт.
Область применения
- Полоса APB-2425 охватывает Wi-Fi 2,4 ГГц.
- Каналы связи с удалёнными объектами — APB-2425.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризация | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,5 |
| Входное сопротивление | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность на порт | 100 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Поляризация | Входное сопротивление, Ом | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APB-2400-2483-15 | 2400–2483 | 15 | 16° | 21° | вертикальная или горизонтальная (выбирается при монтаже) | 50 | розетка N или по заказу | 300 | 1,4 |
| KADAMM APB-2400-2483-175 | 2400–2483 | 17,5 | 21° | 21° | вертикальная или горизонтальная (выбирается при монтаже) | 50 | розетка N или по заказу | 400 | 1,8 |
| KADAMM APB-2400-2483-19 | 2400–2483 | 19 | 12° | 16° | вертикальная или горизонтальная (выбирается при монтаже) | 50 | розетка N или по заказу | 420 | 2,4 |
| KADAMM APB-2400-2483-205 | 2400–2483 | 20,5 | 14° | 14° | вертикальная или горизонтальная (выбирается при монтаже) | 50 | розетка N или по заказу | 600 | 5 |
| KADAMM APB-2400-2483-24 | 2400–2483 | 24 | 8° | 12° | — | 50 | розетка N или по заказу | 600 | 3,6 |
| KADAMM APB-2400-2500-24 | 2400–2500 | 24 | 7,5° | 11,5° | вертикальная | 50 | розетка N или по заказу | 600 | 2,5 |
| KADAMM APB-2400-2500-25 | 2400–2500 | 25±1,5 | ＞8° | — | две линейные (V+H) | 50 | 2×розетка N | 900 | 10,2 |
| KADAMM APB-2400-2500-27 | 2400–2500 | 27 | 6,5° | 6,5° | вертикальная или горизонтальная (выбирается при монтаже) | — | розетка N или по заказу Antenna | — | 7,1 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 300–900 мм |
| Масса антенны | 1,4–10,2 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APB-2425: 2400–2483 МГц.
- Усиление APB-2425 — 15–27 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APB-2425: в горизонтальной плоскости 6,5–21°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Под разъёмы APB-2425 (N) подбирают джамперы и переходы.
- Монтаж APB-2425: Ø40–50 мм.
- Габариты и масса APB-2425: 300–900 мм, 1,4–10,2 кг.
Поставка и документы
Поставляем KADAMM APB-2425 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APB-2425?
N. Другие исполнения — уточняйте при заказе.
Какое усиление у APB-2425?
15–27 дБи. Ширина луча — 6,5–21°.
Как крепится APB-2425?
Ø.40–50 мм
