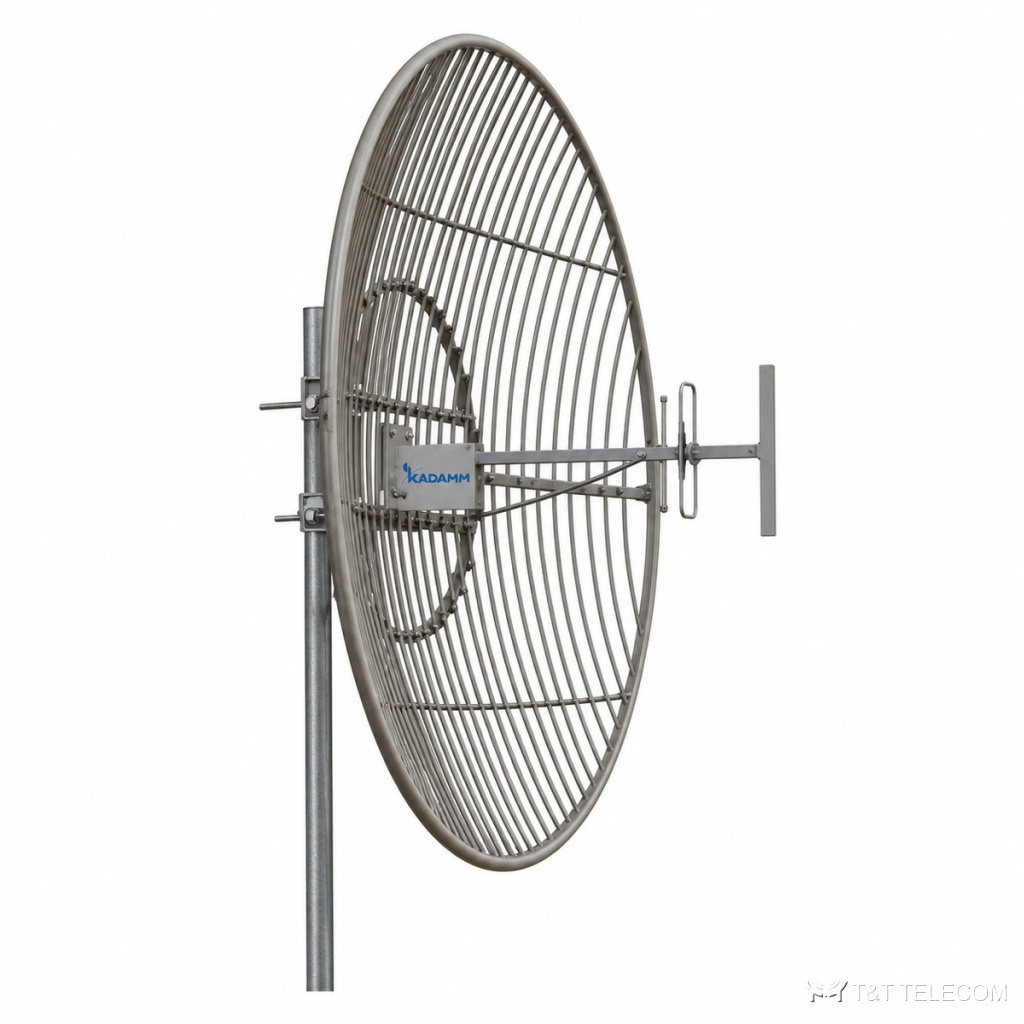

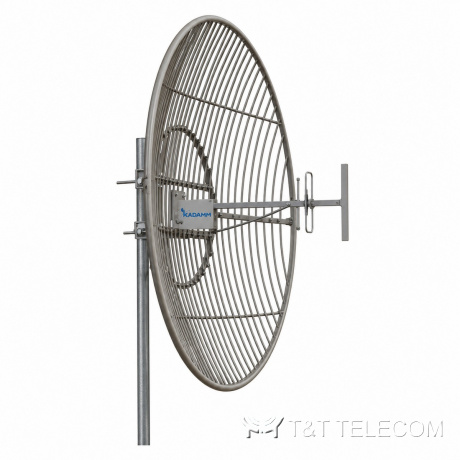

KADAMM APB-0410 — параболические антенны 380–960 МГц, 14–21,5 дБи

KADAMM APB-0410 — параболические антенны 380–960 МГц, 14–21,5 дБи
Параболические и рупорные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APB-0410 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM APB-0410: параболическая антенна. APB-0410 даёт узкий луч и большое усиление — для протяжённых радиолиний и спутниковых каналов. Ключевые параметры APB-0410: полоса 400–440 МГц и 380–395 МГц и 450–470 МГц и 806–876 МГц; усиление 14–21,5; ширина луча 11–27°; поляризация вертикальная; разъёмы N; мощность до 100 Вт.

Где применяют

  • Через APB-0410 работают LTE-450, ISM 868 МГц.
  • Каналы связи с удалёнными объектами — APB-0410.

Технические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиления, дБи14–21,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскостьпо исполнению (см. таблицу «Исполнения»)
Ширина ДН по уровню −3 дБ, вертикальная плоскостьпо исполнению (см. таблицу «Исполнения»)
Коэффициент защитного действия (отношение вперёд/назад), дБ≥25 (APB-806-876-215: ≥30)
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Исполнения

АртикулДиапазон частот, МГцУсиление, дБиШирина ДН (Г)Ширина ДН (В)РазъёмДлина / габариты, ммМасса, кг
KADAMM APB-380-395-17380–3951726°23°розетка N или по заказу180030
KADAMM APB-400-440-17400–4401726°23°розетка N или по заказу180030
KADAMM APB-400-490-14400–4901427°27°розетка N или по заказу150015
KADAMM APB-450-470-17450–4701723°26°розетка N или по заказу180030
KADAMM APB-480-590-145480–59014,527°27°розетка N или по заказу150015
KADAMM APB-480-590-17480–5901726°23°розетка N или по заказу180030
KADAMM APB-580-690-15580–6901525°25°розетка N или по заказу120020
KADAMM APB-580-690-17580–6901726°22°розетка N или по заказу150025
KADAMM APB-580-690-185580–69018,517°17°розетка N или по заказу180030
KADAMM APB-680-750-16680–7501622°22°розетка N или по заказу120020
KADAMM APB-680-790-18680–7901818°18°розетка N или по заказу15009,5
KADAMM APB-680-790-20680–7902013°13°розетка N или по заказу180013,5
KADAMM APB-806-876-215806–87621,511°11°розетка N или по заказу180020
KADAMM APB-806-960-18806–9601816,5°16,5°розетка N или по заказу120020
KADAMM APB-820-960-18820–9601816,5°17°розетка N или по заказу—7,1

Механика и условия эксплуатации

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)1200–1800 мм
Масса антенны7,1–30 кг
Крепление на трубуØ50–75 мм

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы APB-0410: 400–440 МГц и 380–395 МГц и 450–470 МГц и 806–876 МГц.
  • Коэффициент усиления APB-0410 — 14–21,5; больше усиление — уже луч.
  • Ширина луча APB-0410: в горизонтальной плоскости 11–27°, в вертикальной по исполнению (см. таблицу «Исполнения»).
  • Разъёмы APB-0410 — N; кабельные сборки готовят под них заранее.
  • Монтаж APB-0410: Ø50–75 мм.
  • Габариты и масса APB-0410: 1200–1800 мм, 7,1–30 кг.

Поставка и документы

Поставляем KADAMM APB-0410 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие частоты поддерживает APB-0410?
Рабочая полоса APB-0410 — 400–440 МГц и 380–395 МГц и 450–470 МГц и 806–876 МГц. Это LTE-450, ISM 868 МГц.

Какой разъём у APB-0410?
N. Другие исполнения — уточняйте при заказе.

Какое усиление у APB-0410?
14–21,5. Ширина луча — 11–27°.
