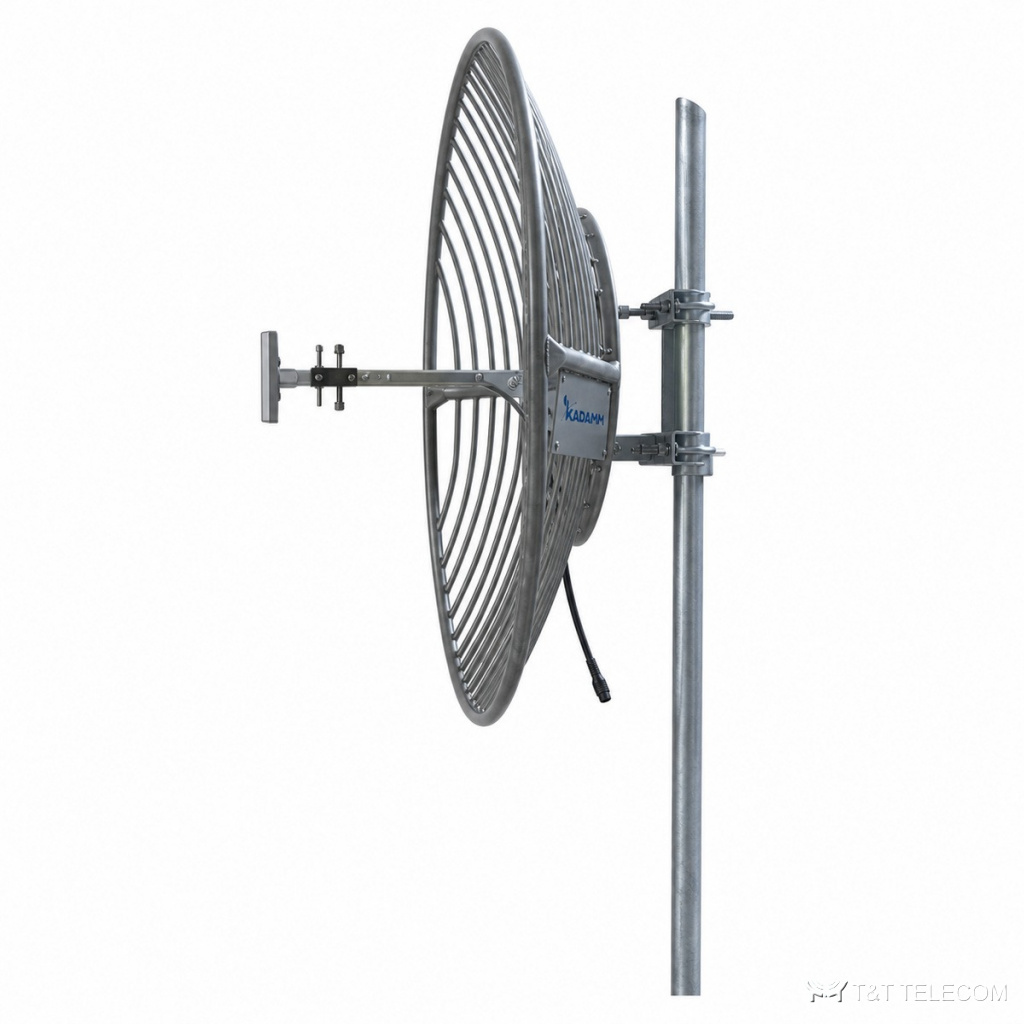

KADAMM APB-1116: параболическая антенна. APB-1116 даёт узкий луч и большое усиление — для протяжённых радиолиний и спутниковых каналов. Основные данные APB-1116: полоса 1080–1200 МГц; усиление 12–26; ширина луча 7,5–26°; поляризация вертикальная или горизонтальная (выбирается при монтаже) / вертикальная; разъёмы N; мощность до 100 Вт.
Где применяют
- Каналы связи с удалёнными объектами — APB-1116.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 12–26 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥30 |
| Поляризация | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Поляризация | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM APB-1080-1200-18 | 1080–1200 | 18 | 18° | 28° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 600 | — |
| KADAMM APB-1120-1200-205 | 1120–1200 | 20,5 | 12,5° | 12,5° | вертикальная | розетка N или по заказу | 1200 | 20 |
| KADAMM APB-1120-1200-225 | 1120–1200 | 22,5 | 10° | 10° | вертикальная | розетка N или по заказу | 1500 | 15 |
| KADAMM APB-1120-1200-24 | 1120–1200 | 24 | 8,5° | 8,5° | вертикальная | розетка N или по заказу | 1800 | — |
| KADAMM APB-1400-1460-12 | 1400–1460 | 12 | 26° | 31° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N или по заказу | — | 1,4 |
| KADAMM APB-1400-1550-225 | 1400–1550 | 22,5 | 10° | 10° | вертикальная | розетка N или по заказу | — | 20 |
| KADAMM APB-1400-1550-24 | 1400–1550 | 24 | 8,5° | 8,5° | вертикальная | розетка N или по заказу | 1500 | 25 |
| KADAMM APB-1400-1550-26 | 1400–1550 | 26 | 7,5° | 7,5° | вертикальная | розетка N или по заказу | 1800 | 30 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 600–1800 мм |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APB-1116: 1080–1200 МГц.
- Коэффициент усиления APB-1116 — 12–26; больше усиление — уже луч.
- Ширина луча APB-1116: в горизонтальной плоскости 7,5–26°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Разъёмы APB-1116 — N; кабельные сборки готовят под них заранее.
- Монтаж APB-1116: Ø40–50 мм.
- Габариты и масса APB-1116: 600–1800 мм.
Поставка и документы
Подберём KADAMM APB-1116 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APB-1116?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APB-1116.
Какие частоты поддерживает APB-1116?
Рабочая полоса APB-1116 — 1080–1200 МГц.
Какой разъём у APB-1116?
N. Другие исполнения — уточняйте при заказе.
