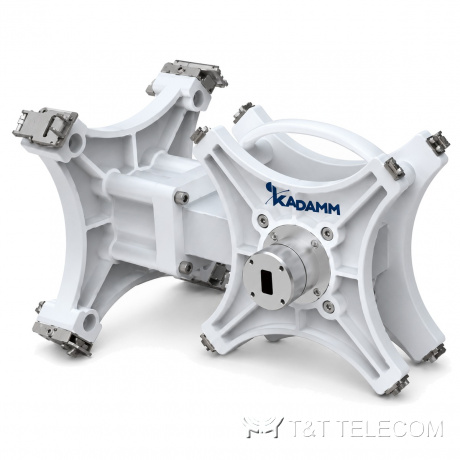

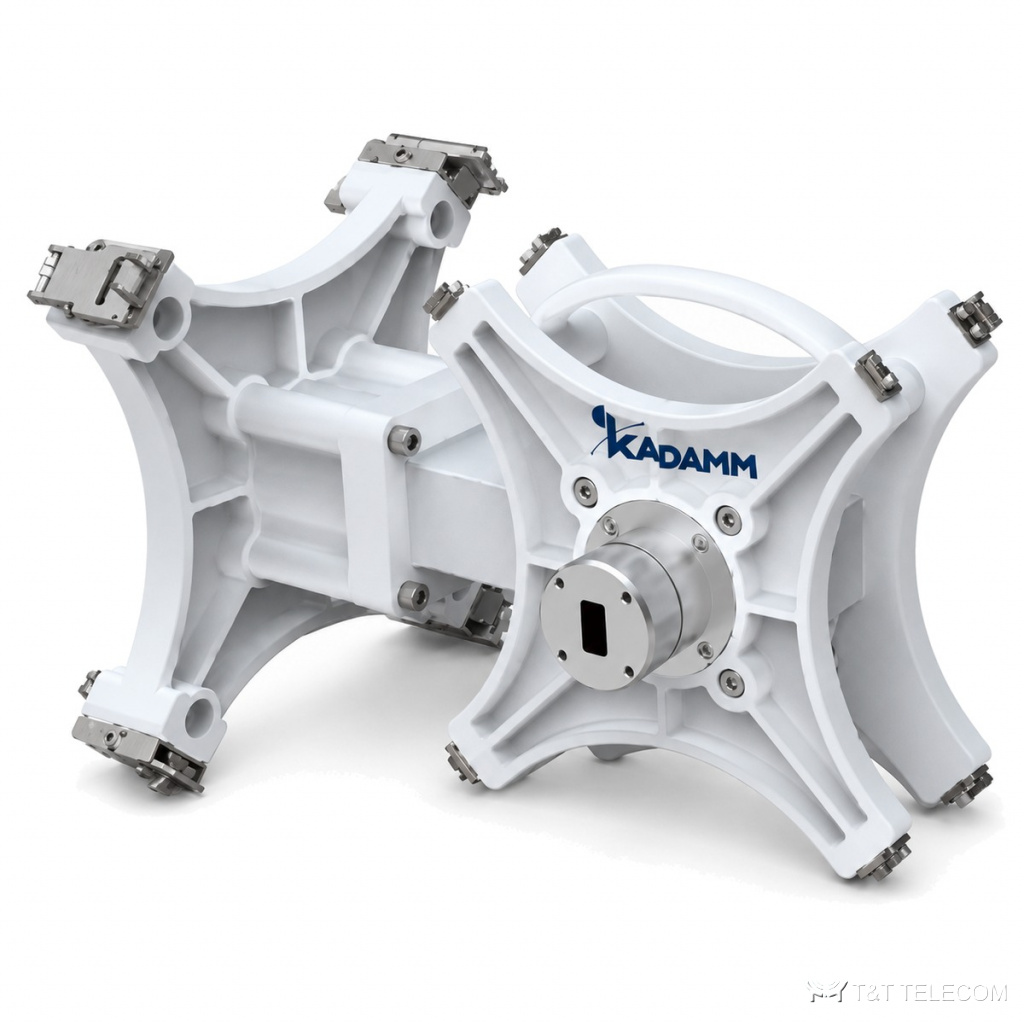

KADAMM Coupler — направленный ответвитель (делитель мощности) для радиорелейных антенн 3 / 6 дБ, 6–86 ГГц
Параболические и рупорные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM Coupler — направленный ответвитель. Coupler даёт узкий луч и большое усиление — для протяжённых радиолиний и спутниковых каналов. Коротко о Coupler: полоса 5,9–86 ГГц.
Для каких задач
- Каналы связи с удалёнными объектами — Coupler.
Технические характеристики
| Параметр | 6W | 7W–23W | 26G–38G | 42G | 80G |
|---|---|---|---|---|---|
| Диапазон частот, ГГц | 5,9–7,1 | 7,1–24,25 | 24,25–40 | 40,5–43,5 | 71–86 |
| 3 дБ: вносимые потери, дБ | ≤3,6 | ≤3,8 | ≤4,1 | ≤4,7 | ≤6,0 |
| 3 дБ: неравномерность потерь/ответвления, дБ | ≤1,0 | ||||
| 6 дБ: вносимые потери основного тракта, дБ | ≤1,7 | ≤1,9 | ≤2,1 | ≤2,4 | ≤4,0 |
| 6 дБ: неравномерность потерь, дБ | ≤0,5 | ≤0,5 | ≤0,8 | ≤0,8 | ≤1,0 |
| 6 дБ: ответвление, дБ | ≤6,8 | ≤7,0 | ≤8,0 | ≤8,0 | ≤9,0 |
| 6 дБ: неравномерность ответвления, дБ | ≤1,0 | ||||
| Развязка, дБ | ≥20 | ||||
| КСВН | ≤1,3 | ≤1,3 | ≤1,4 | ≤1,4 | ≤1,4 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Порты | 3: общий (антенна), основной и дополнительный (ODU) |
| Исполнение | Наружное |
| Стыковка | С интерфейсом антенны KADAMM и ODU напрямую; через гибкий волновод и изолирующий кронштейн |
| Крепление | На консоли (подвесной штанге) антенны |
| Габариты и масса | уточняйте у менеджера |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы Coupler: 5,9–86 ГГц.
- Монтаж Coupler: На консоли (подвесной штанге) антенны.
Поставка и документы
Подберём KADAMM Coupler под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора Coupler?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект Coupler.
Какие частоты поддерживает Coupler?
Рабочая полоса Coupler — 5,9–86 ГГц.
Как крепится Coupler?
Н.а консоли (подвесной штанге) антенны
