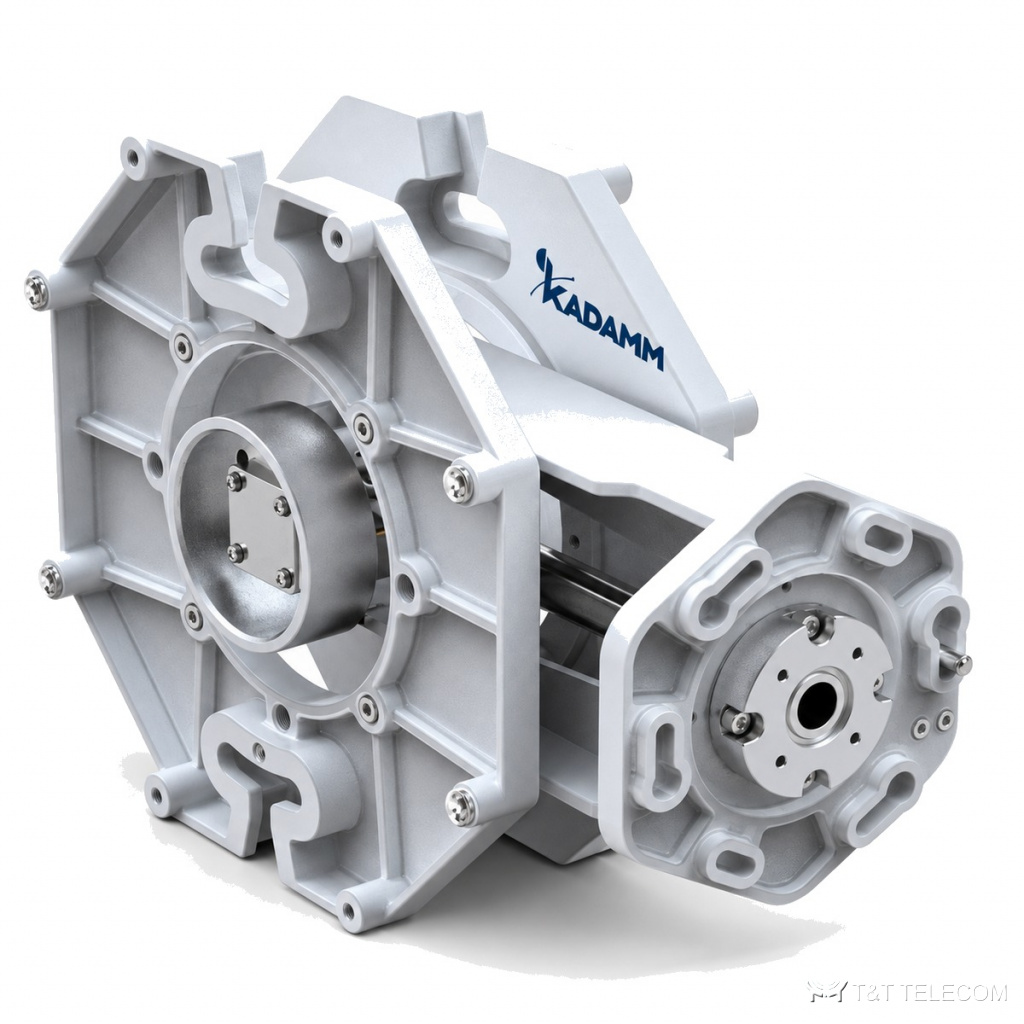

KADAMM OMT — ортомодовый преобразователь (поляризационный дуплексер) для двухполяризационных радиорелейных антенн, 6–86 ГГц
Параболические и рупорные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM OMT: ортомодовый преобразователь. OMT даёт узкий луч и большое усиление — для протяжённых радиолиний и спутниковых каналов. Коротко о OMT: полоса 5,9–86 ГГц.
Область применения
- Радиорелейные пролёты и спутниковые каналы — OMT.
Технические характеристики
Вносимые потери по диапазонам, дБ (S — раздельное крепление, D — прямое крепление)
| Параметр | 6W | 7W | 10W / 11G | 13G / 15G / 18G | 23G | 26G / 28G | 32G / 38G | 42G | 80G |
|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот, ГГц | 5,9–7,1 | 7,1–8,5 | 10,1–11,7 | 12,75–19,7 | 21,2–23,6 | 24,25–29,5 | 31,8–40 | 40,5–43,5 | 71–85 |
| раздельное крепление (S), не более | — | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | — | — |
| прямое крепление (D), не более | 0,4 | 0,4 | 0,4 | 0,4–0,6 | 0,6 | 0,8 | 1,0 | 1,0 | 1,5 |
| Интерфейс ODU (IEC 60153) | R70 | R84 | R100 | R120 / R140 / R220 | R220 | R320 | R320 | R400 | R740 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризационная развязка, дБ | ≥35 (80G: ≥30) |
| КСВН | ≤1,3 типично (80G: ≤1,5) |
| Антенный интерфейс | Интерфейс антенн KADAMM или заказной |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Материал | Алюминиевый сплав |
| прямое крепление: размеры | 349 × 110 × 258 мм |
| прямое крепление: масса брутто / нетто | ≤4,0 / ≤3,0 кг |
| прямое крепление: упаковка | 410 × 170 × 320 мм |
| раздельное крепление: размеры | 84 × 84 × 49 мм |
| раздельное крепление: масса брутто / нетто | ≤1,0 / ≤0,6 кг |
| раздельное крепление: упаковка | 114 × 114 × 80 мм |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Сверьте частоты своей сети с полосой OMT — 5,9–86 ГГц.
- Габариты и масса OMT: ≤3,0 / ≤0,6 кг.
Поставка и документы
Поставляем KADAMM OMT по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора OMT?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект OMT.
Какие частоты поддерживает OMT?
Рабочая полоса OMT — 5,9–86 ГГц.
