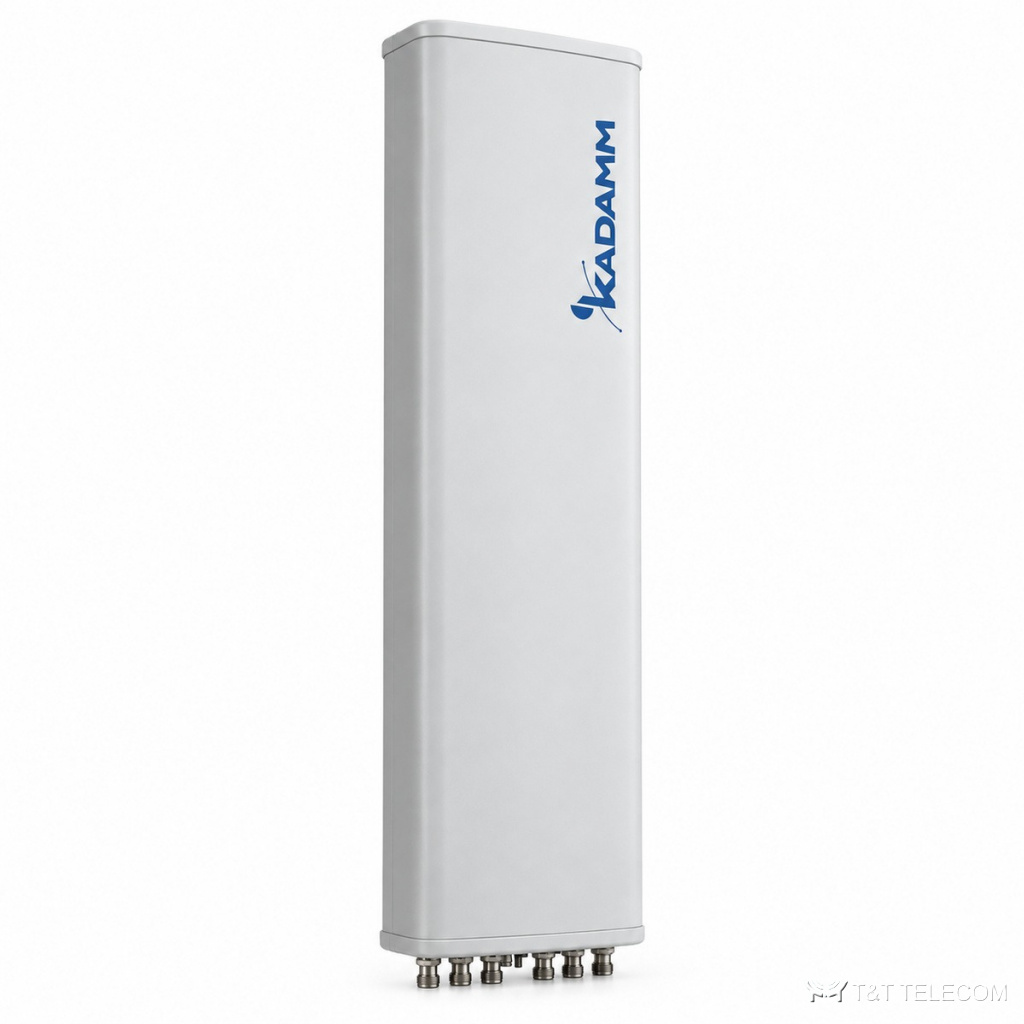

KADAMM APX8-1722-1836 — секторная антенна базовой станции 1710–2170 МГц, 17,8 дБи, 8 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX8-1722-1836: секторная панельная антенна для базовой станции. Задача APX8-1722-1836 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о APX8-1722-1836: полоса 1710–2170 МГц; усиление 17,8 дБи; ширина луча 33°; поляризация ±45°; разъёмы 8×7-16 DIN; мощность до 250 Вт.
Где применяют
- Полоса APX8-1722-1836 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Макросоты городских и пригородных сетей — APX8-1722-1836 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APX8-1722-1836 без смены опоры.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 4×1710–2170 МГц | ||
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 17 ± 0,6 | 17,6 ± 0,6 | 17,8 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 36 ± 3° | 34 ± 3° | 32 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥11° | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | ||
| Подавление первого бокового лепестка, дБ | ≥15 | ||
| Электрический наклон | 0–10° | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 дБм (2×43 дБм) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 250 Вт | ||
| Блок RET | KRCU20D | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 7/16 (IEC 61169-4) |
| Размеры (В × Ш × Г) | 1400 × 396 × 190 мм |
| Размеры упаковки | 1630 × 490 × 320 мм |
| Масса антенны | 17,8 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APX8-1722-1836: 1710–2170 МГц.
- Коэффициент усиления APX8-1722-1836 — 17,8 дБи; больше усиление — уже луч.
- Ширина луча APX8-1722-1836: в горизонтальной плоскости 33°, в вертикальной ≥11°.
- Наклон луча APX8-1722-1836: 0–10°.
- Под разъёмы APX8-1722-1836 (8×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APX8-1722-1836: Ø50–Ø115 мм.
- Габариты и масса APX8-1722-1836: 1400 × 396 × 190 мм, 17,8 кг.
Поставка и документы
KADAMM APX8-1722-1836 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится APX8-1722-1836?
Ø.50–Ø115 мм
Что нужно для подбора APX8-1722-1836?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX8-1722-1836.
Какие частоты поддерживает APX8-1722-1836?
Рабочая полоса APX8-1722-1836 — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
