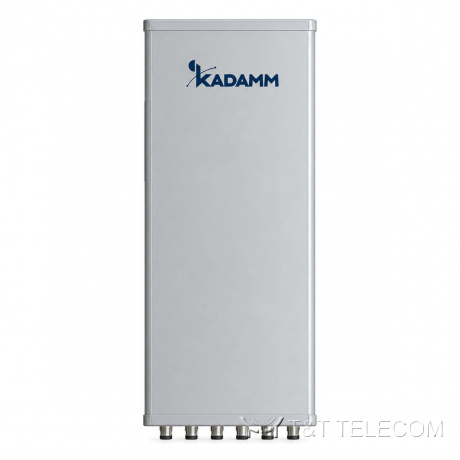

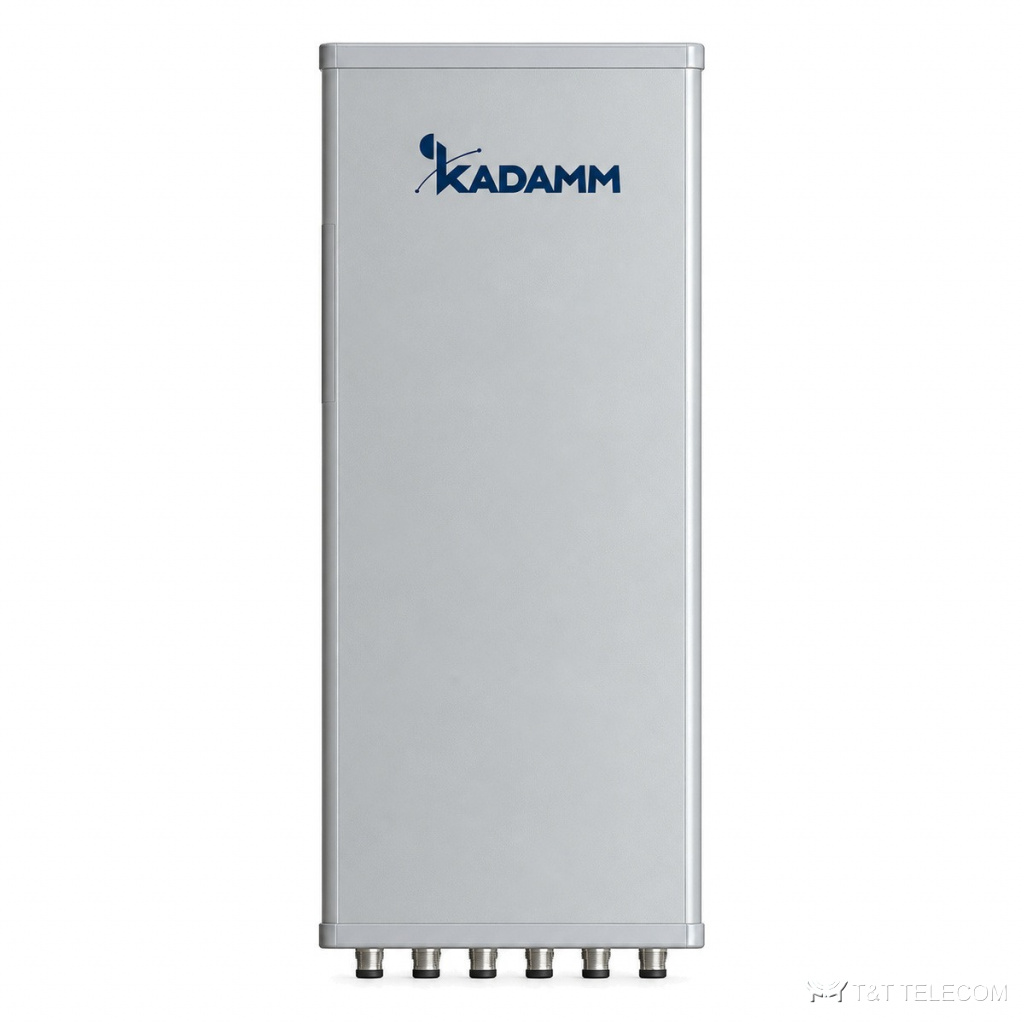

KADAMM K833172121 — трёхлучевая многолучевая секторная антенна 1710–2170 МГц, 21 дБи, 6 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K833172121 — многолучевая антенна базовой станции. K833172121 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K833172121: полоса 1710–2170 МГц; усиление 21 дБи; ширина луча 26°; поляризация ±45°; разъёмы 6×7-16 DIN; мощность до 200 Вт.
Область применения
- Через K833172121 работают GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сельские и трассовые соты, где нужна дальность — K833172121.
- Модернизация площадок: замена старых антенн на K833172121 без смены опоры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2170 МГц |
| Коэффициент усиления, дБи | 21 (луч 0°) |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 26 (лучи: −30° 0° +30°)° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥18 |
| Подавление первого бокового лепестка, дБ | ≥ 16 |
| Поляризация | ±45° |
| Электрический наклон | 6° |
| КСВН | ≤1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1460 × 398 × 105 мм |
| Размеры упаковки | 1785 × 475 × 181 мм |
| Масса антенны | 20 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 600 / 155 / 715 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K833172121: 1710–2170 МГц.
- Усиление K833172121 — 21 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K833172121: в горизонтальной плоскости 26°, в вертикальной 6,5°.
- Наклон луча K833172121: 6°.
- Разъёмы K833172121 — 6×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж K833172121: Ø50–Ø115 мм; ветровая нагрузка 600 / 155 / 715 Н.
- Габариты и масса K833172121: 1460 × 398 × 105 мм, 20 кг.
Прежние обозначения K833172121 в документации: KADAMM K833172721. По любому из них поставляется эта модель.
Поставка и документы
Подберём KADAMM K833172121 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K833172121?
Рабочая полоса K833172121 — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K833172121?
6×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у K833172121?
21 дБи. Ширина луча — 26°.
