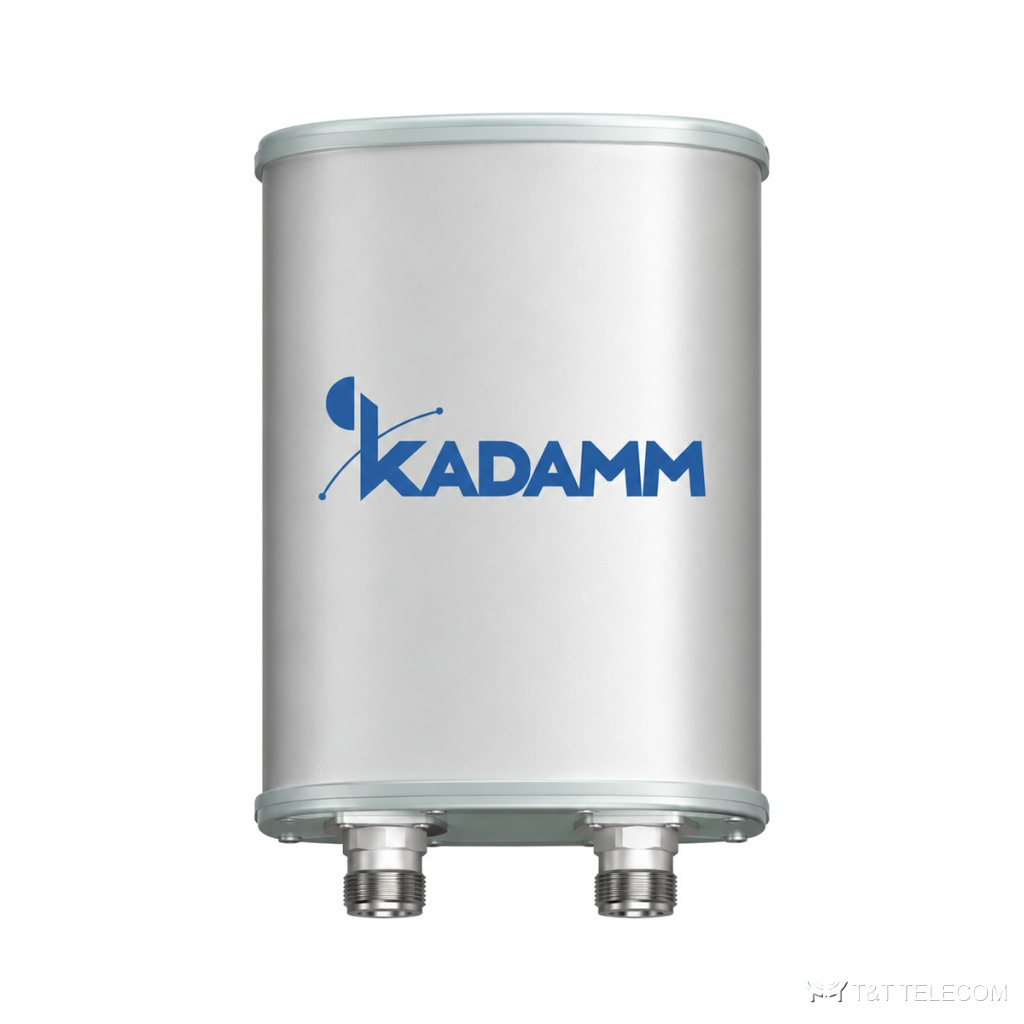

KADAMM K8811126F11 — панельная антенна малой соты с фиксированным наклоном. Задача K8811126F11 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K8811126F11: полоса 1710–2690 МГц; усиление 12,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 200 Вт.
Область применения
- Через K8811126F11 работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K8811126F11.
- Модернизация площадок: замена старых антенн на K8811126F11 без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Коэффициент усиления, дБи | 11 | 11,5 | 12 | 12,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 65° | 63° | 59° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 38° | 34° | 28° | 26° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 27 | 29 | 26 | 25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥20( ± 60°≥10) | ≥20( ± 60°≥10) | ≥20( ± 60°≥10) | ≥20( ± 60°≥7) |
| Поляризация | ±45° | |||
| Электрический наклон | 3° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 250 × 160 × 80 мм |
| Размеры упаковки | 335 × 225 × 165 мм |
| Масса антенны | 1,53 кг |
| Масса монтажного комплекта | 0,4 кг |
| Масса в упаковке | 2 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø75 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K8811126F11 — 1710–2690 МГц.
- Коэффициент усиления K8811126F11 — 12,5 дБи; больше усиление — уже луч.
- Ширина луча K8811126F11: в горизонтальной плоскости 65°, в вертикальной 38° / 34° / 28° / 26°.
- Наклон луча K8811126F11: 3°.
- Под разъёмы K8811126F11 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K8811126F11: Ø50–Ø75 мм.
- Габариты и масса K8811126F11: 250 × 160 × 80 мм, 1,53 кг.
Поставка и документы
Подберём KADAMM K8811126F11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K8811126F11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8811126F11.
Какие частоты поддерживает K8811126F11?
Рабочая полоса K8811126F11 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K8811126F11?
2×4.3-10. Другие исполнения — уточняйте при заказе.
