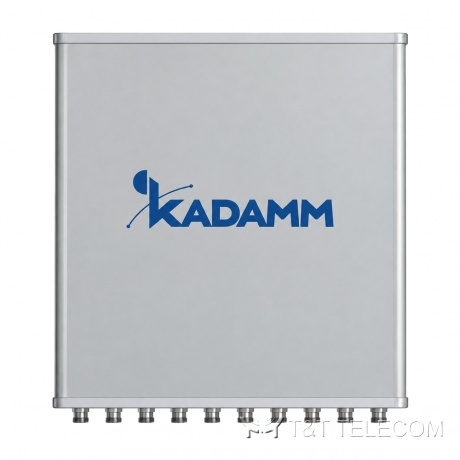

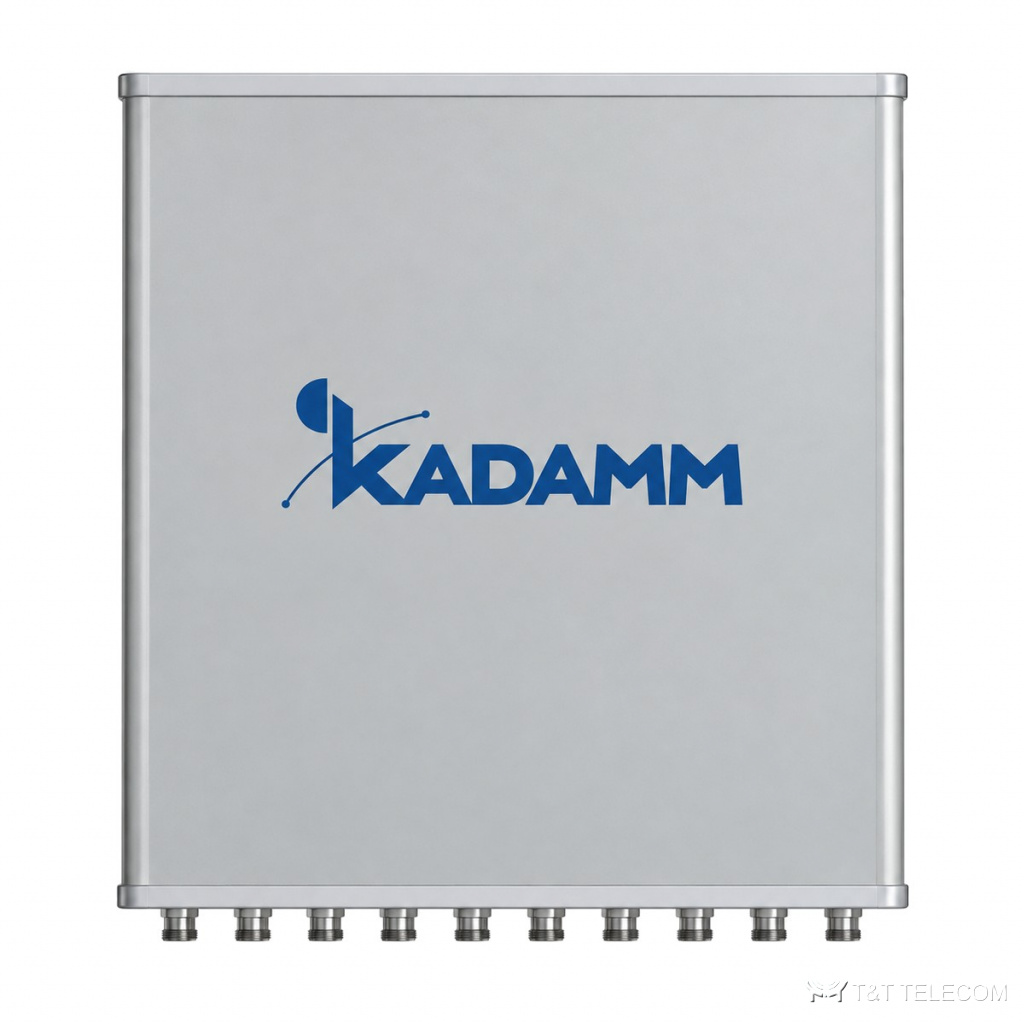

KADAMM K835182123 — пятилучевая многолучевая секторная антенна 1710–2170 МГц, 22,6 дБи, 10 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K835182123: многолучевая антенна базовой станции. Задача K835182123 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K835182123: полоса 1710–2170 МГц; усиление 22,6 дБи; ширина луча 12°; поляризация ±45°; разъёмы 10×7-16 DIN; мощность до 200 Вт.
Для каких задач
- Через K835182123 работают GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сельские и трассовые соты, где нужна дальность — K835182123.
- Добавление диапазонов на существующей площадке через порты K835182123.
Технические характеристики
| Параметр | 1710–1880 МГц | 1880–1920 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 1710–2170 МГц | ||
| Коэффициент усиления, дБи | 21,9 (луч 0°) | 22 (луч 0°) | 22,6 (луч 0°) |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | луч ±40°: 16 ± 1,0°; луч ±20°: 13 ± 0,6°; луч 0°: 12 ± 0,4° | луч ±40°: 14 ± 0,4°; луч ±20°: 12 ± 0,2°; луч 0°: 11 ± 0,1° | луч ±40°: 13 ± 1,4°; луч ±20°: 11 ± 0,7°; луч 0°: 10 ± 0,4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,7 ± 0,6° | 11,0 ± 0,3° | 10,4 ± 0,9° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 29 | более 29 | более 30 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (в основном направлении) | ||
| Подавление первого бокового лепестка, дБ | более 20 | более 22 | более 15 |
| Поляризация | ±45° | ||
| Электрический наклон | 6° | ||
| КСВН | менее 1,45 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 7/16 DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | 800 × 900 × 107 мм |
| Размеры упаковки | 1075 × 1015 × 205 мм |
| Масса антенны | 29 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 40 кг |
| Максимальная скорость ветра | 216 км/ч |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K835182123 — 1710–2170 МГц.
- Коэффициент усиления K835182123 — 22,6 дБи; больше усиление — уже луч.
- Ширина луча K835182123: в горизонтальной плоскости 12°, в вертикальной 11,7 ± 0,6° / 11,0 ± 0,3° / 10,4 ± 0,9°.
- Наклон луча K835182123: 6°.
- Разъёмы K835182123 — 10×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж K835182123: Ø50–Ø115 мм.
- Габариты и масса K835182123: 800 × 900 × 107 мм, 29 кг.
Поставка и документы
Подберём KADAMM K835182123 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K835182123?
Ø.50–Ø115 мм
Что нужно для подбора K835182123?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K835182123.
Какие частоты поддерживает K835182123?
Рабочая полоса K835182123 — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
