KADAMM K8820026F22 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 12,5 дБи, 4 порта, наклон 0°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

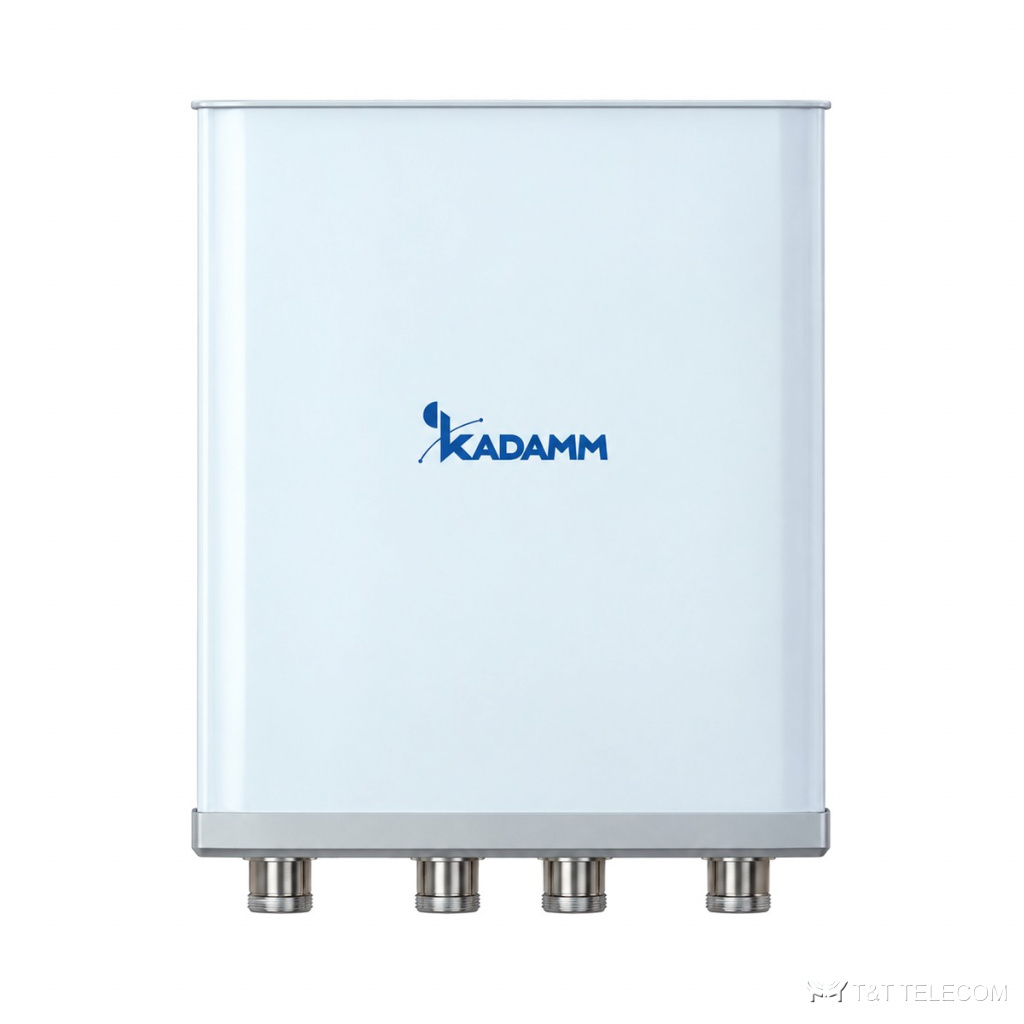

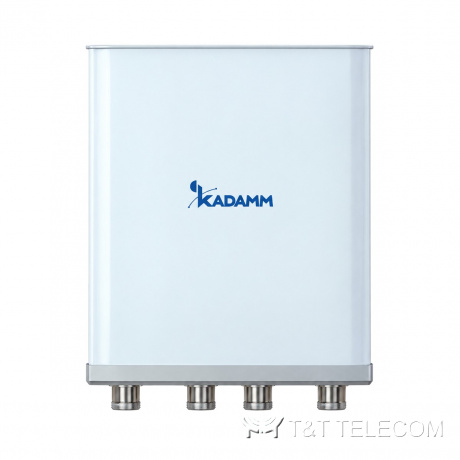

Модель KADAMM K8820026F22 — панельная антенна малой соты с фиксированным наклоном. K8820026F22 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K8820026F22: полоса 698–960 МГц и 1710–2690 МГц; усиление 12,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 150 Вт.
Область применения
- Через K8820026F22 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K8820026F22.
- Модернизация площадок: замена старых антенн на K8820026F22 без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–824 МГц | 824–960 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Коэффициент усиления, дБи | 10,5 ± 1 | 11,2 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 39° | 34° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 ≥21 ≥24 | |
| Поляризационная развязка (кроссполяризационная), дБ | типовое ≥15( ± 60°≥8) | |
| Электрический наклон | 0° | |
| КСВН | менее 1,8 | |
| Развязка между входами одной системы, дБ | ≥21 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |
| Грозозащита | Заземление по постоянному току | |
Система 1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2690 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Коэффициент усиления, дБи | 11,5 ± 1 | 12,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69° | 64° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 19° | 16° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 ≥21 ≥24 | |
| Поляризационная развязка (кроссполяризационная), дБ | типовое ≥15( ± 60°≥8) | |
| Электрический наклон | 0° | |
| КСВН | менее 1,8 | |
| Развязка между входами одной системы, дБ | ≥21 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 449 × 300 × 90 мм |
| Размеры упаковки | 640 × 355 × 150 мм |
| Масса антенны | 3,7 кг |
| Масса монтажного комплекта | 1,4 кг |
| Масса в упаковке | 6 кг |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K8820026F22: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K8820026F22 — 12,5 дБи; больше усиление — уже луч.
- Ширина луча K8820026F22: в горизонтальной плоскости 65°/65°, в вертикальной 39° / 34°.
- Наклон луча K8820026F22: 0°.
- Разъёмы K8820026F22 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K8820026F22: Ø50–Ø115 мм.
- Габариты и масса K8820026F22: 449 × 300 × 90 мм, 3,7 кг.
Поставка и документы
Поставляем KADAMM K8820026F22 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K8820026F22?
Ø.50–Ø115 мм
Что нужно для подбора K8820026F22?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8820026F22.
Какие частоты поддерживает K8820026F22?
Рабочая полоса K8820026F22 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K8820026F22 — техническое описание 585.43 КБ
