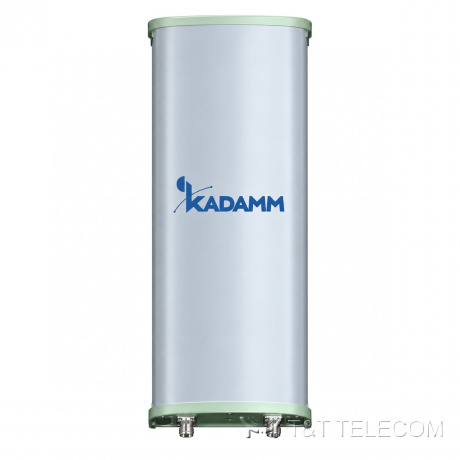

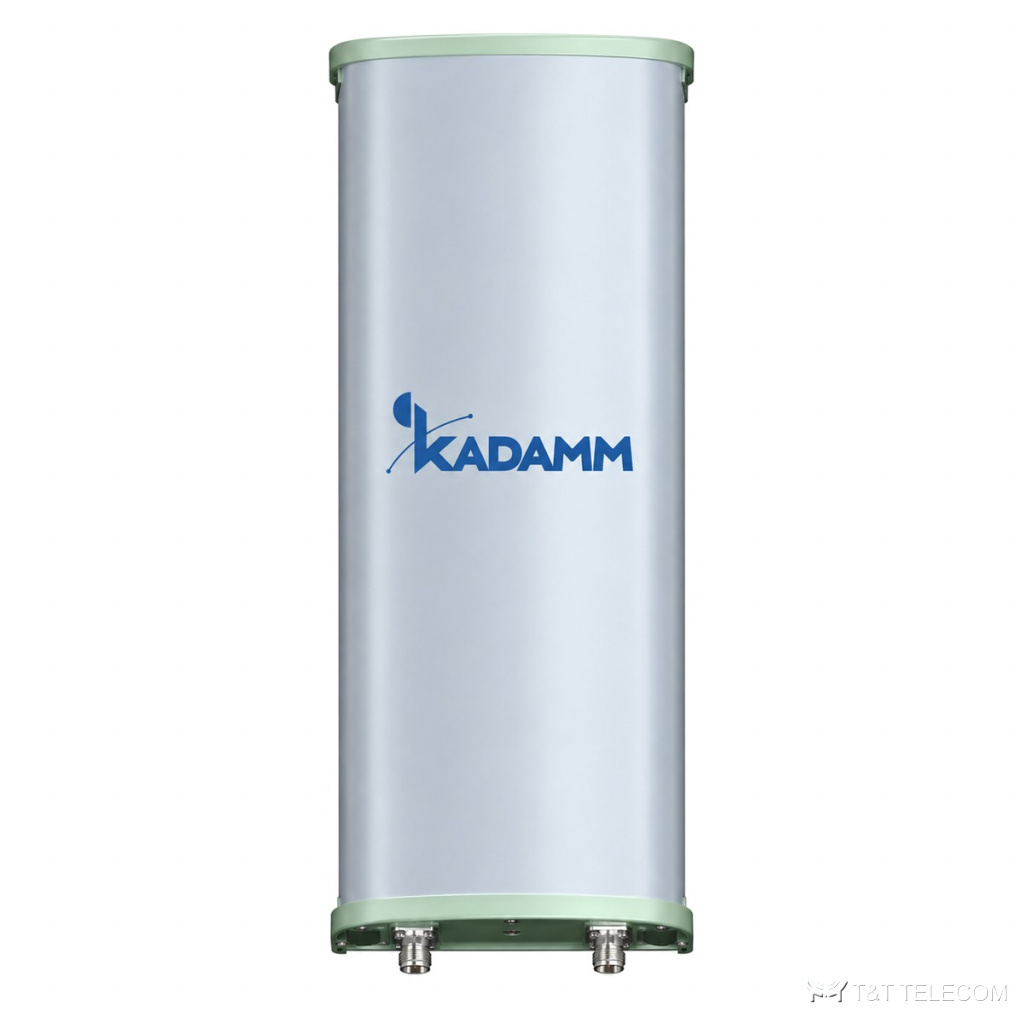

KADAMM K8811136F21 — однодиапазонная секторная антенна 1710–2690 МГц, 15,8 дБи, 2 порта, наклон 3°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K8811136F21 — панельная антенна малой соты с фиксированным наклоном. Задача K8811136F21 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K8811136F21: полоса 1710–2690 МГц; усиление 15,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 200 Вт.
Для каких задач
- Полоса K8811136F21 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K8811136F21 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K8811136F21.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Направления лучей по азимуту | 66 ± 3° | 63 ± 2° | 61 ± 2° | 59 ± 1° |
| Коэффициент усиления, дБи | 15,3 ± 0,3 | 15,6 ± 0,3 | 15,8 ± 0,3 | 15,6 ± 0,4 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,1 ± 0,9° | 12,6 ± 1,2° | 11,1 ± 0,5° | 10,2 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 30 | более 28 | более 28 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥20 (при ±60°: ≥12) | ≥22 (при ±60°: ≥10) | ≥20 (при ±60°: ≥10) | ≥22 (при ±60°: ≥10) |
| Подавление первого бокового лепестка, дБ | более 17 | более 18 | более 17 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 3° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 650 × 160 × 80 мм |
| Размеры упаковки | 1145 × 215 × 155 мм |
| Масса антенны | 3,4 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 8,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 112 / 40 / 133 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø75 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K8811136F21: 1710–2690 МГц.
- Коэффициент усиления K8811136F21 — 15,8 дБи; больше усиление — уже луч.
- Ширина луча K8811136F21: в горизонтальной плоскости 65°, в вертикальной 14,1 ± 0,9° / 12,6 ± 1,2° / 11,1 ± 0,5° / 10,2 ± 0,3°.
- Наклон луча K8811136F21: 3°.
- Разъёмы K8811136F21 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K8811136F21: Ø50–Ø75 мм; ветровая нагрузка 112 / 40 / 133 Н.
- Габариты и масса K8811136F21: 650 × 160 × 80 мм, 3,4 кг.
Поставка и документы
KADAMM K8811136F21 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает K8811136F21?
Рабочая полоса K8811136F21 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K8811136F21?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K8811136F21?
15,8 дБи. Ширина луча — 65°.
