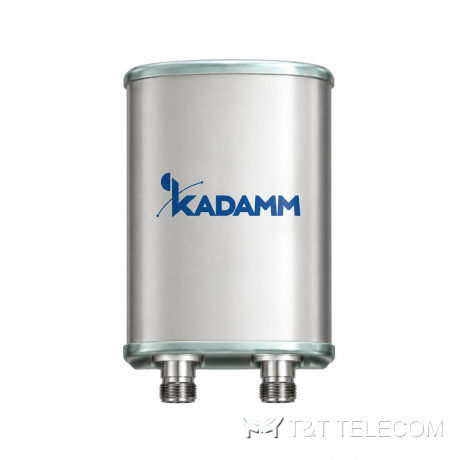

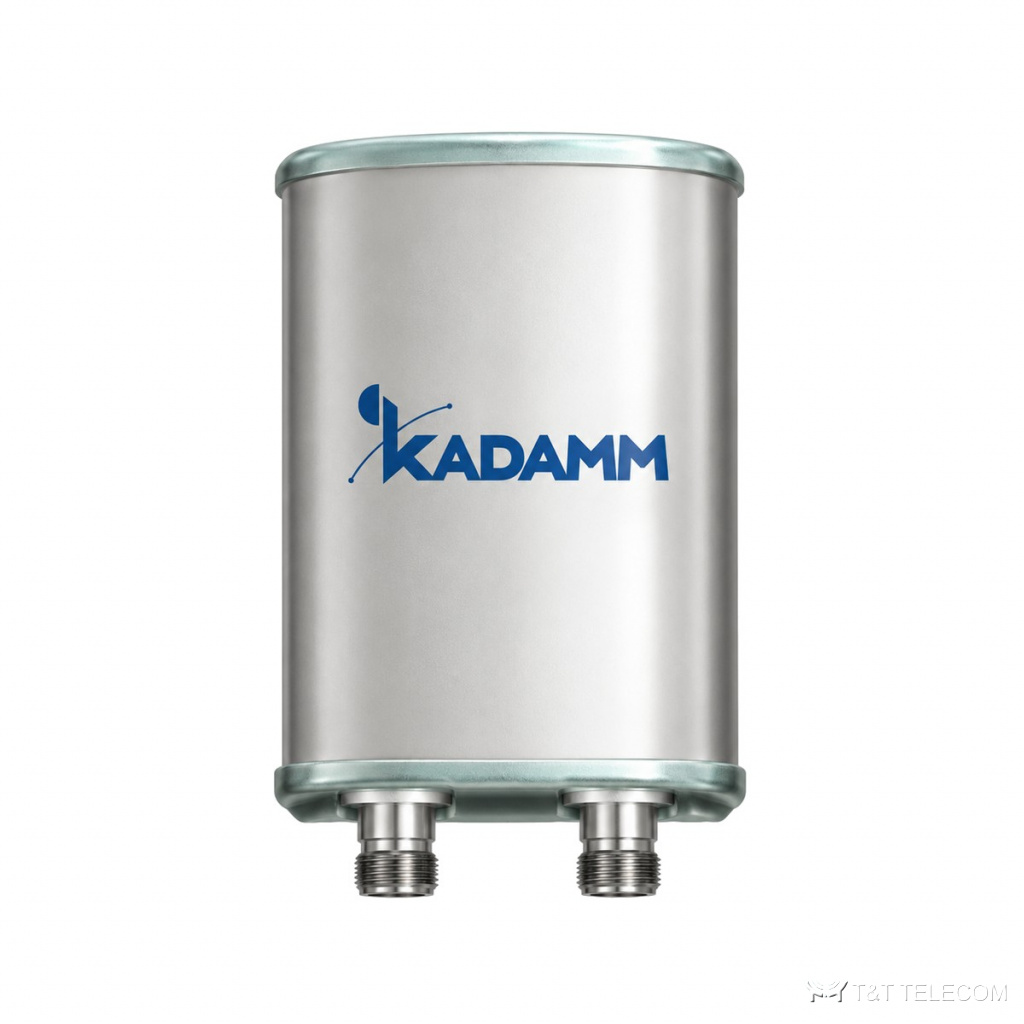

KADAMM K8811136F33 — двухдиапазонная секторная антенна 1710–2690 / 3300–3800 МГц, 12,5 дБи, 2 порта, наклон 0°

KADAMM K8811136F33 — двухдиапазонная секторная антенна 1710–2690 / 3300–3800 МГц, 12,5 дБи, 2 порта, наклон 0°
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM K8811136F33 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM K8811136F33 — панельная антенна малой соты с фиксированным наклоном. На мачте или крыше K8811136F33 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K8811136F33: полоса 1710–2690 МГц и 3300–3800 МГц; усиление 12,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 200 Вт.

Где применяют

  • Диапазоны K8811136F33: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
  • Сельские и трассовые соты, где нужна дальность — K8811136F33.
  • Добавление диапазонов на существующей площадке через порты K8811136F33.

Технические характеристики

Система 1710–2690 МГц

Параметр1710–1990 МГц1920–2200 МГц2200–2500 МГц2500–2690 МГц
Поляризация±45°
Направления лучей по азимуту67 ± 5°65 ± 5°63 ± 5°60 ± 5°
Коэффициент усиления, дБи10,5 ± 0,511 ± 0,511,8 ± 0,512 ± 0,5
Ширина ДН по уровню −3 дБ, вертикальная плоскость38 ± 3°36 ± 3°32 ± 3°30 ± 3°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 24более 25более 24более 25
Поляризационная развязка (кроссполяризационная), дБболее 15(0°)
Электрический наклон0°
КСВН≤1,5
Развязка между входами одной системы, дБ≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)200 Вт
ГрозозащитаЗаземление по постоянному току

Система 3300–3800 МГц

Параметр3300–3600 МГц3600–3800 МГц
Поляризация±45°
Направления лучей по азимуту66 ± 4°63 ± 4°
Коэффициент усиления, дБи11,8 ± 0,512,5 ± 0,5
Ширина ДН по уровню −3 дБ, вертикальная плоскость25 ± 3°20 ± 3°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 24более 25
Поляризационная развязка (кроссполяризационная), дБболее 15(0°)
Электрический наклон0°
КСВН≤1,5
Развязка между входами одной системы, дБ≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)150 Вт
ГрозозащитаЗаземление по постоянному току

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы2 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)405 × 160 × 80 мм
Размеры упаковки586 × 225 × 170 мм
Масса антенны2,2 кг
Масса монтажного комплекта1,5 кг
Масса в упаковке4,8 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)75 / 38 / 84 Н
Максимальная скорость ветра216 км/ч
Материал радомаНепластифицированный ПВХ (uPVC)
Цвет радомаСерый
Механический наклон0–15°
Рабочая температура−40…+60 °C
Крепление на трубуØ50–Ø115 мм

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой K8811136F33 — 1710–2690 МГц и 3300–3800 МГц.
  • Коэффициент усиления K8811136F33 — 12,5 дБи; больше усиление — уже луч.
  • Ширина луча K8811136F33: в горизонтальной плоскости 65°/65°, в вертикальной 38 ± 3° / 36 ± 3° / 32 ± 3° / 30 ± 3°.
  • Наклон луча K8811136F33: 0°.
  • Разъёмы K8811136F33 — 2×4.3-10; кабельные сборки готовят под них заранее.
  • Монтаж K8811136F33: Ø50–Ø115 мм; ветровая нагрузка 75 / 38 / 84 Н.
  • Габариты и масса K8811136F33: 405 × 160 × 80 мм, 2,2 кг.

Поставка и документы

Поставляем KADAMM K8811136F33 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у K8811136F33?
2×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K8811136F33?
12,5 дБи. Ширина луча — 65°/65°.

Как крепится K8811136F33?
Ø.50–Ø115 мм
