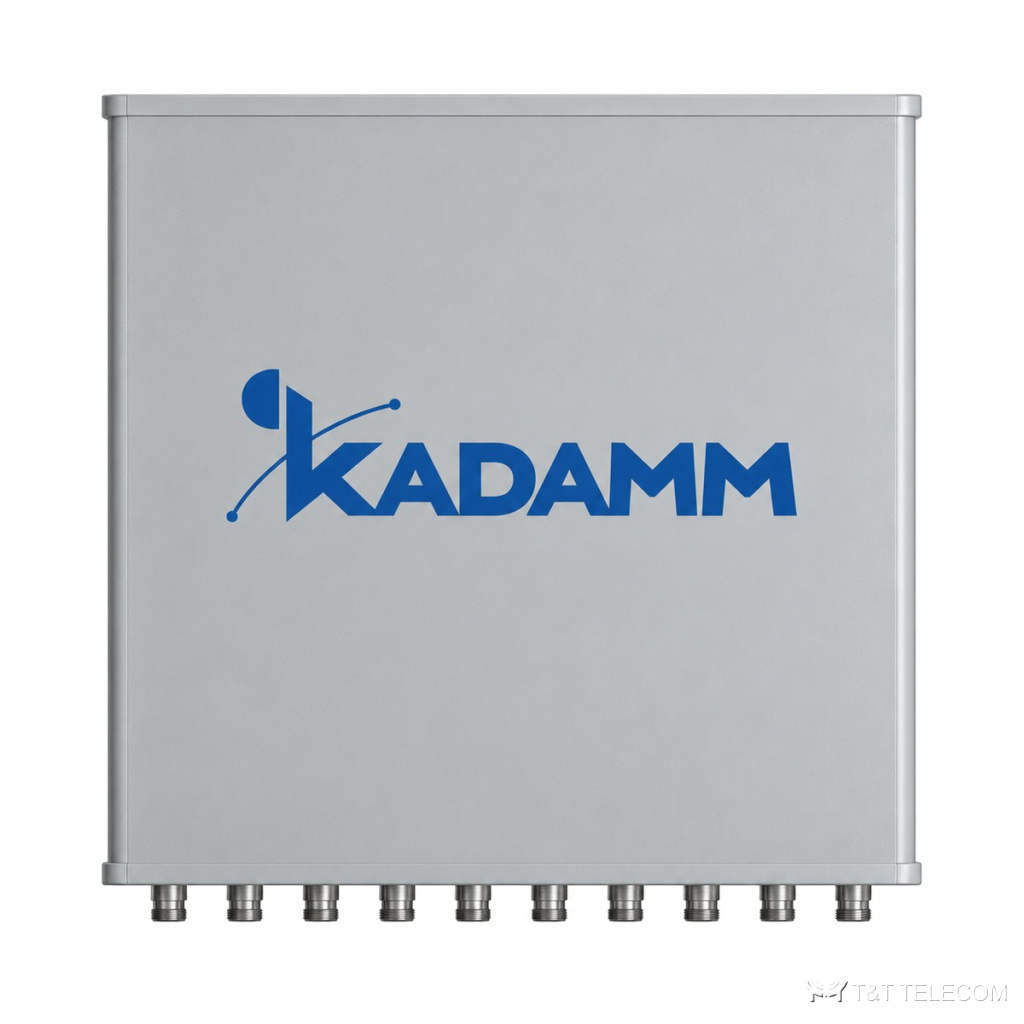

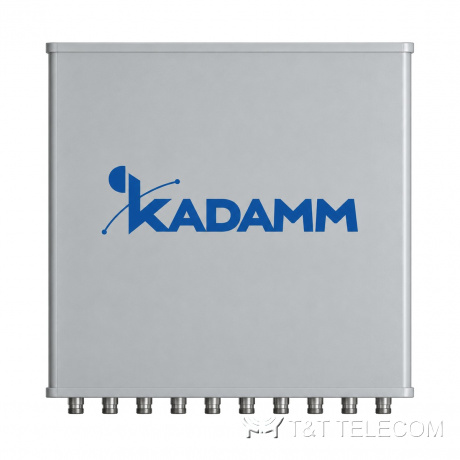

KADAMM K835172723 — пятилучевая многолучевая секторная антенна 5×1710–2690 МГц, 23,5 дБи, 10 портов

KADAMM K835172723 — пятилучевая многолучевая секторная антенна 5×1710–2690 МГц, 23,5 дБи, 10 портов
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM K835172723 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM K835172723 — многолучевая антенна базовой станции. На мачте или крыше K835172723 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K835172723: полоса 1710–2690 МГц; усиление 23,5 дБи; ширина луча 12°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 200 Вт.

Для каких задач

  • Через K835172723 работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
  • Сельские и трассовые соты, где нужна дальность — K835172723.
  • Добавление диапазонов на существующей площадке через порты K835172723.

Технические характеристики

Массив Y1/Y5: 2×1710–2690 МГц

Параметр1710–1990 МГц1920–2200 МГц2200–2490 МГц2490–2690 МГц
Поляризация±45°
Направления лучей по азимуту46 ± 3,0°40 ± 3,0°34 ± 2,2°30 ± 1,2°
Коэффициент усиления, дБи20,2 ± 0,521,1 ± 0,521,5 ± 0,620,5 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость17,2 ± 0,9°14,3 ± 1,5°11,1 ± 1,2°10,2 ± 0,5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость12,3 ± 0,6°11,4 ± 0,8°10,1 ± 0,6°9,0 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 27более 28более 27более 25
Поляризационная развязка (кроссполяризационная), дБболее 15
Подавление первого бокового лепестка, дБболее 16более 18более 15более 15
Электрический наклон6°
КСВН≤1,5
Развязка между входами одной системы, дБ≥25
Развязка между входами разных систем, дБ≥17
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)200 Вт
ГрозозащитаЗаземление по постоянному току

Массив Y2/Y4: 2×1710–2690 МГц

Параметр1710–1990 МГц1920–2200 МГц2200–2490 МГц2490–2690 МГц
Поляризация±45°
Направления лучей по азимуту22 ± 1,2°19 ± 1,0°17 ± 0,8°15 ± 0,5°
Коэффициент усиления, дБи21,4 ± 0,521,9 ± 0,622,2 ± 0,622,5 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость13,1 ± 0,8°12,1 ± 0,6°10,2 ± 0,6°9,0 ± 0,6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость12,7 ± 0,6°11,6 ± 0,7°10,0 ± 0,6°8,7 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 29более 29более 27более 27
Поляризационная развязка (кроссполяризационная), дБболее 15
Подавление первого бокового лепестка, дБболее 17более 17более 15более 15
Электрический наклон6°
КСВН≤1,5
Развязка между входами одной системы, дБ≥25
Развязка между входами разных систем, дБ≥17
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)200 Вт
ГрозозащитаЗаземление по постоянному току

Массив Y3: 1710–2690 МГц

Параметр1710–1990 МГц1920–2200 МГц2200–2490 МГц2490–2690 МГц
Поляризация±45°
Направления лучей по азимуту0 ± 0,5°
Усиление во всём диапазоне наклонов, дБи22,2 ± 0,422,5 ± 0,322,7 ± 0,423,5 ± 0,3
Ширина ДН по уровню −3 дБ, горизонтальная плоскость12,1 ± 0,7°11,0 ± 0,7°10,1 ± 0,4°9,1 ± 0,4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость12,6 ± 0,6°11,6 ± 0,6°10,0 ± 0,7°8,7 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 28более 28более 29более 29
Поляризационная развязка (кроссполяризационная), дБболее 15
Подавление первого бокового лепестка, дБболее 17более 17более 15более 15
Электрический наклон6°
КСВНменее 1,5
Развязка между входами одной системы, дБ≥25
Развязка между входами разных систем, дБ≥17
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Максимальная мощность на порт (при 50 °C)200 Вт
ГрозозащитаЗаземление по постоянному току

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы10 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)800 × 900 × 107 мм
Размеры упаковки1085 × 1020 × 205 мм
Масса антенны25 кг
Масса монтажного комплекта5,4 кг
Масса в упаковке35,7 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)780 / 100 / 900 Н
Максимальная скорость ветра216 км/ч
Материал радомаASA-пластик
Цвет радомаСерый
Механический наклон0–10°
Рабочая температура−40…+60 °C
Крепление на трубуØ50–Ø115 мм

Как подобрать

  • Сверьте частоты своей сети с полосой K835172723 — 1710–2690 МГц.
  • Усиление K835172723 — 23,5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча K835172723: в горизонтальной плоскости 12°, в вертикальной 12,3 ± 0,6° / 11,4 ± 0,8° / 10,1 ± 0,6° / 9,0 ± 0,6°.
  • Наклон луча K835172723: 6°.
  • Под разъёмы K835172723 (10×4.3-10) подбирают джамперы и переходы.
  • Монтаж K835172723: Ø50–Ø115 мм; ветровая нагрузка 780 / 100 / 900 Н.
  • Габариты и масса K835172723: 800 × 900 × 107 мм, 25 кг.

Поставка и документы

Поставляем KADAMM K835172723 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у K835172723?
23,5 дБи. Ширина луча — 12°.

Как крепится K835172723?
Ø.50–Ø115 мм

Что нужно для подбора K835172723?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K835172723.
