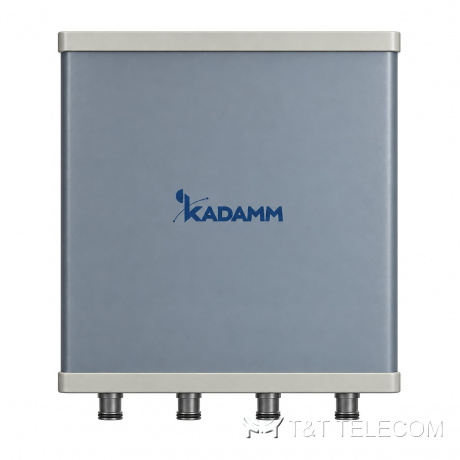

KADAMM K8811136F31 — трёхдиапазонная секторная антенна 2×1710–2690 / 3300–3800 МГц, 13 дБи, 4 порта, наклон 3°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

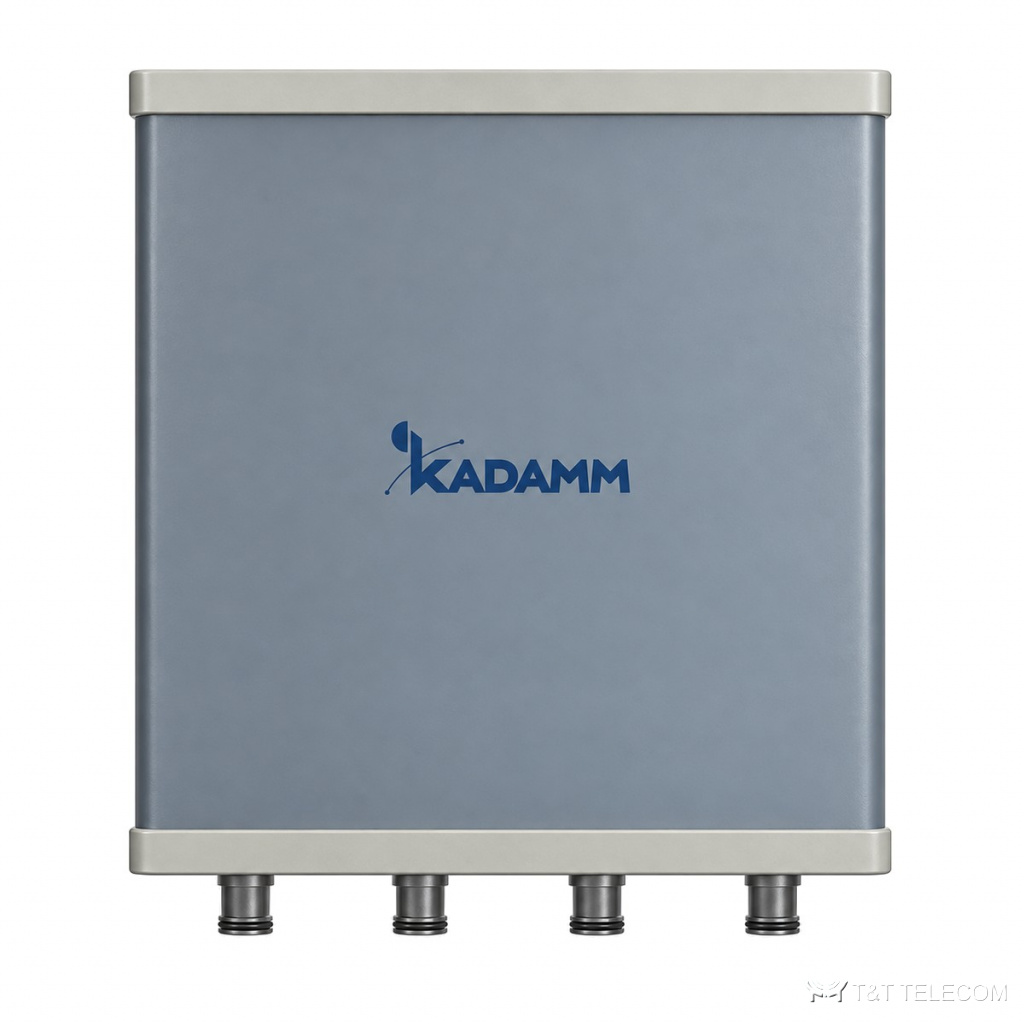

KADAMM K8811136F31 — панельная антенна малой соты с фиксированным наклоном. На мачте или крыше K8811136F31 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K8811136F31: полоса 1710–2690 МГц и 3300–3800 МГц; усиление 13 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 200 Вт.
Область применения
- Полоса K8811136F31 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — K8811136F31.
- Добавление диапазонов на существующей площадке через порты K8811136F31.
Технические характеристики
Система 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | 67 ± 4° | 65 ± 5° | 63 ± 5° | 60 ± 5° |
| Коэффициент усиления, дБи | 12 ± 0,4 | 12,4 ± 0,4 | 12,6 ± 0,5 | 13 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 26 ± 3° | 21 ± 2° | 19 ± 2° | 18 ± 2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15(0°) | |||
| Электрический наклон | 3° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 3300–3800 МГц
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Направления лучей по азимуту | 67 ± 5° | 63 ± 4° |
| Коэффициент усиления, дБи | 12,1 ± 0,5 | 12,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 22,8 ± 3° | 21,5 ± 2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15(0°) | |
| Электрический наклон | 3° | |
| КСВН | ≤1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 345 × 220 × 100 мм |
| Размеры упаковки | 530 × 315 × 215 мм |
| Масса антенны | 2,7 кг |
| Масса монтажного комплекта | 1,5 кг |
| Масса в упаковке | 5 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | ASA-пластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K8811136F31: 1710–2690 МГц и 3300–3800 МГц.
- Коэффициент усиления K8811136F31 — 13 дБи; больше усиление — уже луч.
- Ширина луча K8811136F31: в горизонтальной плоскости 65°/65°, в вертикальной 26 ± 3° / 21 ± 2° / 19 ± 2° / 18 ± 2°.
- Наклон луча K8811136F31: 3°.
- Под разъёмы K8811136F31 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K8811136F31: Ø50–Ø115 мм.
- Габариты и масса K8811136F31: 345 × 220 × 100 мм, 2,7 кг.
Поставка и документы
KADAMM K8811136F31 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K8811136F31?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8811136F31.
Какие частоты поддерживает K8811136F31?
Рабочая полоса K8811136F31 — 1710–2690 МГц и 3300–3800 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K8811136F31?
4×4.3-10. Другие исполнения — уточняйте при заказе.
