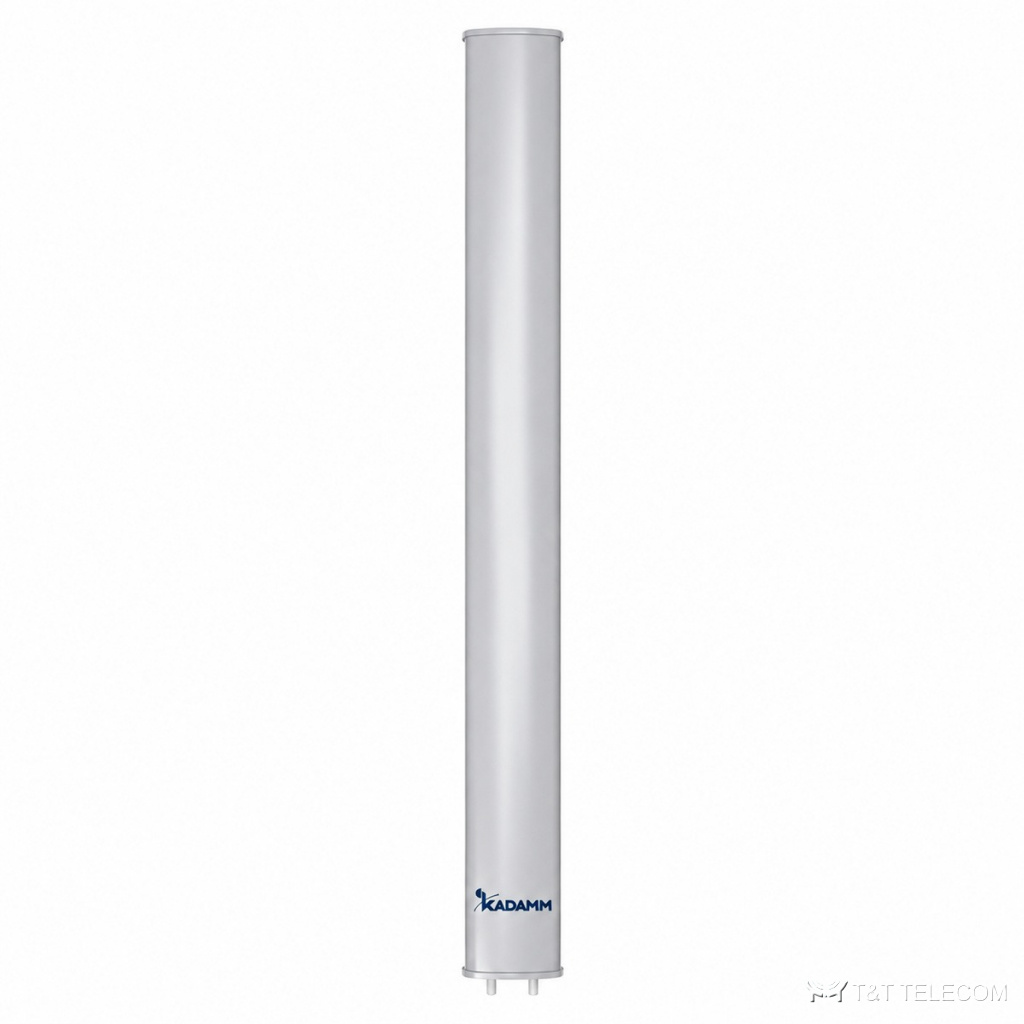

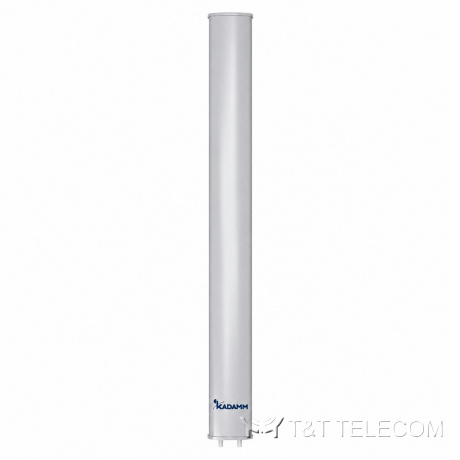

KADAMM APXX-1721-1865-MK — маскированная антенна базовой станции «колонна» 2×1710–2170 МГц, 17,5 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-1721-1865-MK — секторная панельная антенна для базовой станции. APXX-1721-1865-MK ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные APXX-1721-1865-MK: полоса 1710–2170 МГц; усиление 17,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до 250 Вт.
Где применяют
- Диапазоны APXX-1721-1865-MK: GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Макросоты городских и пригородных сетей — APXX-1721-1865-MK в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APXX-1721-1865-MK.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×1710–2170 МГц |
| Коэффициент усиления, дБи | 17,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7 ± 1° |
| Электрический наклон | 0–8°, регулируемый (тип привода — уточняйте у менеджера) |
| Подавление верхнего бокового лепестка, дБ | ≤−15 дБ |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Корпус | маскировочный, «квадратная колонна» |
| Размеры | Ø360 × 1800 мм |
| Размеры упаковки | 1920 × 610 × 635 мм |
| Масса антенны | 42 кг |
| Механическая подстройка | 0–10° |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | пластик или стеклопластик |
| Рабочая температура | −40…+60 °C |
| Монтаж | на конструкцию здания; монтажный комплект — уточняйте у менеджера |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APXX-1721-1865-MK: 1710–2170 МГц.
- Коэффициент усиления APXX-1721-1865-MK — 17,5 дБи; больше усиление — уже луч.
- Ширина луча APXX-1721-1865-MK: в горизонтальной плоскости 65°, в вертикальной 7 ± 1°.
- Наклон луча APXX-1721-1865-MK: 0–8°.
- Под разъёмы APXX-1721-1865-MK (4×7-16 DIN) подбирают джамперы и переходы.
- Габариты и масса APXX-1721-1865-MK: Ø360 × 1800 мм, 42 кг.
Поставка и документы
Подберём KADAMM APXX-1721-1865-MK под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APXX-1721-1865-MK?
4×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APXX-1721-1865-MK?
17,5 дБи. Ширина луча — 65°.
Что нужно для подбора APXX-1721-1865-MK?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-1721-1865-MK.
