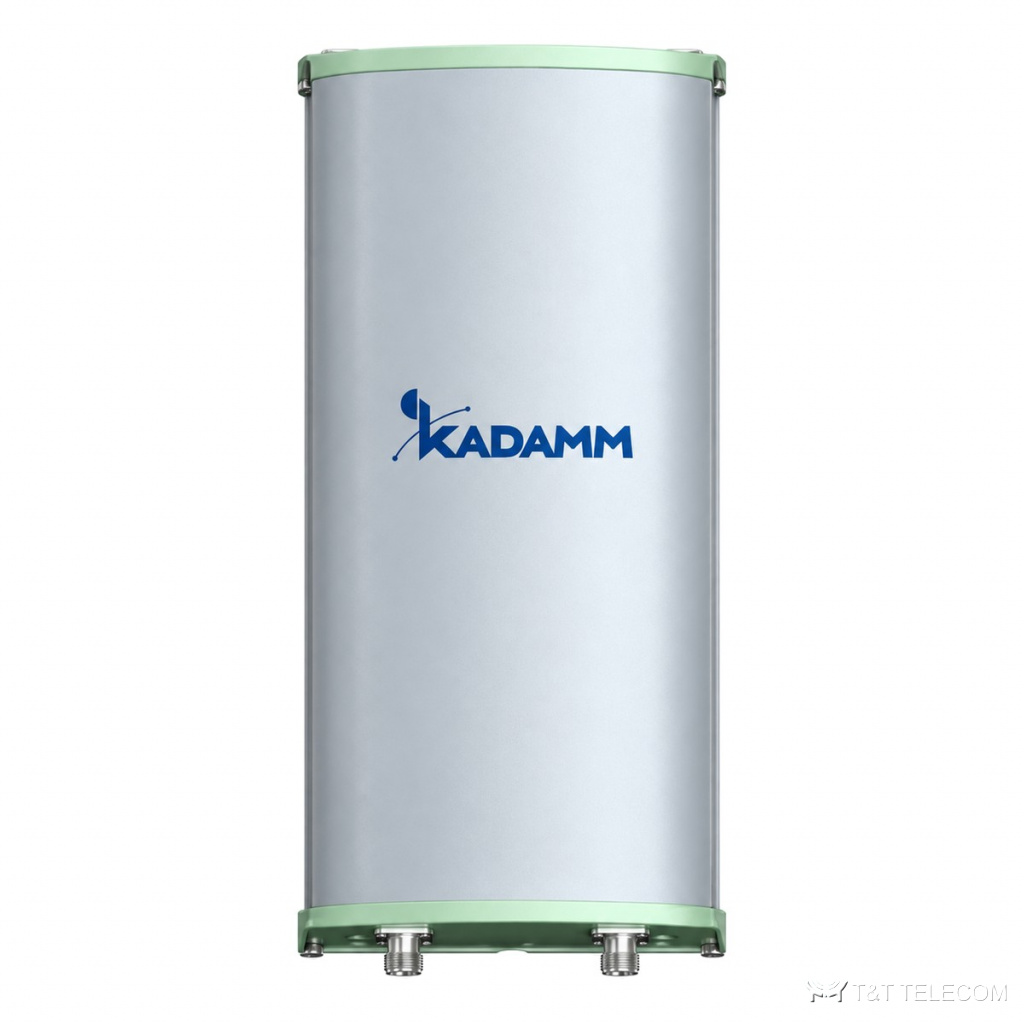

KADAMM K8820036F12 — трёхдиапазонная секторная антенна 698–960 / 1710–2690 / 3300–3800 МГц, 15,2 дБи, 2 порта, наклон 3°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K8820036F12: панельная антенна малой соты с фиксированным наклоном. Задача K8820036F12 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K8820036F12: полоса 698–960 МГц и 1710–2690 МГц и 3300–3800 МГц; усиление 15,2 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 250 Вт.
Где применяют
- Через K8820036F12 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — K8820036F12 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K8820036F12.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–824 МГц | 824–960 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Направления лучей по азимуту | 72 ± 5,6° | 68 ± 5,1° |
| Коэффициент усиления, дБи | 9,8 ± 0,5 | 10,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 41,3 ± 6,2° | 35,5 ± 3,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | |
| Электрический наклон | 3° | |
| КСВН | ≤1,7 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 / | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |
| Грозозащита | Заземление по постоянному току | |
Система 1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2690 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Направления лучей по азимуту | 67 ± 6,5° | 65 ± 6,1° |
| Коэффициент усиления, дБи | 12,9 ± 0,5 | 13,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18,5 ± 1,1° | 14,4 ± 1,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Электрический наклон | 3° | |
| КСВН | ≤1,7 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 / | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |
| Грозозащита | Заземление по постоянному току | |
Система 3300–3800 МГц
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Направления лучей по азимуту | 61 ± 5,1° | 59 ± 4,2° |
| Коэффициент усиления, дБи | 14,9 ± 0,5 | 15,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,3 ± 0,6° | 9,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Электрический наклон | 3° | |
| КСВН | ≤1,7 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 / | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 80 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 650 × 300 × 150 мм |
| Размеры упаковки | 1080 × 400 × 280 мм |
| Масса антенны | 8,4 кг |
| Масса монтажного комплекта | 14,5 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление | на стену |
Как подобрать
- Сверьте частоты своей сети с полосой K8820036F12 — 698–960 МГц и 1710–2690 МГц и 3300–3800 МГц.
- Усиление K8820036F12 — 15,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K8820036F12: в горизонтальной плоскости 65°/65°/65°, в вертикальной 41,3 ± 6,2° / 35,5 ± 3,2°.
- Наклон луча K8820036F12: 3°.
- Под разъёмы K8820036F12 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K8820036F12: на стену.
- Габариты и масса K8820036F12: 650 × 300 × 150 мм, 8,4 кг.
Поставка и документы
KADAMM K8820036F12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K8820036F12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8820036F12.
Какие частоты поддерживает K8820036F12?
Рабочая полоса K8820036F12 — 698–960 МГц и 1710–2690 МГц и 3300–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K8820036F12?
2×4.3-10. Другие исполнения — уточняйте при заказе.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K8820036F12 — техническое описание 749.49 КБ
