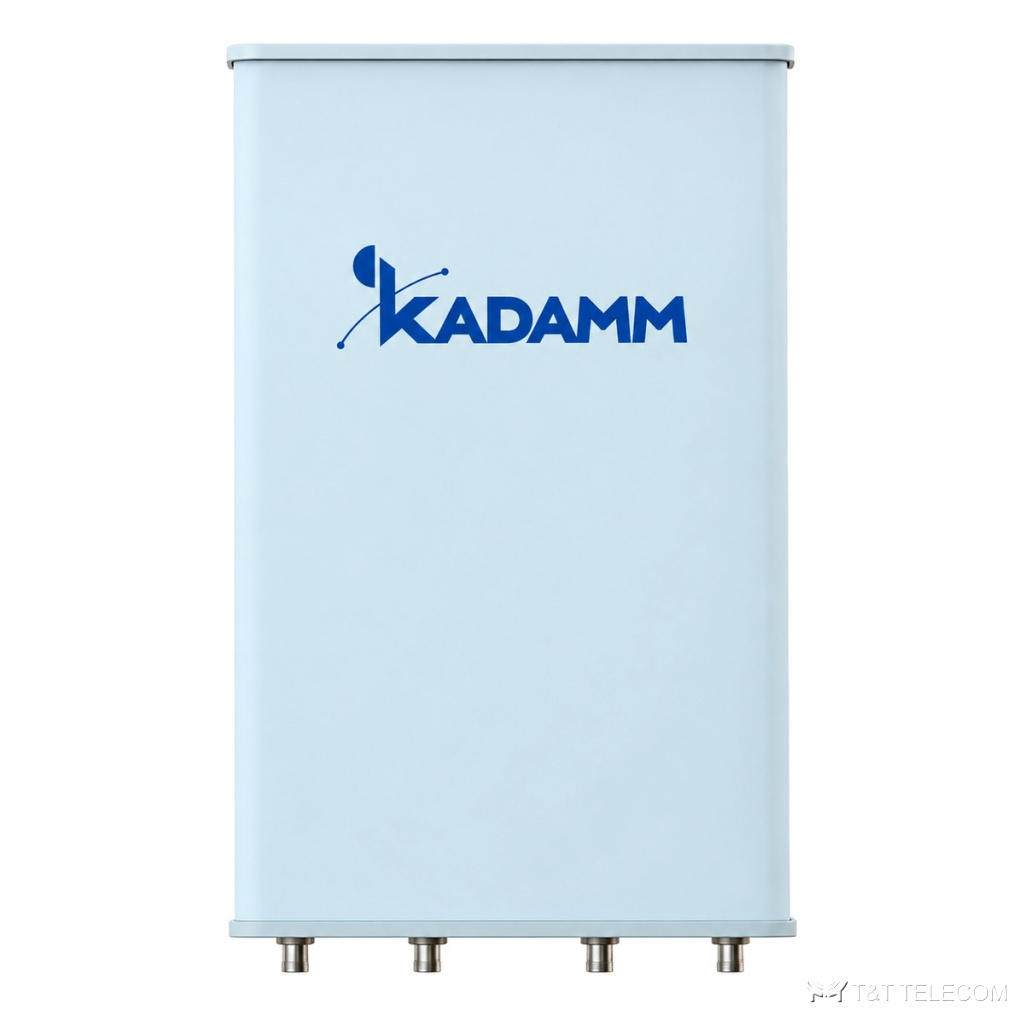

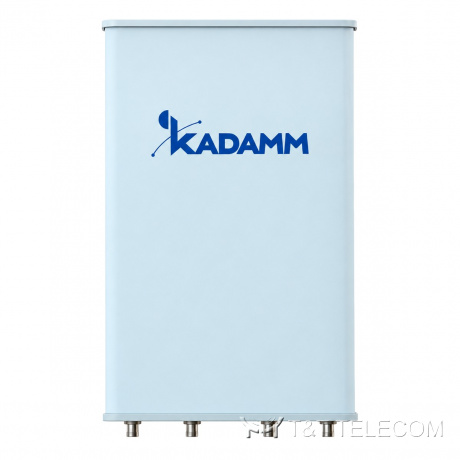

KADAMM K840046F22 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 12,5 дБи, 4 порта, наклон 0°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K840046F22: панельная антенна малой соты с фиксированным наклоном. Задача K840046F22 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K840046F22: полоса 698–960 МГц и 1710–2690 МГц; усиление 12,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 150 Вт.
Для каких задач
- Диапазоны K840046F22: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K840046F22.
- Модернизация площадок: замена старых антенн на K840046F22 без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–896 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Направления лучей по азимуту | 70 ± 3° | 67 ± 2° | 66 ± 2° |
| Коэффициент усиления, дБи | 9,3 ± 0,3 | 9,6 ± 0,4 | 10,5 ± 0,3 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 42 ± 4° | 40 ± 3° | 35 ± 4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 20 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 (при ±60°: более 10) | более 15 (при ±60°: более 10) | более 15 (при ±60°: более 10) |
| Электрический наклон | 0° | ||
| КСВН | менее 1,8 | ||
| Развязка между входами одной системы, дБ | ≥21 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Система 1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2300–2690 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Направления лучей по азимуту | 66 ± 8° | 62 ± 3° | 60 ± 6° |
| Коэффициент усиления, дБи | 11,8 ± 0,5 | 12,0 ± 0,3 | 12,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 26 ± 4° | 23 ± 2° | 18 ± 3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 15 (при ±60°: более 8) | более 15 (при ±60°: более 8) | более 16 (при ±60°: более 7) |
| Электрический наклон | 0° | ||
| КСВН | менее 1,8 | ||
| Развязка между входами одной системы, дБ | ≥21 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 453 × 500 × 158 мм |
| Размеры упаковки | 755 × 620 × 330 мм |
| Масса антенны | 9,2 кг |
| Масса монтажного комплекта | 2 кг |
| Масса в упаковке | 14,5 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K840046F22: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K840046F22 — 12,5 дБи; больше усиление — уже луч.
- Ширина луча K840046F22: в горизонтальной плоскости 65°/65°, в вертикальной 42 ± 4° / 40 ± 3° / 35 ± 4°.
- Наклон луча K840046F22: 0°.
- Под разъёмы K840046F22 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K840046F22: Ø50–Ø115 мм.
- Габариты и масса K840046F22: 453 × 500 × 158 мм, 9,2 кг.
Поставка и документы
Подберём KADAMM K840046F22 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K840046F22?
Ø.50–Ø115 мм
Что нужно для подбора K840046F22?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K840046F22.
Какие частоты поддерживает K840046F22?
Рабочая полоса K840046F22 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
