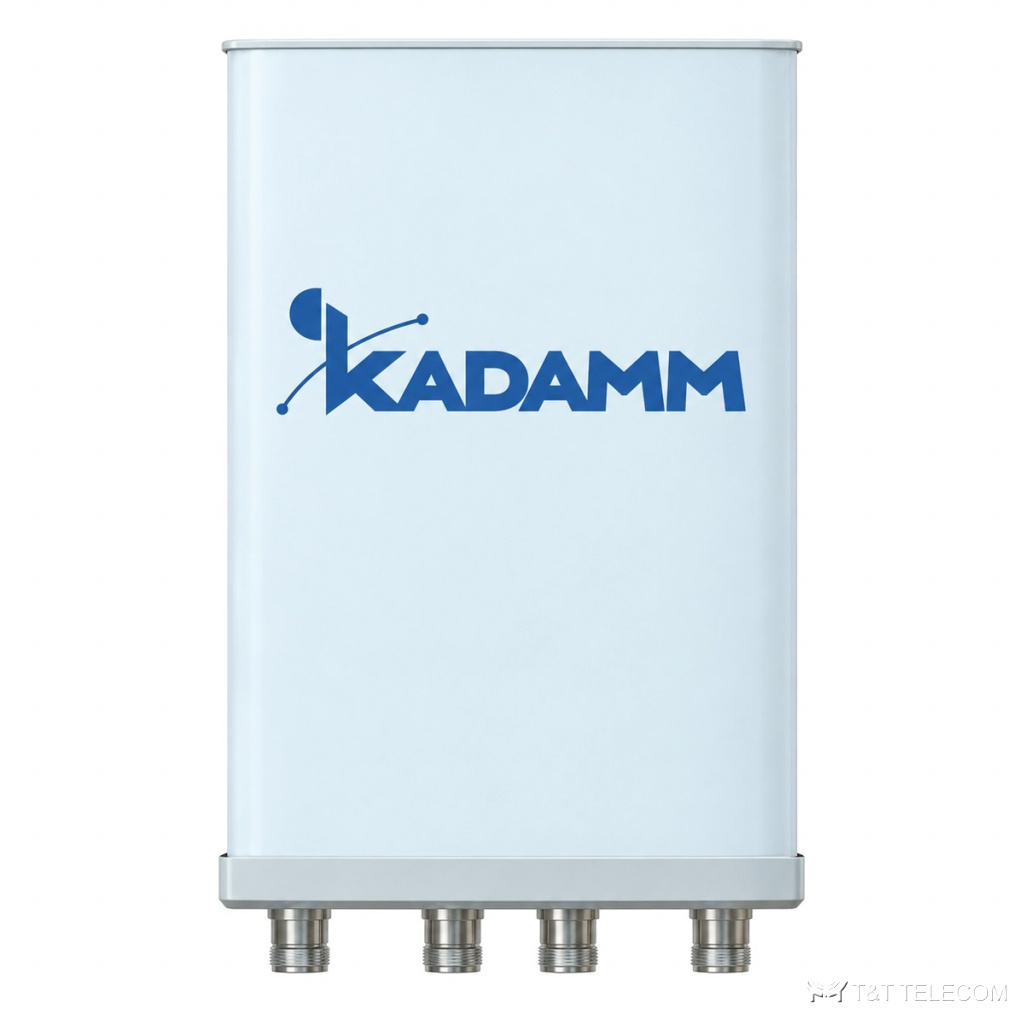

KADAMM K8811136F11 — двухдиапазонная секторная антенна 2×1710–2690 МГц, 9 дБи, 4 порта, наклон 0°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K8811136F11 — панельная антенна малой соты с фиксированным наклоном. На мачте или крыше K8811136F11 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K8811136F11: полоса 1710–2690 МГц; усиление 9 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 150 Вт.
Область применения
- Диапазоны K8811136F11: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K8811136F11.
- Добавление диапазонов на существующей площадке через порты K8811136F11.
Технические характеристики
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | |||
| Коэффициент усиления, дБи | 8 | 8,2 | 8,6 | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 65° | 62° | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 63° | 60° | 58° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 300 × 160 × 80 мм |
| Размеры упаковки | 380 × 225 × 165 мм |
| Масса антенны | 2,1 кг |
| Масса монтажного комплекта | 0,1 кг |
| Масса в упаковке | 2,8 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø75 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K8811136F11: 1710–2690 МГц.
- Усиление K8811136F11 — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K8811136F11: в горизонтальной плоскости 65°, в вертикальной 65° / 63° / 60° / 58°.
- Наклон луча K8811136F11: 0°.
- Разъёмы K8811136F11 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K8811136F11: Ø50–Ø75 мм.
- Габариты и масса K8811136F11: 300 × 160 × 80 мм, 2,1 кг.
Поставка и документы
Подберём KADAMM K8811136F11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K8811136F11?
Ø.50–Ø75 мм
Что нужно для подбора K8811136F11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8811136F11.
Какие частоты поддерживает K8811136F11?
Рабочая полоса K8811136F11 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
