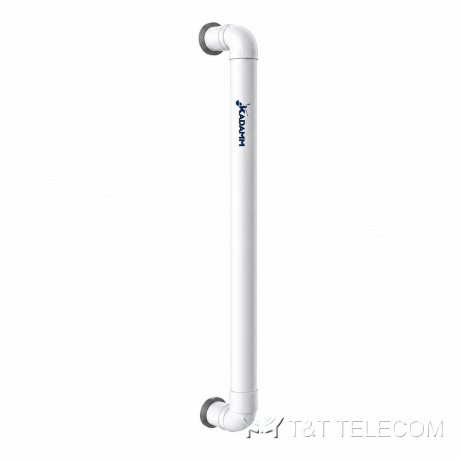

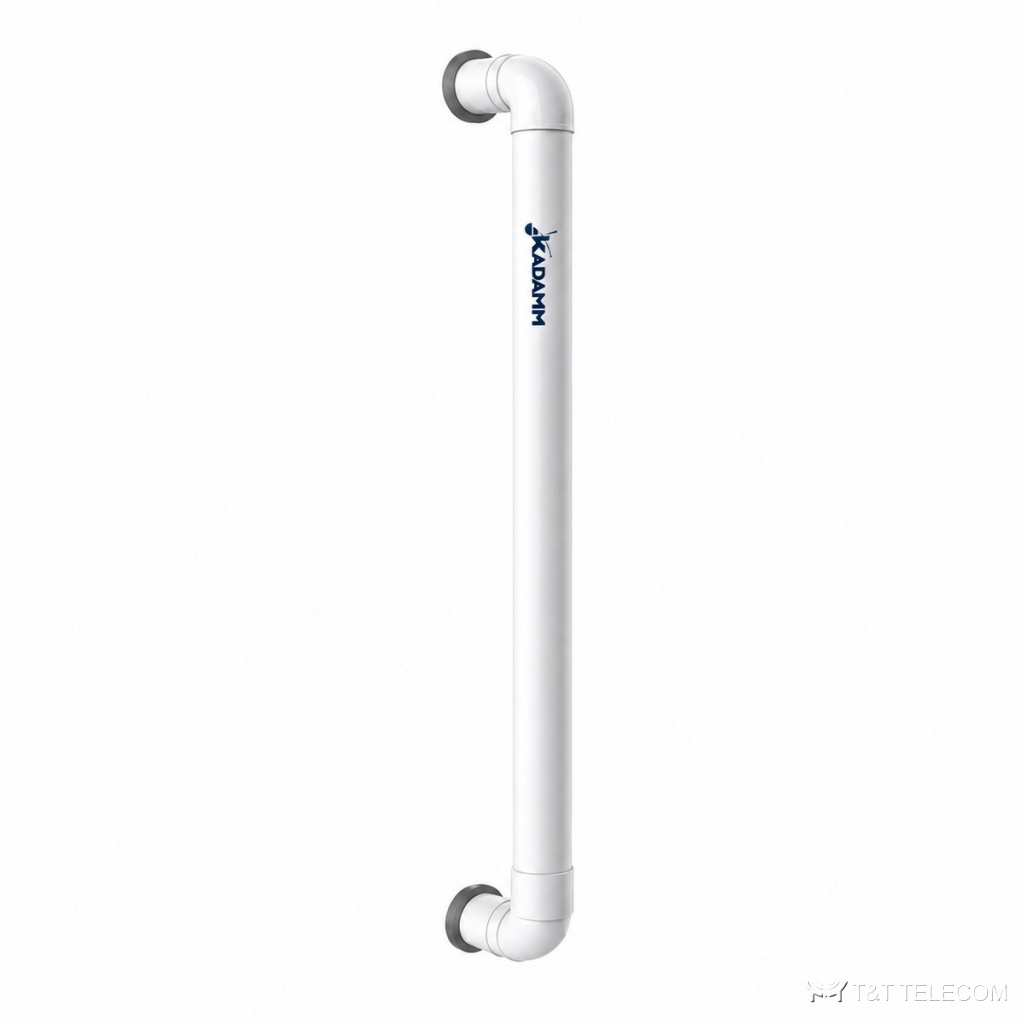

KADAMM APXX-1721-1865-MT — маскированная антенна базовой станции «водосточная труба» 2×1710–2170 МГц, 17,5 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-1721-1865-MT: секторная панельная антенна для базовой станции. Задача APXX-1721-1865-MT — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры APXX-1721-1865-MT: полоса 1710–2170 МГц; усиление 17,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до 250 Вт.
Для каких задач
- Полоса APXX-1721-1865-MT охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Макросоты городских и пригородных сетей — APXX-1721-1865-MT в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APXX-1721-1865-MT без смены опоры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×1710–2170 МГц |
| Коэффициент усиления, дБи | 17,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7 ± 1° |
| Электрический наклон | 0–8°, регулируемый (тип привода — уточняйте у менеджера) |
| Подавление верхнего бокового лепестка, дБ | ≤−16 дБ |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Корпус | маскировочный, «водосточная труба» |
| Размеры | Ø200 × 2800 мм |
| Размеры упаковки | 3775 × 540 × 385 мм |
| Масса антенны | 28 кг |
| Механическая подстройка | 0° (фиксированное) |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ПВХ |
| Рабочая температура | −40…+60 °C |
| Монтаж | на конструкцию здания; монтажный комплект — уточняйте у менеджера |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APXX-1721-1865-MT: 1710–2170 МГц.
- Коэффициент усиления APXX-1721-1865-MT — 17,5 дБи; больше усиление — уже луч.
- Ширина луча APXX-1721-1865-MT: в горизонтальной плоскости 65°, в вертикальной 7 ± 1°.
- Наклон луча APXX-1721-1865-MT: 0–8°.
- Под разъёмы APXX-1721-1865-MT (4×7-16 DIN) подбирают джамперы и переходы.
- Габариты и масса APXX-1721-1865-MT: Ø200 × 2800 мм, 28 кг.
Поставка и документы
Поставляем KADAMM APXX-1721-1865-MT по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APXX-1721-1865-MT?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-1721-1865-MT.
Какие частоты поддерживает APXX-1721-1865-MT?
Рабочая полоса APXX-1721-1865-MT — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у APXX-1721-1865-MT?
4×7-16 DIN. Другие исполнения — уточняйте при заказе.
