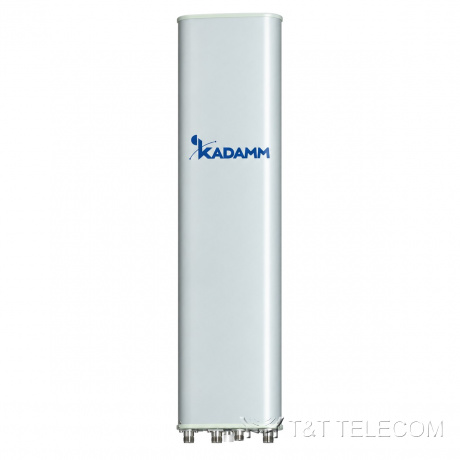

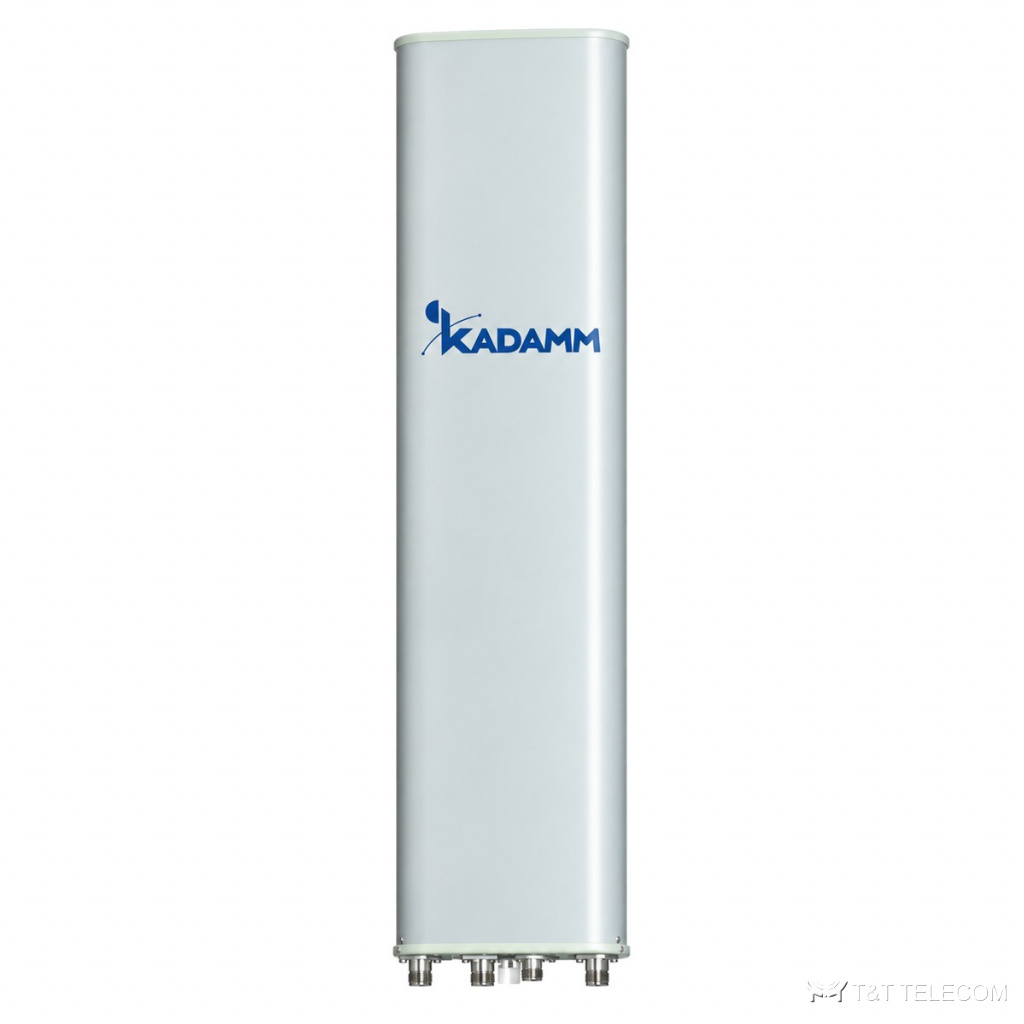

KADAMM K832809018 — двухлучевая многолучевая секторная антенна 790–960 МГц, 17,5 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K832809018 — многолучевая антенна базовой станции. На мачте или крыше K832809018 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K832809018: полоса 790–960 МГц; усиление 17,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K832809018: GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K832809018.
- Модернизация площадок: замена старых антенн на K832809018 без смены опоры.
Технические характеристики
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 МГц | ||
| Коэффициент усиления, дБи | 17,3 ± 0,4 | 17,4 ± 0,4 | 17,5 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 41 ± 2 (центр луча: ± 30°)° | 40 ± 2 (центр луча: ± 29°)° | 38 ± 2 (центр луча: ± 28°)° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5 ± 0,6° | 10,2 ± 0,6° | 9,6 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28(основная поляризация, 180°) | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 17 | более 16 | более 16 |
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 28 | ||
| Развязка между входами разных систем, дБ | луч/луч ≥16 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 499 × 178 мм |
| Размеры упаковки | 2550 × 620 × 330 мм |
| Масса антенны | 29,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 42 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1238 / 332 / 1306 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K832809018 — 790–960 МГц.
- Усиление K832809018 — 17,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K832809018: в горизонтальной плоскости 33°, в вертикальной 10,5 ± 0,6° / 10,2 ± 0,6° / 9,6 ± 0,5°.
- Наклон луча K832809018: 2–12°.
- Под разъёмы K832809018 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K832809018: Ø50–Ø115 мм; ветровая нагрузка 1238 / 332 / 1306 Н.
- Габариты и масса K832809018: 1980 × 499 × 178 мм, 29,5 кг.
Поставка и документы
KADAMM K832809018 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K832809018?
Ø.50–Ø115 мм
Что нужно для подбора K832809018?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K832809018.
Какие частоты поддерживает K832809018?
Рабочая полоса K832809018 — 790–960 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
