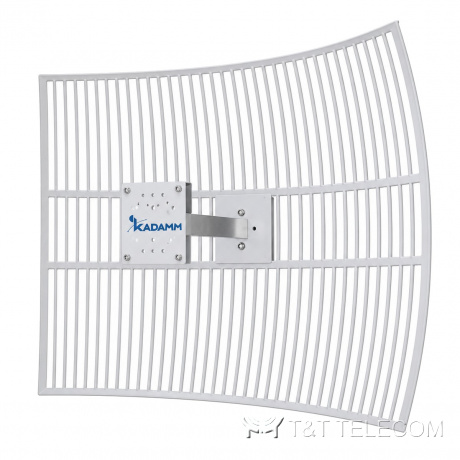

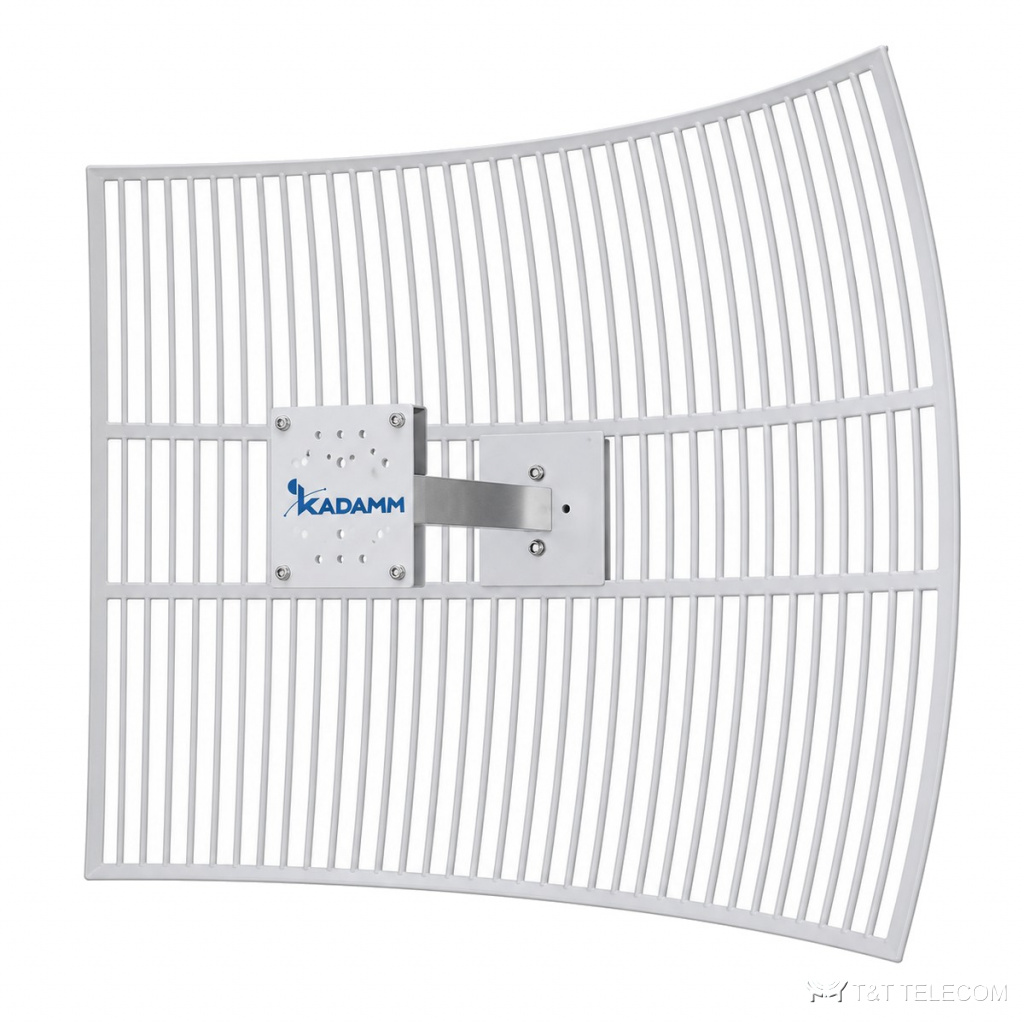

KADAMM K81809018P — сетчатая параболическая антенна 824–960 МГц, 18 дБи, 1 порт
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K81809018P: сетчатая параболическая антенна. Параболическая или рупорная антенна K81809018P применяется там, где нужна высокая направленность. Основные данные K81809018P: полоса 824–960 МГц; усиление 18 дБи; ширина луча 15°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Через K81809018P работают GSM-900 и LTE-900, ISM 868 МГц.
- Каналы связи с удалёнными объектами — K81809018P.
Технические характеристики
| Параметр | 824–896 МГц | 870–960 МГц |
|---|---|---|
| Диапазон частот | 824–960 МГц | |
| Коэффициент усиления, дБи | 17,5 | 18 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 15° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° | |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризация | Вертикальная | |
| КСВН | ≤1,5 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 100 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 1200 × 900 мм |
| Размеры упаковки | 700 × 540 × 200 мм |
| Масса антенны | 6,8 кг |
| Масса в упаковке | 7,4 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K81809018P: 824–960 МГц.
- Коэффициент усиления K81809018P — 18 дБи; больше усиление — уже луч.
- Ширина луча K81809018P: в горизонтальной плоскости 15°, в вертикальной 20°.
- Разъёмы K81809018P — 1×N; кабельные сборки готовят под них заранее.
- Монтаж K81809018P: Ø50–Ø115 мм.
- Габариты и масса K81809018P: 1200 × 900 мм, 6,8 кг.
Поставка и документы
Подберём KADAMM K81809018P под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K81809018P?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у K81809018P?
18 дБи. Ширина луча — 15°.
Как крепится K81809018P?
Ø.50–Ø115 мм
