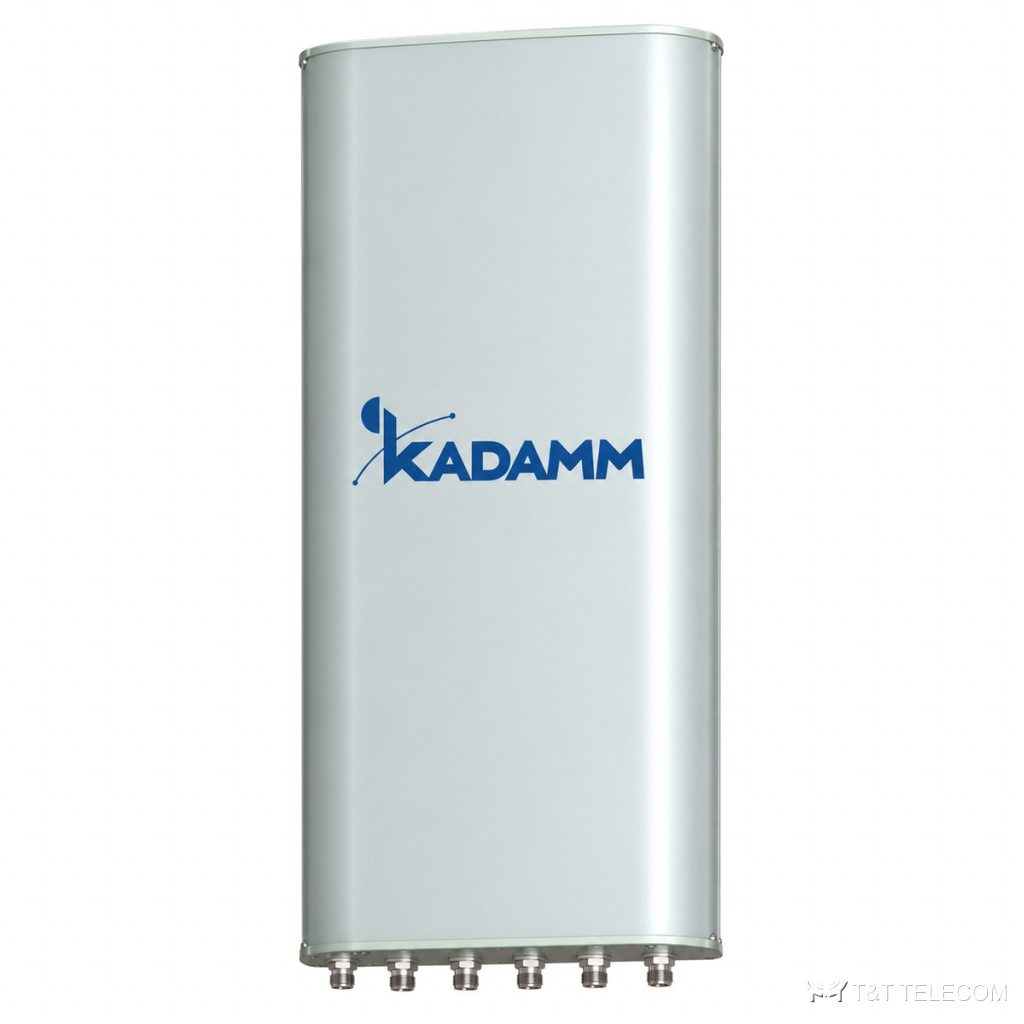

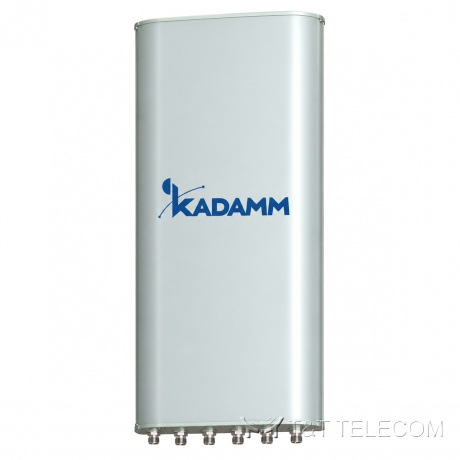

KADAMM K833172722 — трёхлучевая многолучевая секторная антенна 1710–2690 МГц, 21,5 дБи, 6 портов, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K833172722 — многолучевая антенна базовой станции. На мачте или крыше K833172722 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K833172722: полоса 1710–2690 МГц; усиление 21,5 дБи; ширина луча 30°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 150 Вт.
Область применения
- Диапазоны K833172722: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K833172722.
- Добавление диапазонов на существующей площадке через порты K833172722.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Направления лучей по азимуту | +39/0/−39° | +35/0/−35° | +31/0/−31° | +27/0/−27° |
| Усиление при среднем наклоне, дБи | 20 (луч 0°) | 20,7 (луч 0°) | 21,2 (луч 0°) | 21,5 (луч 0°) |
| Усиление во всём диапазоне наклонов, дБи | 19,8 (луч 0°) | 20,5 (луч 0°) | 20,9 (луч 0°) | 21,2 (луч 0°) |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | луч ±39°: 28°; луч 0°: 24° | луч ±35°: 25°; луч 0°: 21° | луч ±31°: 22°; луч 0°: 19° | луч ±27°: 19°; луч 0°: 17° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,3° | 7,7° | 6,8° | 6,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 19 | более 18 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–10° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 446 × 165 мм |
| Размеры упаковки | 1755 × 540 × 265 мм |
| Масса антенны | 24 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 34 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 642 / 170 / 683 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–20° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K833172722 — 1710–2690 МГц.
- Коэффициент усиления K833172722 — 21,5 дБи; больше усиление — уже луч.
- Ширина луча K833172722: в горизонтальной плоскости 30°, в вертикальной 8,3° / 7,7° / 6,8° / 6,0°.
- Наклон луча K833172722: 2–10°.
- Разъёмы K833172722 — 6×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K833172722: Ø50–Ø115 мм; ветровая нагрузка 642 / 170 / 683 Н.
- Габариты и масса K833172722: 1360 × 446 × 165 мм, 24 кг.
Поставка и документы
KADAMM K833172722 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K833172722?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K833172722.
Какие частоты поддерживает K833172722?
Рабочая полоса K833172722 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K833172722?
6×4.3-10. Другие исполнения — уточняйте при заказе.
