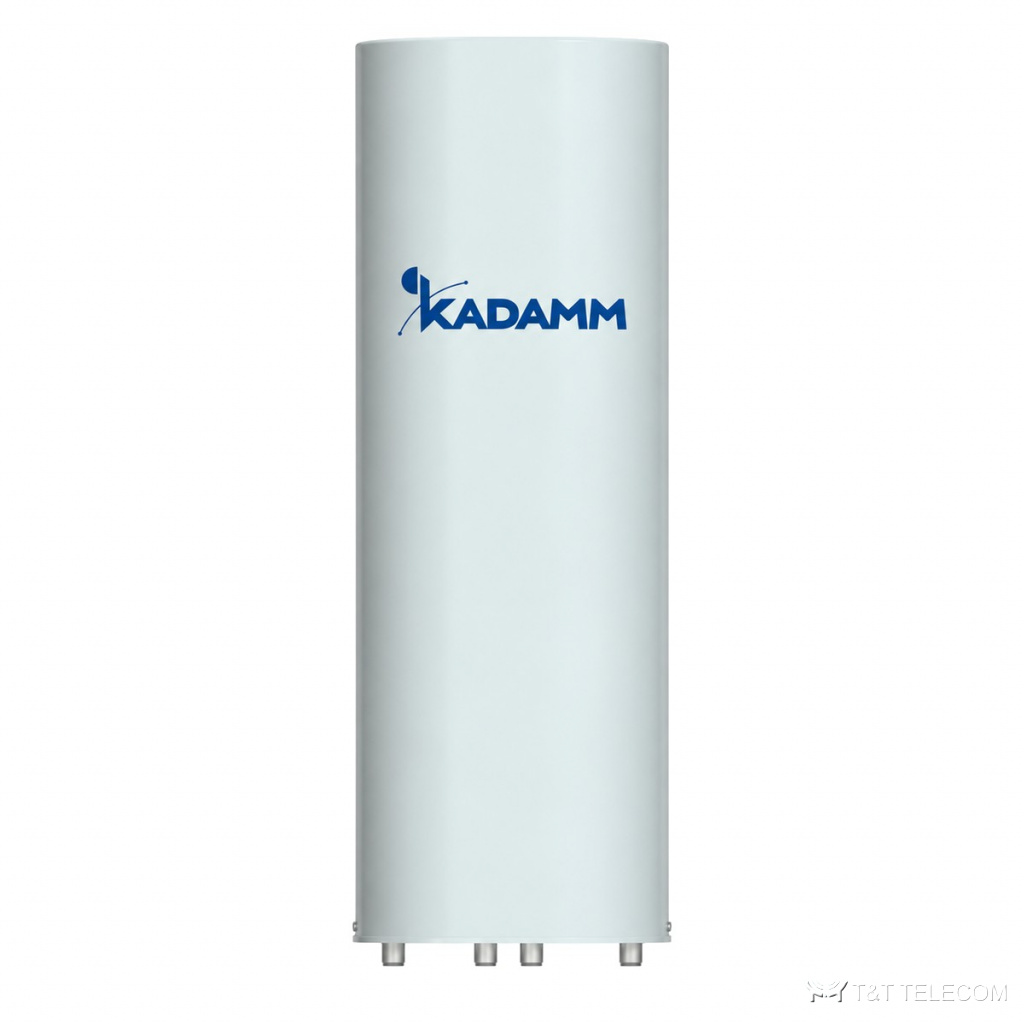

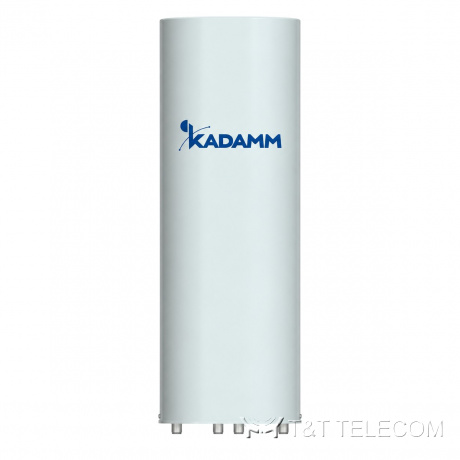

KADAMM K832172720 — двухлучевая многолучевая секторная антенна 1710–2690 МГц, 20,2 дБи, 4 порта, RET
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K832172720: многолучевая антенна базовой станции. На мачте или крыше K832172720 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K832172720: полоса 1710–2690 МГц; усиление 20,2 дБи; ширина луча 33°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 200 Вт.
Для каких задач
- Диапазоны K832172720: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K832172720.
- Добавление диапазонов на существующей площадке через порты K832172720.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Усиление во всём диапазоне наклонов, дБи | 19,2 ± 0,6 | 19,6 ± 0,6 | 19,8 ± 0,8 | 20 ± 0,8 |
| Коэффициент усиления, дБи | 19,4 | 19,8 | 20 | 20,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 43 ± 2,9° | 37 ± 3,1° | 34 ± 1,2° | 33 ± 1,1° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,6 ± 0,6° | 6,7 ± 0,7° | 5,8 ± 0,4° | 5,4 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 26 | более 28 |
| Поляризационная развязка (кроссполяризационная), дБ | более 21 | более 20 | более 20 | более 19 |
| Подавление первого бокового лепестка, дБ | более 22 | более 20 | более 18 | более 18 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1400 × 400 × 150 мм |
| Размеры упаковки | 1715 × 490 × 265 мм |
| Масса антенны | 17,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 26 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 675 / 169 / 754 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −55…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K832172720 — 1710–2690 МГц.
- Усиление K832172720 — 20,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K832172720: в горизонтальной плоскости 33°, в вертикальной 7,6 ± 0,6° / 6,7 ± 0,7° / 5,8 ± 0,4° / 5,4 ± 0,4°.
- Наклон луча K832172720: 2–12°.
- Под разъёмы K832172720 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K832172720: Ø50–Ø115 мм; ветровая нагрузка 675 / 169 / 754 Н.
- Габариты и масса K832172720: 1400 × 400 × 150 мм, 17,5 кг.
Поставка и документы
KADAMM K832172720 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у K832172720?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K832172720?
20,2 дБи. Ширина луча — 33°.
Как крепится K832172720?
Ø.50–Ø115 мм
