KADAMM K8820026F31 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 15 дБи, 2 порта, наклон 0°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

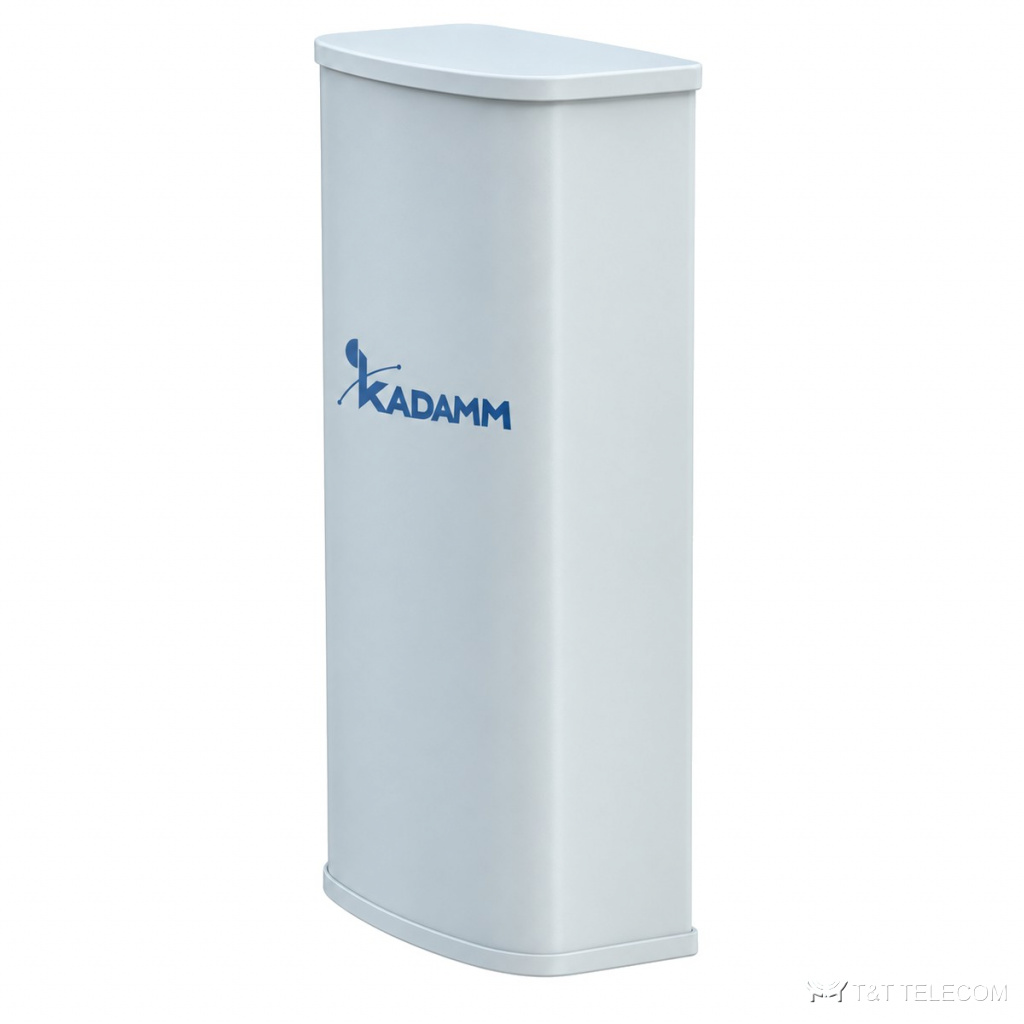

KADAMM K8820026F31 — панельная антенна малой соты с фиксированным наклоном. K8820026F31 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K8820026F31: полоса 698–960 МГц и 1710–2690 МГц; усиление 15 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 150 Вт.
Для каких задач
- Полоса K8820026F31 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K8820026F31.
- Добавление диапазонов на существующей площадке через порты K8820026F31.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–896 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 11,5 ± 0,4 | 11,9 ± 0,4 | 12,5 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 4° | 67 ± 4° | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28 ± 4° | 26 ± 4° | 24 ± 4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 (при ±60°: более 10) | более 15 (при ±60°: более 10) | более 15 (при ±60°: более 10) |
| Электрический наклон | 0° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами разных систем, дБ | ≥21 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Система 1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2300–2690 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 14 ± 0,7 | 14,5 ± 0,7 | 15 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 62 ± 7° | 60 ± 5° | 58 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15 ± 3° | 13,5 ± 1,5° | 11,5 ± 1° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 15 (при ±60°: более 8) | более 15 (при ±60°: более 8) | более 16 (при ±60°: более 6) |
| Электрический наклон | 0° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами разных систем, дБ | ≥21 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 753 × 300 × 146 мм |
| Размеры упаковки | 1065 × 400 × 280 мм |
| Масса антенны | 9,4 кг |
| Масса монтажного комплекта | 4 кг |
| Масса в упаковке | 15,7 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K8820026F31 — 698–960 МГц и 1710–2690 МГц.
- Усиление K8820026F31 — 15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K8820026F31: в горизонтальной плоскости 65°/65°, в вертикальной 28 ± 4° / 26 ± 4° / 24 ± 4°.
- Наклон луча K8820026F31: 0°.
- Под разъёмы K8820026F31 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K8820026F31: Ø50–Ø115 мм.
- Габариты и масса K8820026F31: 753 × 300 × 146 мм, 9,4 кг.
Поставка и документы
KADAMM K8820026F31 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K8820026F31?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8820026F31.
Какие частоты поддерживает K8820026F31?
Рабочая полоса K8820026F31 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K8820026F31?
2×4.3-10. Другие исполнения — уточняйте при заказе.
