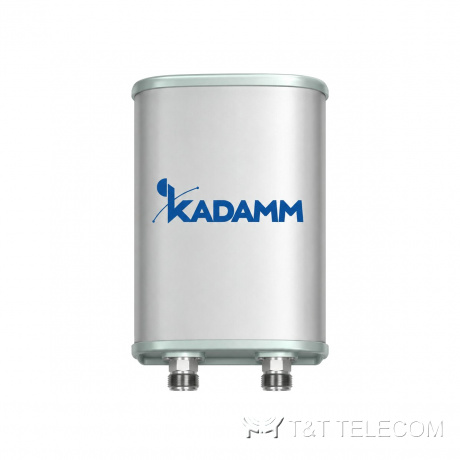

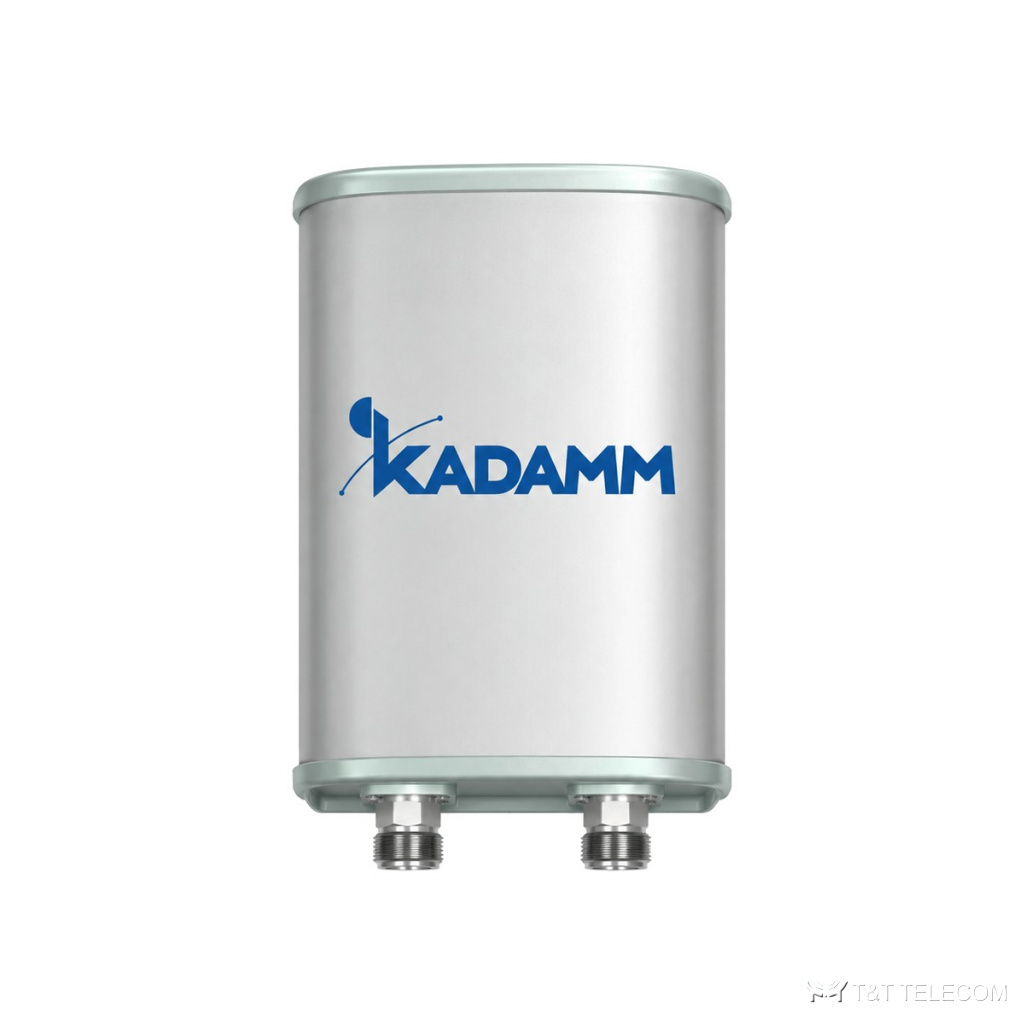

KADAMM K8811126F31 — однодиапазонная секторная антенна 3300–3800 МГц, 12,8 дБи, 2 порта, наклон 0°
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K8811126F31 — панельная антенна малой соты с фиксированным наклоном. Задача K8811126F31 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K8811126F31: полоса 3300–3800 МГц; усиление 12,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 150 Вт.
Для каких задач
- Диапазоны K8811126F31: 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — K8811126F31 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K8811126F31 без смены опоры.
Технические характеристики
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Диапазон частот | 3300–3800 МГц | |
| Направления лучей по азимуту | 67 ± 3,6° | 66 ± 2,8° |
| Коэффициент усиления, дБи | 12,3 ± 0,3 | 12,8 ± 0,3 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 22 ± 1,8° | 20 ± 1,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥17 (при ±60°: ≥10) | ≥18 (при ±60°: ≥10) |
| Подавление первого бокового лепестка, дБ | более 14 | |
| Поляризация | ±45° | |
| Электрический наклон | 0° | |
| КСВН | ≤1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−140 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 220 × 160 × 80 мм |
| Размеры упаковки | 350 × 220 × 155 мм |
| Масса антенны | 1,5 кг |
| Масса монтажного комплекта | 1,6 кг |
| Масса в упаковке | 3,7 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 39 / 12 / 44 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K8811126F31 — 3300–3800 МГц.
- Усиление K8811126F31 — 12,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K8811126F31: в горизонтальной плоскости 65°, в вертикальной 22 ± 1,8° / 20 ± 1,6°.
- Наклон луча K8811126F31: 0°.
- Разъёмы K8811126F31 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K8811126F31: Ø50–Ø115 мм; ветровая нагрузка 39 / 12 / 44 Н.
- Габариты и масса K8811126F31: 220 × 160 × 80 мм, 1,5 кг.
Поставка и документы
Подберём KADAMM K8811126F31 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K8811126F31?
Рабочая полоса K8811126F31 — 3300–3800 МГц. Это 5G NR 3,3–3,8 ГГц (n78).
Какой разъём у K8811126F31?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K8811126F31?
12,8 дБи. Ширина луча — 65°.
