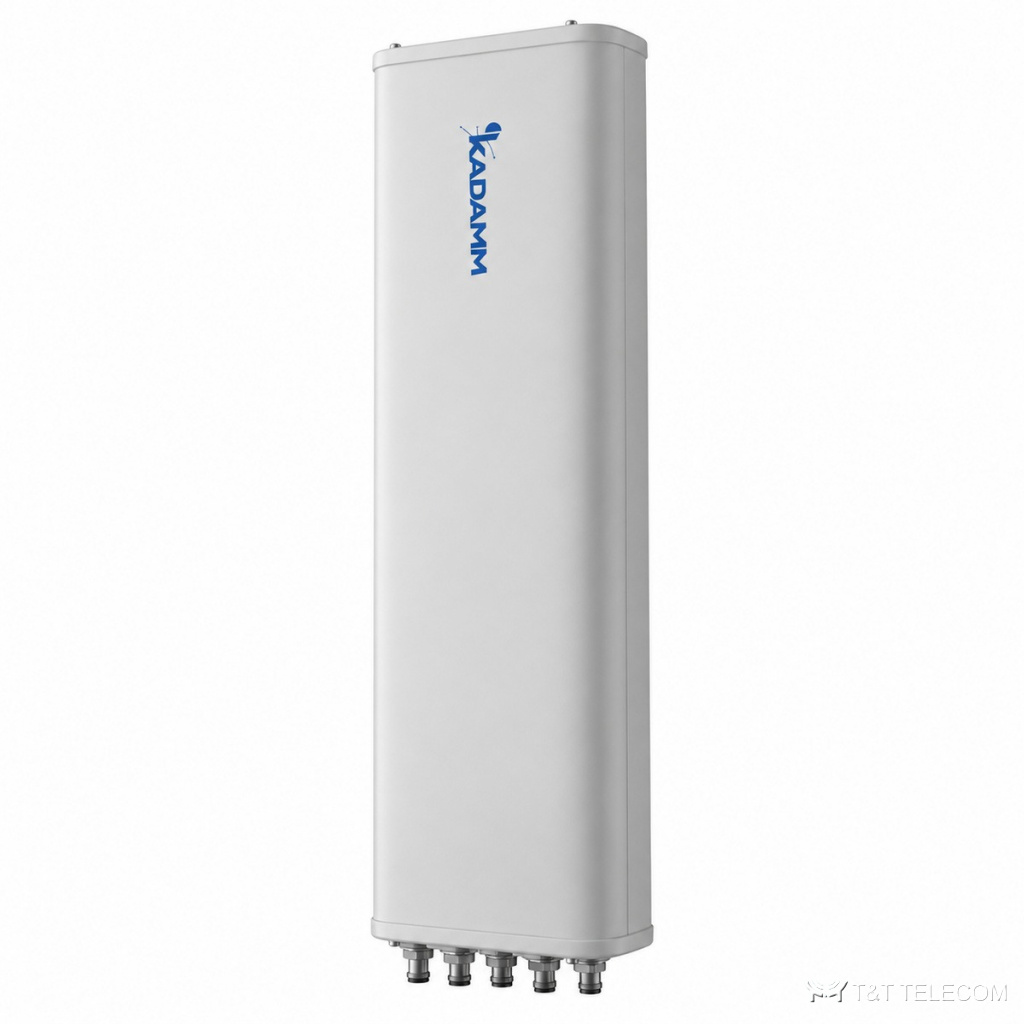

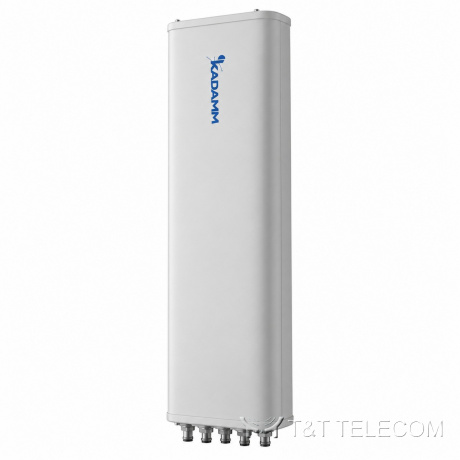

KADAMM APX8-1727-1938 — секторная антенна базовой станции 1695–2690 МГц, 19 дБи, 8 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX8-1727-1938 — многолучевая антенна базовой станции. На мачте или крыше APX8-1727-1938 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о APX8-1727-1938: полоса 1695–2690 МГц; усиление 19 дБи; ширина луча 33°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 250 Вт.
Для каких задач
- Диапазоны APX8-1727-1938: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — APX8-1727-1938 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APX8-1727-1938 без смены опоры.
Технические характеристики
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 4×1695–2690 МГц | ||||
| Поляризация | ±45° | ||||
| Коэффициент усиления, дБи | 17,2 | 17,5 | 18,5 | 18,5 | 19,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38° | 36° | 35° | 34° | 33° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12° | 11,5° | 11° | 10° | 9° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 (180° ± 30°) | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±30°: ≥10) | ||||
| Подавление первого бокового лепестка, дБ | ≥16 | ||||
| Электрический наклон | 2–12° | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | ≤1,5 | ||||
| Развязка между входами, дБ | ≥25 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 250 Вт | ||||
| Блок RET | KRCU20D | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1600 × 396 × 190 мм |
| Размеры упаковки | 1830 × 490 × 320 мм |
| Масса антенны | 20,5 кг |
| Масса монтажного комплекта | 4,8 кг |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | стеклопластик |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX8-1727-1938: 1695–2690 МГц.
- Коэффициент усиления APX8-1727-1938 — 19 дБи; больше усиление — уже луч.
- Ширина луча APX8-1727-1938: в горизонтальной плоскости 33°, в вертикальной 12° / 11,5° / 11° / 10° / 9°.
- Наклон луча APX8-1727-1938: 2–12°.
- Под разъёмы APX8-1727-1938 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж APX8-1727-1938: Ø50–Ø115 мм.
- Габариты и масса APX8-1727-1938: 1600 × 396 × 190 мм, 20,5 кг.
Поставка и документы
Поставляем KADAMM APX8-1727-1938 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APX8-1727-1938?
Рабочая полоса APX8-1727-1938 — 1695–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APX8-1727-1938?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APX8-1727-1938?
19 дБи. Ширина луча — 33°.
