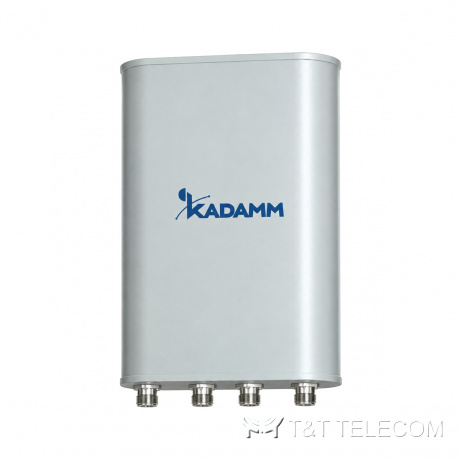

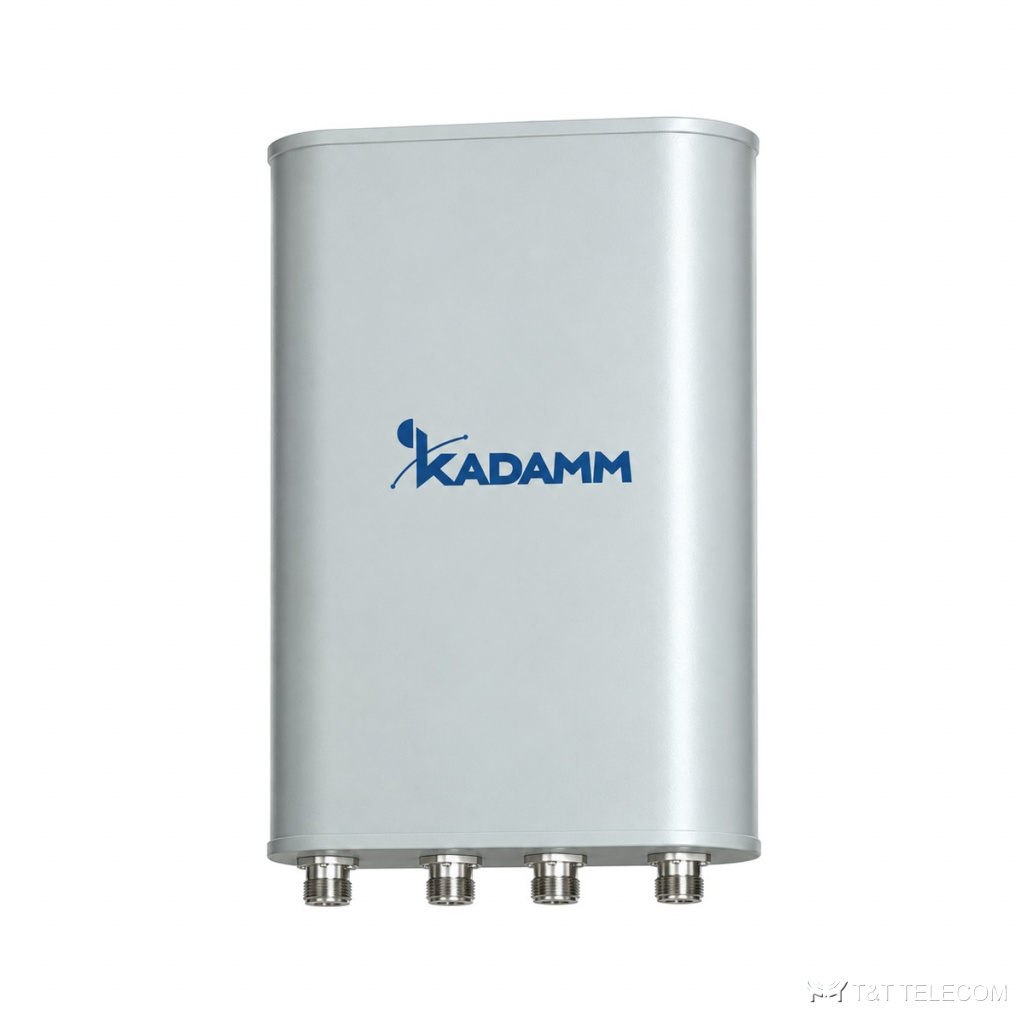

KADAMM K8811136F26 — двухдиапазонная секторная антенна 2×1710–2690 МГц, 13,2 дБи, 4 порта, наклон 0°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K8811136F26 — панельная антенна малой соты с фиксированным наклоном. На мачте или крыше K8811136F26 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K8811136F26: полоса 1710–2690 МГц; усиление 13,2 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 200 Вт.
Область применения
- Полоса K8811136F26 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K8811136F26.
- Добавление диапазонов на существующей площадке через порты K8811136F26.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | |||
| Направления лучей по азимуту | 69 ± 4,3° | 68 ± 3,8° | 67 ± 4,9° | 65 ± 4,8° |
| Коэффициент усиления, дБи | 12 ± 0,3 | 12,3 ± 0,3 | 12,8 ± 0,3 | 13,2 ± 0,4 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 26 ± 1,9° | 22 ± 1,7° | 20 ± 1,3° | 18 ± 0,9° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 25 | более 23 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 22(0°) | более 22(0°) | более 20(0°) | более 19(0°) |
| Поляризация | ±45° | |||
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 350 × 320 × 80 мм |
| Размеры упаковки | 560 × 405 × 175 мм |
| Масса антенны | 3,7 кг |
| Масса монтажного комплекта | 1,7 кг |
| Масса в упаковке | 6,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 124 / 19 / 139 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø75 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K8811136F26 — 1710–2690 МГц.
- Коэффициент усиления K8811136F26 — 13,2 дБи; больше усиление — уже луч.
- Ширина луча K8811136F26: в горизонтальной плоскости 65°, в вертикальной 26 ± 1,9° / 22 ± 1,7° / 20 ± 1,3° / 18 ± 0,9°.
- Наклон луча K8811136F26: 0°.
- Разъёмы K8811136F26 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K8811136F26: Ø50–Ø75 мм; ветровая нагрузка 124 / 19 / 139 Н.
- Габариты и масса K8811136F26: 350 × 320 × 80 мм, 3,7 кг.
Поставка и документы
KADAMM K8811136F26 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает K8811136F26?
Рабочая полоса K8811136F26 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K8811136F26?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K8811136F26?
13,2 дБи. Ширина луча — 65°.
