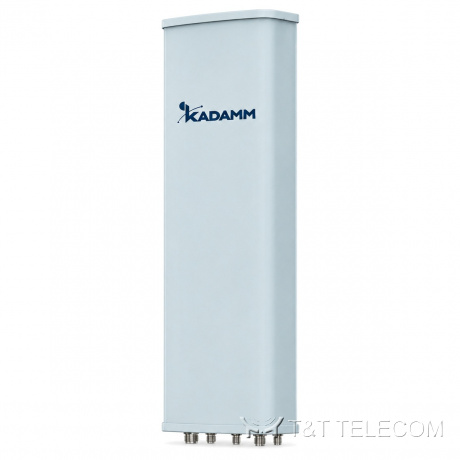

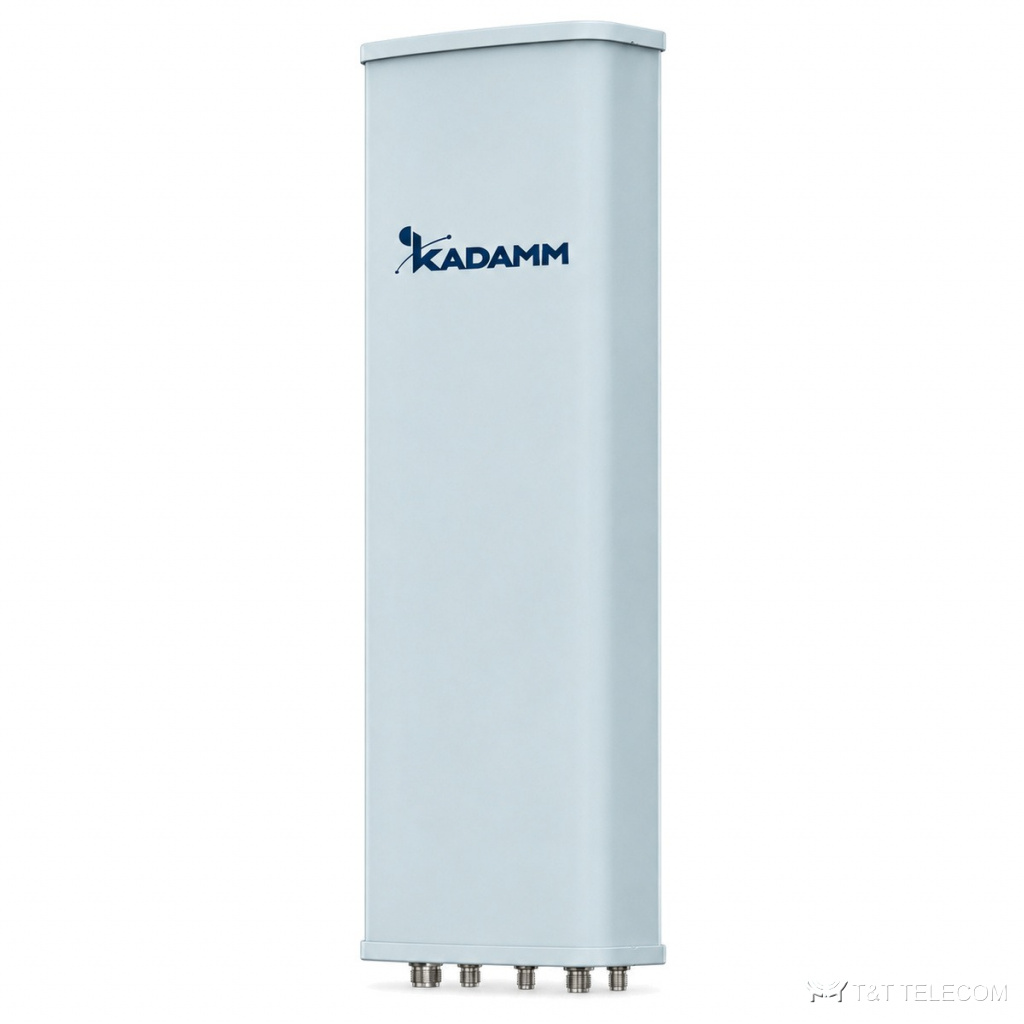

KADAMM K834172722 — четырёхлучевая многолучевая секторная антенна 4×1710–2690 МГц, 22 дБи, 8 портов
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K834172722 — многолучевая антенна базовой станции. K834172722 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K834172722: полоса 1710–2690 МГц; усиление 22 дБи; ширина луча 18°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 200 Вт.
Область применения
- Диапазоны K834172722: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K834172722.
- Добавление диапазонов на существующей площадке через порты K834172722.
Технические характеристики
Массив Y1/Y4: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | ± 44° | ± 38° | ± 32° | ± 28° |
| Усиление при среднем наклоне, дБи | 19,5 ± 0,5 | 20,5 ± 0,5 | 21,0 ± 0,6 | 20,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 21,2 ± 0,9° | 18,0 ± 1,5° | 13,8 ± 1,2° | 12,6 ± 0,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12,3 ± 0,6° | 11,4 ± 0,7° | 10,1 ± 0,6° | 9,0 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 28 | более 27 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 16 | более 17 | более 15 | более 15 |
| Электрический наклон | 6° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами, дБ | ≥16 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y3: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | ± 16° | ± 13° | ± 11° | ± 10° |
| Усиление при среднем наклоне, дБи | 20,9 ± 0,5 | 21,5 ± 0,5 | 21,8 ± 0,5 | 22,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 16,8 ± 0,8° | 15,6 ± 0,6° | 13,4 ± 0,6° | 11,8 ± 0,6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12,7 ± 0,6° | 11,6 ± 0,7° | 10,0 ± 0,6° | 8,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 15 | более 15 |
| Электрический наклон | 6° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами, дБ | ≥16 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 900 × 680 × 190 мм |
| Размеры упаковки | 1160 × 815 × 330 мм |
| Масса антенны | 23,2 кг |
| Масса монтажного комплекта | 5,26 кг |
| Масса в упаковке | 33,4 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K834172722 — 1710–2690 МГц.
- Коэффициент усиления K834172722 — 22 дБи; больше усиление — уже луч.
- Ширина луча K834172722: в горизонтальной плоскости 18°, в вертикальной 12,3 ± 0,6° / 11,4 ± 0,7° / 10,1 ± 0,6° / 9,0 ± 0,5°.
- Наклон луча K834172722: 6°.
- Под разъёмы K834172722 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K834172722: Ø50–Ø115 мм.
- Габариты и масса K834172722: 900 × 680 × 190 мм, 23,2 кг.
Поставка и документы
KADAMM K834172722 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K834172722?
Ø.50–Ø115 мм
Что нужно для подбора K834172722?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K834172722.
Какие частоты поддерживает K834172722?
Рабочая полоса K834172722 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K834172722 — техническое описание 403.41 КБ
