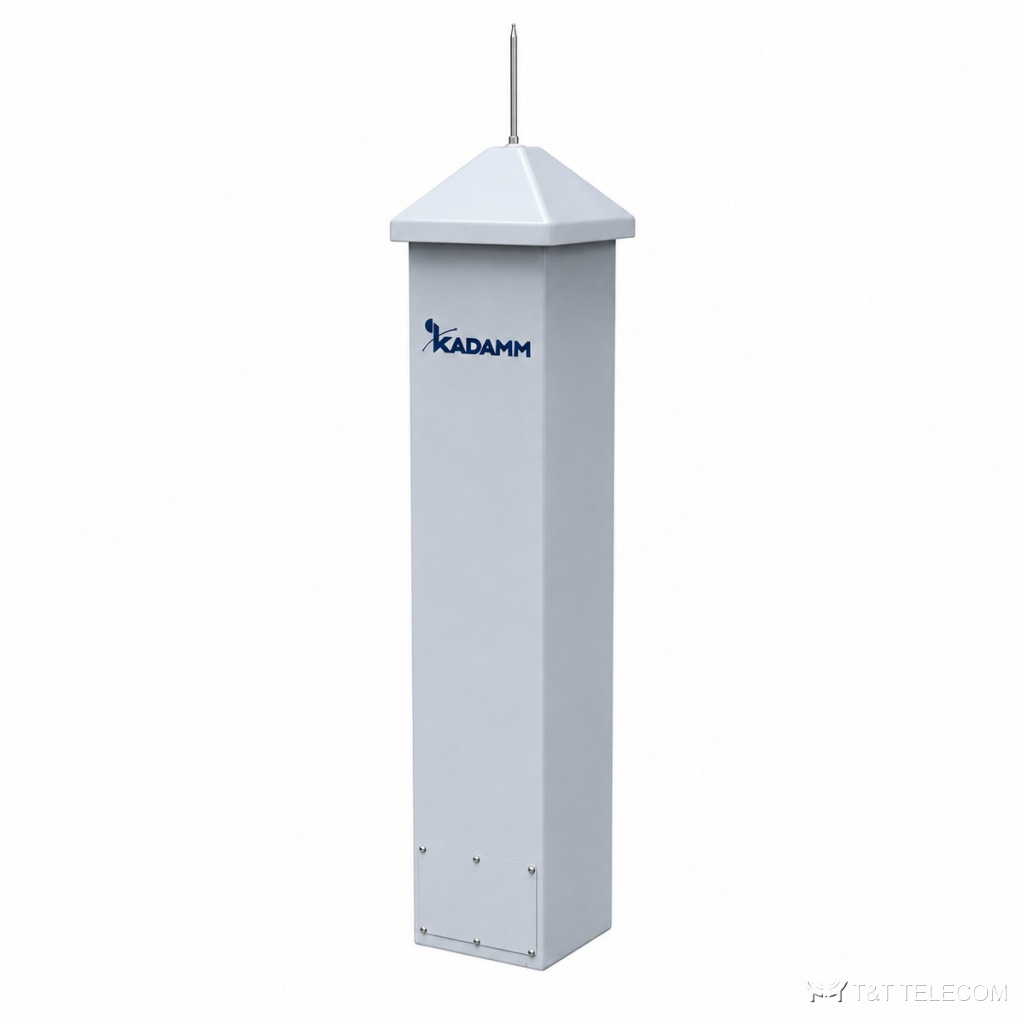

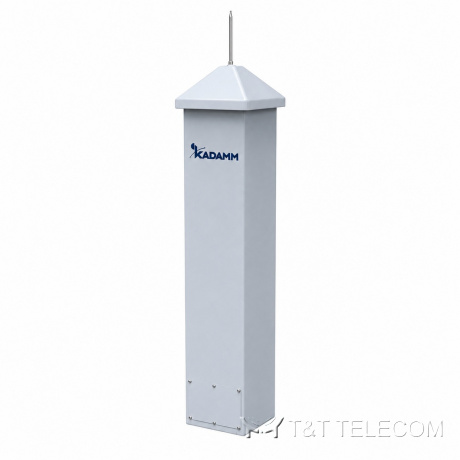

KADAMM APXX-1721-1865-MV — маскированная антенна базовой станции «вытяжная труба» 2×1710–2170 МГц, 17,5 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-1721-1865-MV: секторная панельная антенна для базовой станции. На мачте или крыше APXX-1721-1865-MV закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные APXX-1721-1865-MV: полоса 1710–2170 МГц; усиление 17,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до 250 Вт.
Где применяют
- Полоса APXX-1721-1865-MV охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сельские и трассовые соты, где нужна дальность — APXX-1721-1865-MV.
- Добавление диапазонов на существующей площадке через порты APXX-1721-1865-MV.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×1710–2170 МГц |
| Коэффициент усиления, дБи | 17,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7 ± 1° |
| Электрический наклон | 0–8°, регулируемый (тип привода — уточняйте у менеджера) |
| Подавление верхнего бокового лепестка, дБ | ≤−16 дБ |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Корпус | маскировочный, «вытяжная труба» |
| Размеры | Ø200 × 2800 мм |
| Размеры упаковки | 3775 × 540 × 385 мм |
| Масса антенны | 28 кг |
| Механическая подстройка | 0–10° |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ПВХ |
| Рабочая температура | −40…+60 °C |
| Монтаж | на конструкцию здания; монтажный комплект — уточняйте у менеджера |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APXX-1721-1865-MV — 1710–2170 МГц.
- Коэффициент усиления APXX-1721-1865-MV — 17,5 дБи; больше усиление — уже луч.
- Ширина луча APXX-1721-1865-MV: в горизонтальной плоскости 65°, в вертикальной 7 ± 1°.
- Наклон луча APXX-1721-1865-MV: 0–8°.
- Разъёмы APXX-1721-1865-MV — 4×7-16 DIN; кабельные сборки готовят под них заранее.
- Габариты и масса APXX-1721-1865-MV: Ø200 × 2800 мм, 28 кг.
Поставка и документы
Подберём KADAMM APXX-1721-1865-MV под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APXX-1721-1865-MV?
4×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APXX-1721-1865-MV?
17,5 дБи. Ширина луча — 65°.
Что нужно для подбора APXX-1721-1865-MV?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-1721-1865-MV.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM APXX-1721-1865-MV — техническое описание 187.28 КБ
