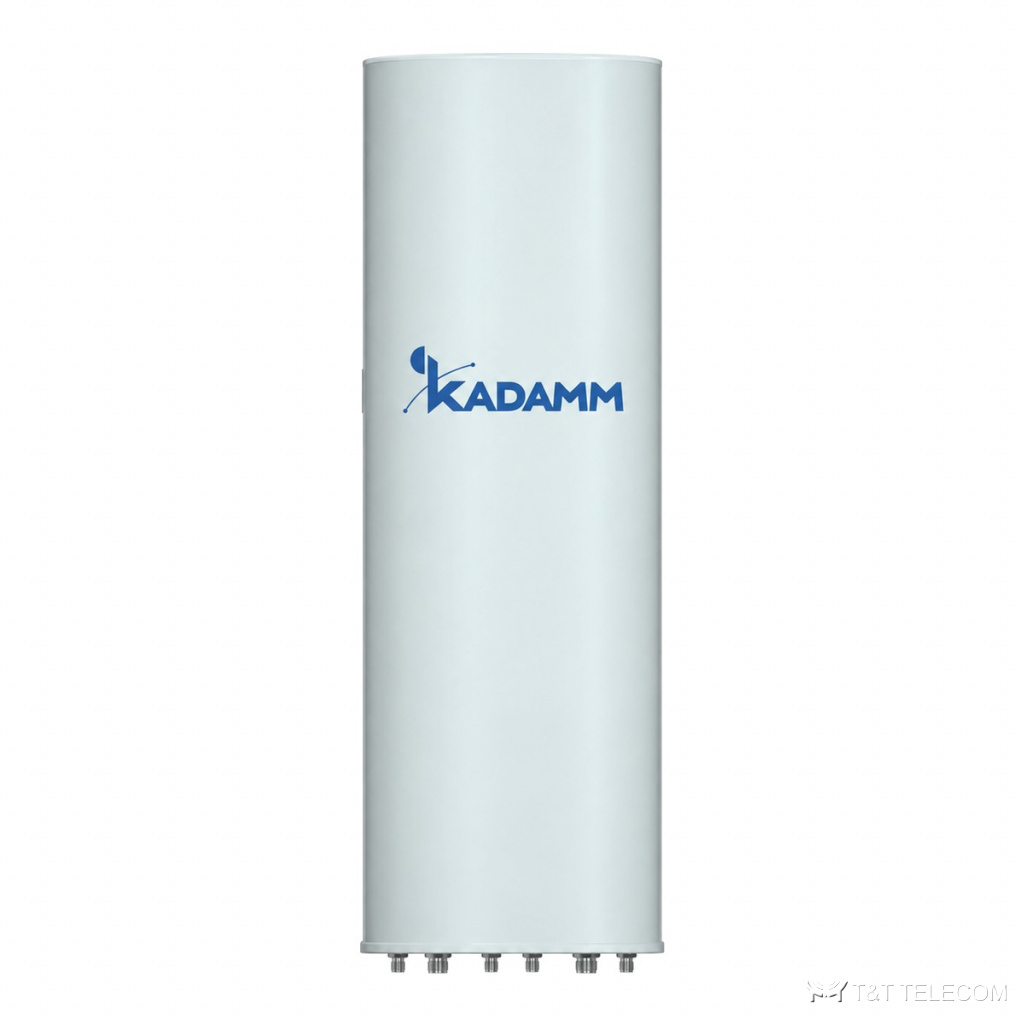

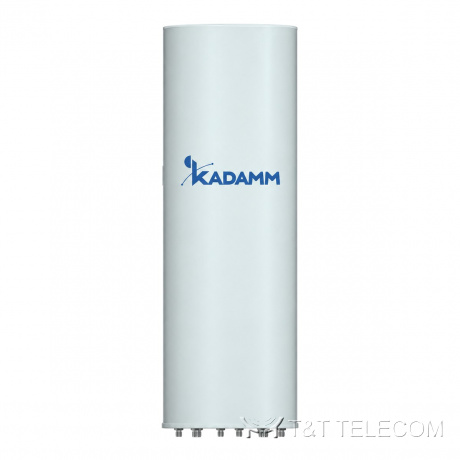

KADAMM K834172720 — двухлучевая многолучевая секторная антенна 1710–2690 МГц, 19,2 дБи, 8 портов, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K834172720: многолучевая антенна базовой станции. K834172720 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K834172720: полоса 1710–2690 МГц; усиление 19,2 дБи; ширина луча 33°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 200 Вт.
Для каких задач
- Диапазоны K834172720: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K834172720 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K834172720 без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Направления лучей по азимуту | ± 31° | |||
| Усиление во всём диапазоне наклонов, дБи | 18,4 ± 0,6 | 18,8 ± 0,4 | 19,0 ± 0,6 | 19,2 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 39 ± 3° | 37 ± 2,2° | 35 ± 1,5° | 33 ± 1,3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,9 ± 0,6° | 8,0 ± 0,8° | 6,9 ± 0,6° | 6,1 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 27 | более 28 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 16 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2095 × 400 × 150 мм |
| Размеры упаковки | 2410 × 490 × 265 мм |
| Масса антенны | 26,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 36,9 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1124 / 318 / 1535 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K834172720 — 1710–2690 МГц.
- Усиление K834172720 — 19,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K834172720: в горизонтальной плоскости 33°, в вертикальной 8,9 ± 0,6° / 8,0 ± 0,8° / 6,9 ± 0,6° / 6,1 ± 0,4°.
- Наклон луча K834172720: 2–12°.
- Разъёмы K834172720 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K834172720: Ø50–Ø115 мм; ветровая нагрузка 1124 / 318 / 1535 Н.
- Габариты и масса K834172720: 2095 × 400 × 150 мм, 26,5 кг.
Поставка и документы
Поставляем KADAMM K834172720 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K834172720?
Рабочая полоса K834172720 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K834172720?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K834172720?
19,2 дБи. Ширина луча — 33°.
