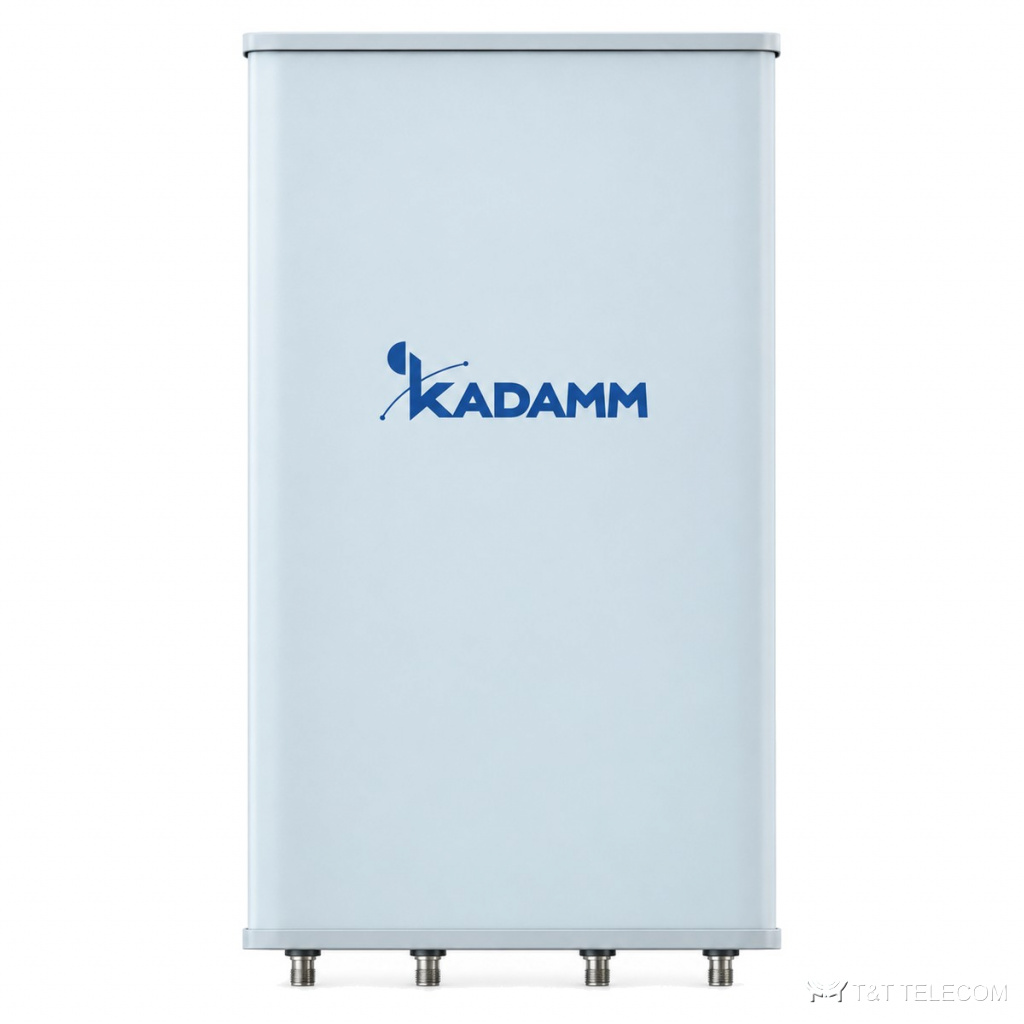

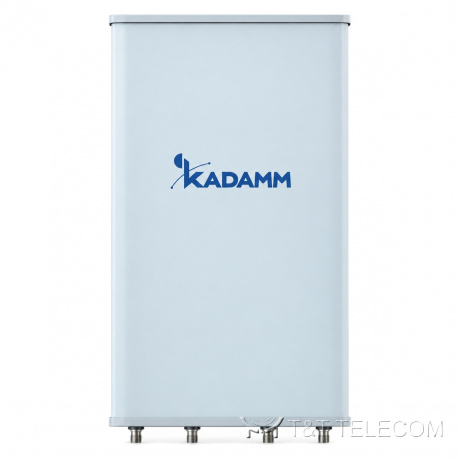

KADAMM K8831116F11 — однодиапазонная секторная антенна 698–960 МГц, 11,6 дБи, 4 порта, наклон 0°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K8831116F11: панельная антенна малой соты с фиксированным наклоном. Задача K8831116F11 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K8831116F11: полоса 698–960 МГц; усиление 11,6 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 400 Вт.
Для каких задач
- Диапазоны K8831116F11: LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K8831116F11 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K8831116F11 без смены опоры.
Технические характеристики
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Направления лучей по азимуту | 72 ± 6° | 68 ± 5° | 66 ± 4° | 64 ± 4° |
| Коэффициент усиления, дБи | 10,6 ± 0,6 | 11,0 ± 0,5 | 11,3 ± 0,4 | 11,6 ± 0,4 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35 ± 3,1° | 32 ± 2,1° | 30 ± 1,8° | 28 ± 1,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 21 | более 22 | более 21 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20(0°) | более 20(0°) | более 21(0°) | более 18(0°) |
| Подавление первого бокового лепестка, дБ | более 15 | более 14 | более 13 | более 12 |
| Поляризация | ±45° | |||
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 499 × 446 × 165 мм |
| Размеры упаковки | 985 × 585 × 285 мм |
| Масса антенны | 10,2 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 19,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 266 / 70 / 297 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K8831116F11 — 698–960 МГц.
- Коэффициент усиления K8831116F11 — 11,6 дБи; больше усиление — уже луч.
- Ширина луча K8831116F11: в горизонтальной плоскости 65°, в вертикальной 35 ± 3,1° / 32 ± 2,1° / 30 ± 1,8° / 28 ± 1,5°.
- Наклон луча K8831116F11: 0°.
- Под разъёмы K8831116F11 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K8831116F11: Ø50–Ø115 мм; ветровая нагрузка 266 / 70 / 297 Н.
- Габариты и масса K8831116F11: 499 × 446 × 165 мм, 10,2 кг.
Поставка и документы
Поставляем KADAMM K8831116F11 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K8831116F11?
Рабочая полоса K8831116F11 — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у K8831116F11?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K8831116F11?
11,6 дБи. Ширина луча — 65°.
