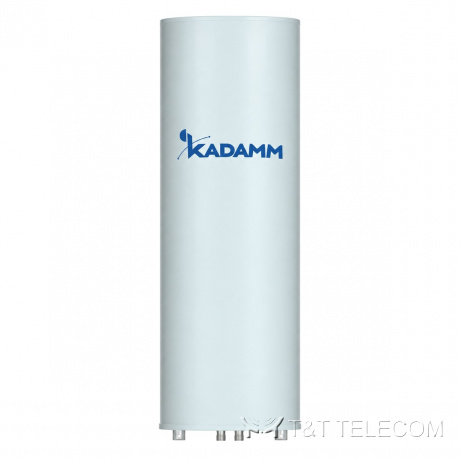

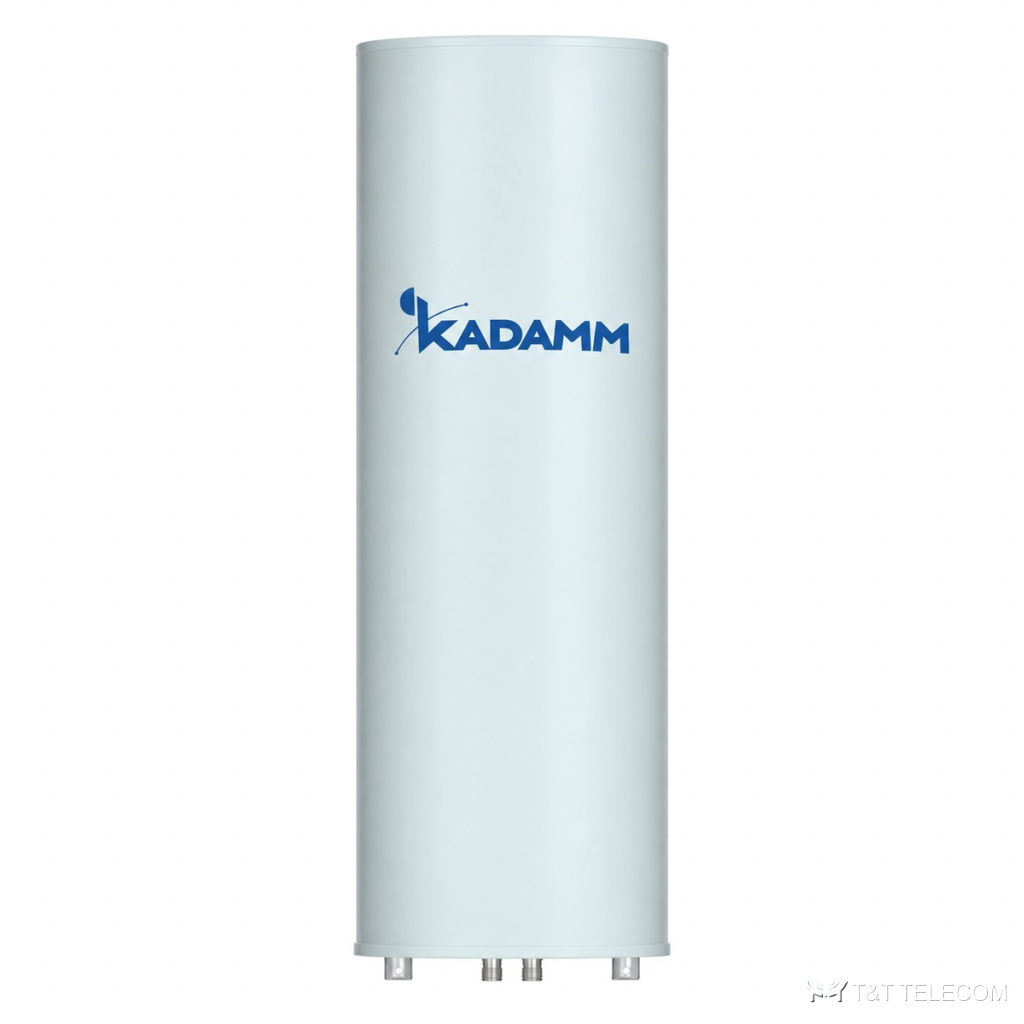

KADAMM K832182120 — двухлучевая многолучевая секторная антенна 1710–2170 МГц, 19,5 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K832182120 — многолучевая антенна базовой станции. На мачте или крыше K832182120 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K832182120: полоса 1710–2170 МГц; усиление 19,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 200 Вт.
Для каких задач
- Диапазоны K832182120: GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сельские и трассовые соты, где нужна дальность — K832182120.
- Модернизация площадок: замена старых антенн на K832182120 без смены опоры.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 1710–2170 МГц | ||
| Коэффициент усиления, дБи | 18,6 ± 0,5 | 19,1 ± 0,5 | 19,5 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 41 ± 1,6° | 38 ± 1,8° | 33 ± 1,4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8 ± 0,4° | 7,2 ± 0,4° | 6,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥18(в основном направлении) | ≥20(в основном направлении) | ≥20(в основном направлении) |
| Подавление первого бокового лепестка, дБ | более 17 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1460 × 400 × 150 мм |
| Размеры упаковки | 1775 × 490 × 265 мм |
| Масса антенны | 20,2 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 29,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 690 / 169 / 771 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K832182120: 1710–2170 МГц.
- Коэффициент усиления K832182120 — 19,5 дБи; больше усиление — уже луч.
- Ширина луча K832182120: в горизонтальной плоскости 33°, в вертикальной 7,8 ± 0,4° / 7,2 ± 0,4° / 6,8 ± 0,4°.
- Наклон луча K832182120: 2–12°.
- Под разъёмы K832182120 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K832182120: Ø50–Ø115 мм; ветровая нагрузка 690 / 169 / 771 Н.
- Габариты и масса K832182120: 1460 × 400 × 150 мм, 20,2 кг.
Поставка и документы
KADAMM K832182120 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K832182120?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K832182120.
Какие частоты поддерживает K832182120?
Рабочая полоса K832182120 — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K832182120?
4×4.3-10. Другие исполнения — уточняйте при заказе.
