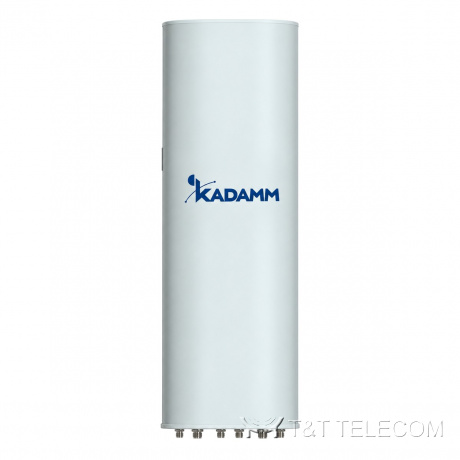

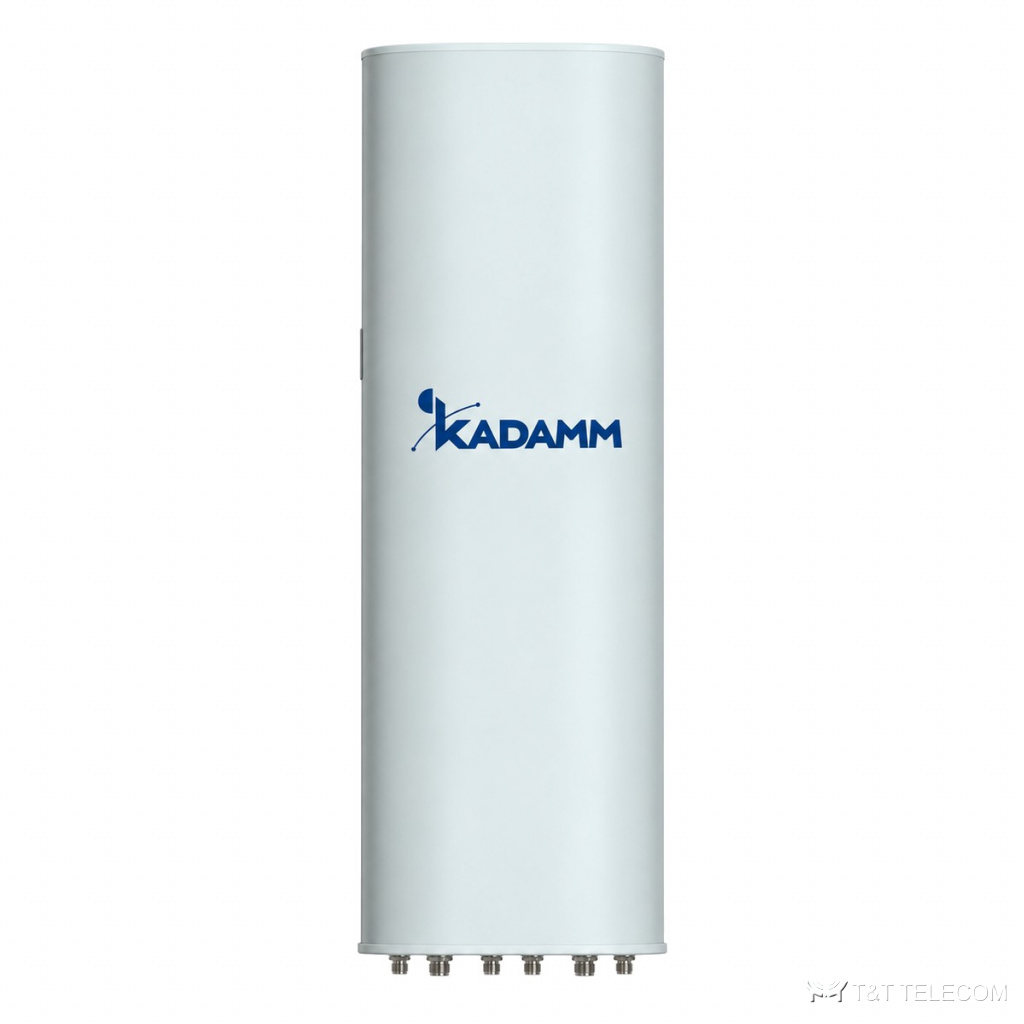

KADAMM K834172721 — двухлучевая многолучевая секторная антенна 1710–2690 МГц, 19,5 дБи, 8 портов, RET
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K834172721: многолучевая антенна базовой станции. На мачте или крыше K834172721 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K834172721: полоса 1710–2690 МГц; усиление 19,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 150 Вт.
Область применения
- Полоса K834172721 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K834172721.
- Добавление диапазонов на существующей площадке через порты K834172721.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Направления лучей по азимуту | ± 31° | |||
| Усиление при среднем наклоне, дБи | 18,6 | 19,1 | 19,4 | 19,5 |
| Усиление во всём диапазоне наклонов, дБи | 18,4 ± 0,6 | 18,9 ± 0,4 | 19,2 ± 0,6 | 19,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 39 ± 3° | 38 ± 3° | 36 ± 3° | 32 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 6,6 ± 0,4° | 5,7 ± 0,4° | 5,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 17 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 400 × 150 мм |
| Размеры упаковки | 2925 × 490 × 265 мм |
| Масса антенны | 40 кг |
| Масса монтажного комплекта | 8,5 кг |
| Масса в упаковке | 54 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1406 / 560 / 1572 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K834172721 — 1710–2690 МГц.
- Коэффициент усиления K834172721 — 19,5 дБи; больше усиление — уже луч.
- Ширина луча K834172721: в горизонтальной плоскости 33°, в вертикальной 7,5 ± 0,5° / 6,6 ± 0,4° / 5,7 ± 0,4° / 5,3 ± 0,4°.
- Наклон луча K834172721: 2–12°.
- Под разъёмы K834172721 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K834172721: Ø50–Ø115 мм; ветровая нагрузка 1406 / 560 / 1572 Н.
- Габариты и масса K834172721: 2580 × 400 × 150 мм, 40 кг.
Поставка и документы
KADAMM K834172721 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K834172721?
19,5 дБи. Ширина луча — 33°.
Как крепится K834172721?
Ø.50–Ø115 мм
Что нужно для подбора K834172721?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K834172721.
