KADAMM K8820046F11 — четырёхдиапазонная секторная антенна 698–960 / 1710–2690 / 2×3300–3800 МГц, 14 дБи, наклон 3°
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

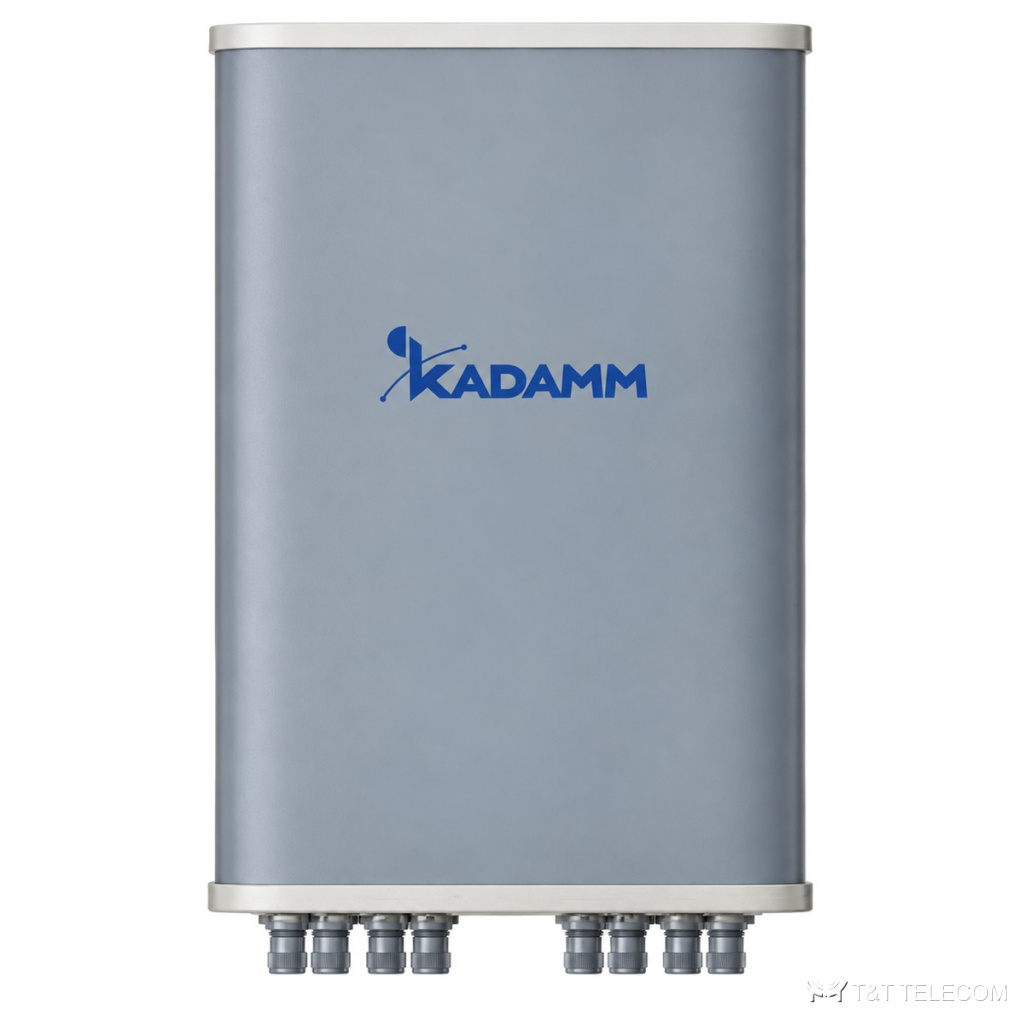

Модель KADAMM K8820046F11 — панельная антенна малой соты с фиксированным наклоном. Задача K8820046F11 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K8820046F11: полоса 698–960 МГц и 1710–2690 МГц и 3300–3800 МГц; усиление 14 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 300 Вт.
Для каких задач
- Через K8820046F11 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — K8820046F11 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K8820046F11 без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–824 МГц | 824–960 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Коэффициент усиления, дБи | 10,5 | 11,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 36,7° | 32,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | |
| Электрический наклон | 3° | |
| КСВН | ≤1,5 | |
| Развязка между входами одной системы, дБ | 25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 / | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 300 Вт | |
| Грозозащита | Заземление по постоянному току | |
Система 1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2690 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Коэффициент усиления, дБи | 13,5 | 14,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 62° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 17° | 15,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Электрический наклон | 3° | |
| КСВН | ≤1,5 | |
| Развязка между входами одной системы, дБ | 25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 / | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |
| Грозозащита | Заземление по постоянному току | |
Система 2×3300–3800 МГц
| Параметр | 3300–3550 МГц | 3550–3800 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Коэффициент усиления, дБи | 13,0 | 13,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 62° | 58° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16° | 14,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Электрический наклон | 3° | |
| КСВН | ≤1,5 | |
| Развязка между входами одной системы, дБ | 25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 / | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 100 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 300 × 146 мм |
| Размеры упаковки | 795 × 371 × 221 мм |
| Масса антенны | 5,8 кг |
| Масса монтажного комплекта | 4,3 кг |
| Масса в упаковке | 11,3 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | на стену и на трубу Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K8820046F11 — 698–960 МГц и 1710–2690 МГц и 3300–3800 МГц.
- Коэффициент усиления K8820046F11 — 14 дБи; больше усиление — уже луч.
- Ширина луча K8820046F11: в горизонтальной плоскости 65°/65°/65°, в вертикальной 36,7° / 32,8°.
- Наклон луча K8820046F11: 3°.
- Под разъёмы K8820046F11 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K8820046F11: на стену и на трубу Ø50–Ø115 мм.
- Габариты и масса K8820046F11: 500 × 300 × 146 мм, 5,8 кг.
Поставка и документы
Подберём KADAMM K8820046F11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K8820046F11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8820046F11.
Какие частоты поддерживает K8820046F11?
Рабочая полоса K8820046F11 — 698–960 МГц и 1710–2690 МГц и 3300–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K8820046F11?
8×4.3-10. Другие исполнения — уточняйте при заказе.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K8820046F11 — техническое описание 763.42 КБ
