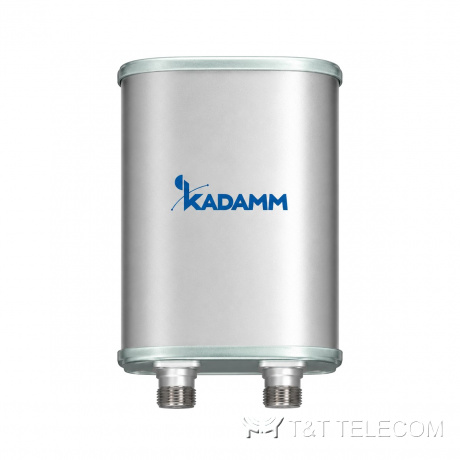

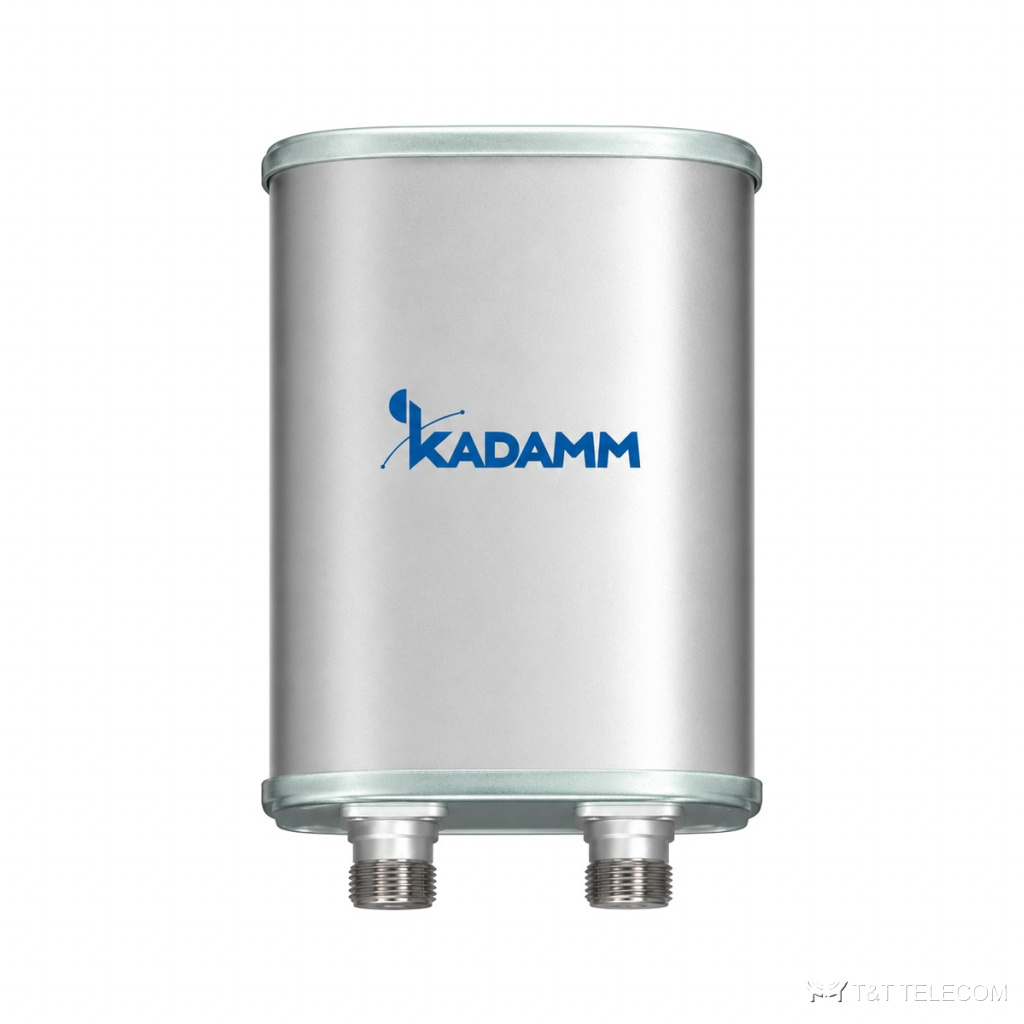

KADAMM K8811136F12 — однодиапазонная секторная антенна 1710–2690 МГц, 13,2 дБи, 2 порта, наклон 0°
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K8811136F12 — панельная антенна малой соты с фиксированным наклоном. Задача K8811136F12 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K8811136F12: полоса 1710–2690 МГц; усиление 13,2 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 200 Вт.
Для каких задач
- Полоса K8811136F12 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K8811136F12 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K8811136F12 без смены опоры.
Технические характеристики
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Направления лучей по азимуту | 67 ± 2,6° | 66 ± 2,8° | 65 ± 3,2° | 63 ± 3,8° |
| Коэффициент усиления, дБи | 12,3 ± 0,3 | 12,5 ± 0,3 | 12,8 ± 0,3 | 13,2 ± 0,4 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 26 ± 1,8° | 24 ± 1,6° | 21 ± 1,5° | 19 ± 1,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 25 | более 23 | более 22 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 (при ±60°: более 12) | более 19 (при ±60°: более 15) | более 18 (при ±60°: более 12) | более 18 (при ±60°: более 10) |
| Подавление первого бокового лепестка, дБ | более 14 | более 14 | более 15 | более 13 |
| Поляризация | ±45° | |||
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 345 × 160 × 80 мм |
| Размеры упаковки | 600 × 220 × 155 мм |
| Масса антенны | 1,9 кг |
| Масса монтажного комплекта | 1,6 кг |
| Масса в упаковке | 4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 41 / 10 / 53 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø75 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K8811136F12 — 1710–2690 МГц.
- Коэффициент усиления K8811136F12 — 13,2 дБи; больше усиление — уже луч.
- Ширина луча K8811136F12: в горизонтальной плоскости 65°, в вертикальной 26 ± 1,8° / 24 ± 1,6° / 21 ± 1,5° / 19 ± 1,3°.
- Наклон луча K8811136F12: 0°.
- Разъёмы K8811136F12 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K8811136F12: Ø50–Ø75 мм; ветровая нагрузка 41 / 10 / 53 Н.
- Габариты и масса K8811136F12: 345 × 160 × 80 мм, 1,9 кг.
Поставка и документы
Подберём KADAMM K8811136F12 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K8811136F12?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K8811136F12?
13,2 дБи. Ширина луча — 65°.
Как крепится K8811136F12?
Ø.50–Ø75 мм
