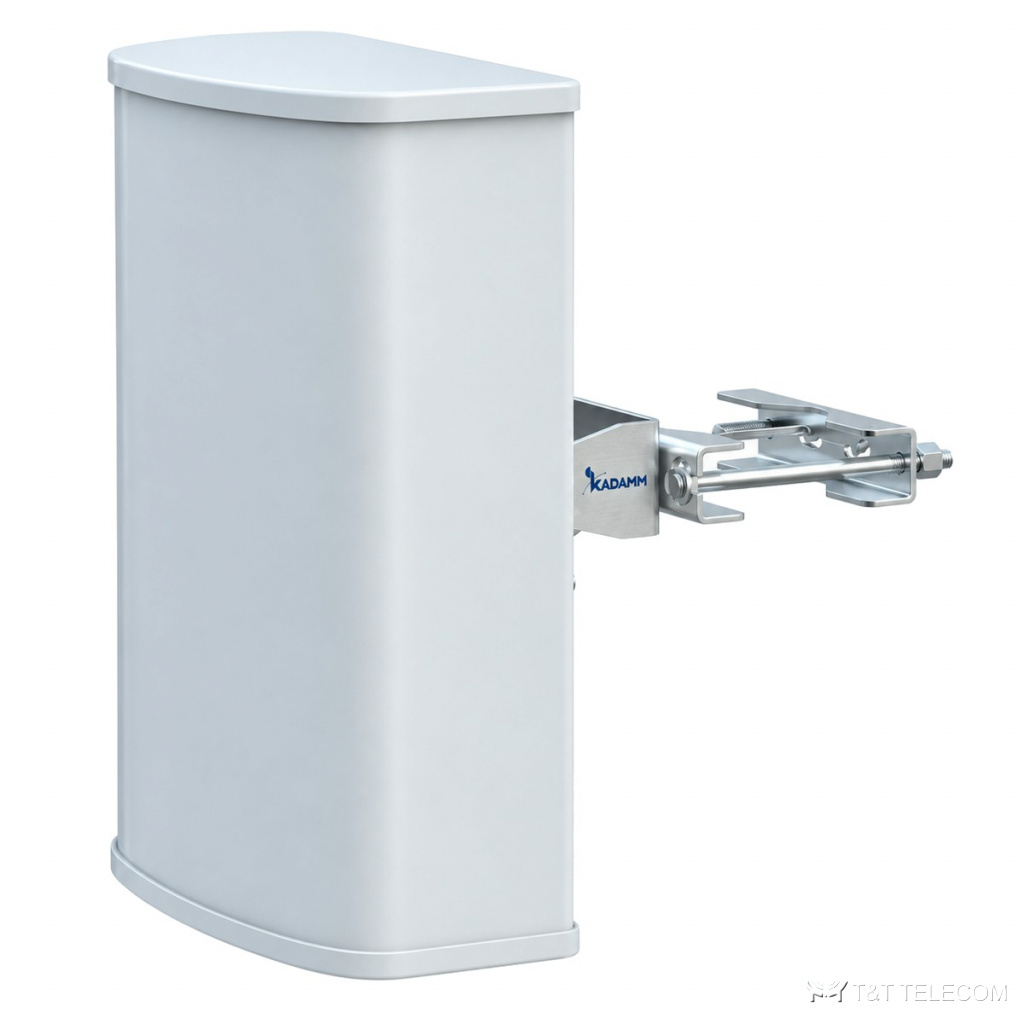

KADAMM K8820026F23 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 12,8 дБи, 2 порта, наклон 0°
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K8820026F23 — панельная антенна малой соты с фиксированным наклоном. Задача K8820026F23 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K8820026F23: полоса 698–960 МГц и 1710–2690 МГц; усиление 12,8 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 150 Вт.
Для каких задач
- Через K8820026F23 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K8820026F23 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K8820026F23.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–896 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 9,5 ± 0,3 | 9,8 ± 0,4 | 10,7 ± 0,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 3° | 67 ± 2° | 66 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 42 ± 4° | 40 ± 3° | 35 ± 4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 20 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 (при ±60°: более 10) | более 15 (при ±60°: более 10) | более 15 (при ±60°: более 10) |
| Электрический наклон | 0° | ||
| КСВН | менее 1,8 | ||
| Развязка между входами одной системы, дБ | ≥21 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Система 1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2300–2690 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 12 ± 0,5 | 12,2 ± 0,3 | 12,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 8° | 62 ± 3° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 26 ± 4° | 23 ± 2° | 18 ± 3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 15 (при ±60°: более 8) | более 15 (при ±60°: более 8) | более 16 (при ±60°: более 7) |
| Электрический наклон | 0° | ||
| КСВН | менее 1,8 | ||
| Развязка между входами одной системы, дБ | ≥21 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 453 × 300 × 146 мм |
| Размеры упаковки | 765 × 400 × 280 мм |
| Масса антенны | 5,7 кг |
| Масса монтажного комплекта | 2,3 кг |
| Масса в упаковке | 9,6 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K8820026F23 — 698–960 МГц и 1710–2690 МГц.
- Усиление K8820026F23 — 12,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K8820026F23: в горизонтальной плоскости 65°/65°, в вертикальной 42 ± 4° / 40 ± 3° / 35 ± 4°.
- Наклон луча K8820026F23: 0°.
- Разъёмы K8820026F23 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K8820026F23: Ø50–Ø115 мм.
- Габариты и масса K8820026F23: 453 × 300 × 146 мм, 5,7 кг.
Поставка и документы
Подберём KADAMM K8820026F23 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K8820026F23?
12,8 дБи. Ширина луча — 65°/65°.
Как крепится K8820026F23?
Ø.50–Ø115 мм
Что нужно для подбора K8820026F23?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8820026F23.
